Un ascensor facilita enormemente la accesibilidad en un edificio, especialmente para las personas con algún tipo de minusvalía o discapacidad. Es por ello que muchas comunidades de vecinos se decantan por la instalación de un ascensor adaptado. La accesibilidad se refiere a que cualquier persona debe tener acceso, entrada o paso a una actividad o lugar, tanto público como privado, sin que exista ninguna clase de limitación para ello por tener una minusvalía o una discapacidad.
Un ascensor accesible es aquel diseñado, fabricado e instalado siguiendo unas normas que garantizan que esté totalmente adaptado a personas con cualquier tipo de discapacidad. Las adaptaciones efectuadas no solamente se encaminan a que puedan acceder personas que se desplazan en silla de ruedas o con movilidad reducida, sino que además, se tienen en cuenta una serie de ayudas para mejorar la accesibilidad de personas con discapacidad visual o auditiva. Un ascensor adaptado para personas con discapacidad es mucho más que un elevador en el que cabe una silla de ruedas; debe permitir a las personas con movilidad reducida un uso independiente, seguro e intuitivo, desde la entrada y el manejo hasta la salida.
El término «adaptado para personas con discapacidad» no está protegido legalmente de forma exacta, pero en el sector de los ascensores se utiliza generalmente cuando un elevador está diseñado de tal manera que las personas con discapacidad pueden utilizarlo de la forma habitual, sin dificultades especiales y, por regla general, sin ayuda externa. Este es precisamente el objetivo que formulan las normativas de construcción accesible como la DIN 18040 para edificios y viviendas.
Marco Normativo y Legal de los Ascensores Accesibles
Para que un ascensor pueda ser utilizado por personas minusválidas o usuarios de sillas de ruedas, debe cumplir con unas medidas y características concretas para garantizar la comodidad y seguridad total de los usuarios, establecidas en normativas específicas.
Normativas Técnicas Principales
La normativa que regula las características que debe cumplir un ascensor para que pueda considerarse como accesible es la UNE-EN 81-70 Reglas de seguridad para la construcción e instalación de ascensores. Esta norma recoge aspectos tan importantes como las dimensiones mínimas y recomendables que debe tener la cabina, las adaptaciones necesarias para facilitar el acceso al elevador, las características de los elementos de control del ascensor o las señalizaciones, tanto visuales como sonoras que se deben incorporar.
Otras bases de planificación incluyen la DIN 18040 (para edificios y viviendas accesibles) y las EN 81-40 y EN 81-41 para salvaescaleras y plataformas elevadoras. La norma DIN 18040-1 (edificios de acceso público) y la DIN 18040-2 (viviendas) establecen cuándo un edificio se considera accesible. En el caso de los ascensores, esto remite a los requisitos mínimos según la EN 81-70 (por ejemplo, ascensor tipo 2).
Para edificios nuevos con requisitos de accesibilidad, generalmente se exige al menos un ascensor de tipo 2 según la norma EN 81-70, con dimensiones aproximadas de 1100 mm de ancho × 1400 mm de profundidad y 900 mm de ancho de puerta, con espacio para una persona en silla de ruedas y un acompañante. Para plataformas elevadoras verticales, la norma EN 81-41 menciona tamaños de plataforma comparables para diferentes tipos de sillas de ruedas (por ejemplo, 900 mm × 1400 mm o superior).
Legalmente, las plataformas elevadoras de velocidad reducida (hasta 0,15 m/s) están sujetas a la Directiva de Máquinas y a las normas EN 81-40/41, mientras que los ascensores de personas convencionales se rigen por la Directiva de Ascensores. Según el CTE y la norma UNE-EN 81-70:2022+A1, las puertas de cabina y de planta deben ser de apertura automática.
Obligatoriedad Legal de la Instalación
En España, por ejemplo, existe una regulación jurídica relacionada con este tema, atendiendo al alto porcentaje de personas con necesidades específicas. La ley ampara a toda persona mayor de 70 años o con algún tipo de discapacidad con disminución permanente para andar, de cara a la instalación de un ascensor, siendo esta obligatoria en ciertas circunstancias.
Tienen carácter obligatorio y no requerirán de acuerdo previo de la Junta de propietarios las obras y actuaciones que resulten necesarias para garantizar la accesibilidad de los propietarios en cuya vivienda o local vivan, trabajen o presten servicios voluntarios personas con discapacidad o mayores de setenta años. El objetivo es asegurarles un uso adecuado a sus necesidades de los elementos comunes, así como la instalación de rampas, ascensores u otros dispositivos mecánicos y electrónicos que favorezcan la orientación o su comunicación con el exterior. Esta obligatoriedad se aplica siempre que el importe repercutido anualmente de las mismas, una vez descontadas las subvenciones o ayudas públicas, no exceda de doce mensualidades ordinarias de gastos comunes.
El titular o, en su caso, el usuario debe notificar por escrito al propietario, a la comunidad o a la mancomunidad de propietarios, la necesidad de ejecutar las obras de adecuación por causa de minusvalía.

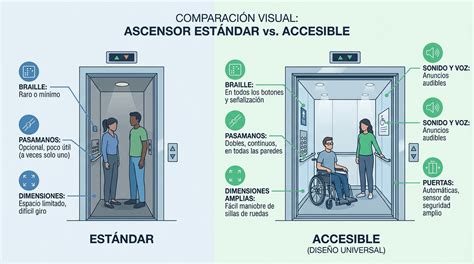

Elementos Clave de Diseño y Funcionalidad de un Ascensor Accesible
Para que un ascensor sea verdaderamente accesible, debe incorporar una serie de características específicas que garanticen la comodidad y seguridad de todos los usuarios.
Acceso en Planta
El acceso en planta es fundamental para garantizar el libre paso al ascensor. Para ello:
- Frente a la puerta del ascensor debe existir un espacio libre de obstáculos y sin ningún tipo de inclinación, que permita la inscripción de un círculo de 1,5 metros de diámetro. Esto facilita las maniobras de entrada y salida para personas en silla de ruedas.
- El color de las puertas debe contrastar claramente con el resto de las paredes y las puertas adyacentes para que las personas con discapacidad visual puedan localizarlas fácilmente.
- Frente a la puerta del elevador, debe haber una franja de pavimento de distinta textura y de un color contrastado, de 1,5 metros por 1,5 metros, identificando la zona de embarque.
- La separación horizontal entre el rellano de acceso y el suelo de la cabina será, como mínimo, de dos centímetros, mientras que la máxima separación vertical será de un centímetro.
Características de las Puertas
Las puertas de los ascensores accesibles son cruciales para un uso seguro y autónomo:
- Deben ser automáticas y correderas.
- El ancho de paso no debe ser inferior a 80 centímetros para permitir el cruce de un usuario en silla de ruedas.
- El tiempo en que la puerta se mantenga abierta deberá poder ajustarse hasta en 20 segundos, garantizando la total comodidad del usuario.
- En el interior de la cabina, debe haber un botón de cierre de puertas.
- Las puertas deben tener un equipamiento con un sensor de personas que detecte obstáculos en el rango de altura entre los 25 centímetros y el 1,80 metros por encima del suelo.
Diseño de la Cabina
La cabina debe tener las dimensiones adecuadas y elementos específicos para la comodidad y seguridad de los usuarios. El sistema de autonivelación del ascensor debe tener una tolerancia máxima de ± 10 mm, permitiendo a los usuarios en silla de ruedas entrar y salir con seguridad.
- Las dimensiones mínimas de la cabina con una única puerta o con dos puertas enfrentadas deben ser de 1 metro de ancho y 1,25 metros de fondo. Esta clase de cabinas tiene capacidad para una persona en silla de ruedas.
- Es recomendable que estas medidas se amplíen a 1,1 metros de ancho por 1,4 metros de fondo, siendo posible de esta manera que acceda un acompañante además de una persona en silla de ruedas.
- La cabina debe disponer de un pasamanos perimetral ubicado a 90 centímetros de altura en cada uno de los lados.
- En el caso de cabinas estrechas en las que una persona en silla de ruedas no puede girar, es imprescindible que haya un espejo en la pared enfrentada a la puerta. Esto facilita la detección de obstáculos al salir de la cabina de espaldas con la silla de ruedas. La altura del borde inferior de este espejo se encontrará entre los 30 y 90 centímetros, sin llegar hasta el suelo para no causar confusiones ópticas a los usuarios con visión reducida.
Dispositivos de Control (Botoneras)
Los elementos de control están diseñados para ser intuitivos y accesibles para todos los usuarios:
- Todos los dispositivos de control, tanto interiores como exteriores, deben tener un diámetro mínimo de 3 centímetros. Además, tendrán un color contrastado y caracteres en altorrelieve y Braille, con un relieve mínimo de 0,8 milímetros.
- Los botones para llamar estarán ubicados a una altura de entre 90 centímetros y 1,10 metros y lo más próximos posible a la puerta del elevador.
- Los botones de control de cabina, por su parte, estarán a una altura de entre 90 centímetros y 1,20 metros, y a 40 centímetros de la esquina de la cabina, pudiendo ser su posición horizontal o vertical.
- El botón de alarma de emergencia debe estar equipado con un enlace por voz, como los interfonos con un bucle de inducción magnética, para facilitar la comunicación a las personas que lleven prótesis auditivas. Este botón también tendrá un testigo luminoso para indicar a las personas sordas que la llamada de emergencia ha sido registrada.
Señalización Visual y Sonora
Para facilitar el uso del elevador a personas con discapacidad visual y auditiva, es crucial una señalización adecuada:
- Tanto fuera como dentro de la cabina, un sistema de señalización visual debe mostrar la planta en que el ascensor se encuentra, así como su sentido de desplazamiento. Este irá ubicado en la parte superior de las puertas o de los dispositivos de control del elevador.
- Las señales sonoras sirven para que sea más fácil el uso del elevador para las personas con discapacidad visual. Por ello, la cabina contará con un sistema de señalización sonoro que mostrará el cierre y la apertura de las puertas, así como la planta en que ha parado el ascensor y el sentido del desplazamiento.
Iluminación
Las luminarias irán ubicadas en el techo de la cabina y estarán fuera del ángulo de visión de los ojos. Así, no se causará ninguna clase de deslumbramiento a aquellas personas con una visión reducida y se garantizará una iluminación más homogénea en el interior de la cabina.
Clases y Dimensiones de Ascensores Adaptados
Existen diferentes tipos de ascensores y dimensiones que se ajustan a las necesidades específicas y al espacio disponible en cada edificio.
Tipos de Elevadores para Personas con Discapacidad
Aunque estéticamente parecidos, se pueden distinguir dos clases de ascensores adaptados según su velocidad y uso previsto:
- Ascensores Convencionales Adaptados: Están diseñados especialmente para su colocación en comunidades de vecinos, edificios públicos y locales comerciales, donde se prevé un tráfico de pasajeros medio o alto. La velocidad del elevador juega un papel importante para poder dar servicio a todos los usuarios posibles.
- Elevadores de Velocidad Reducida (Miniascensores o Unifamiliares): Cuentan con una velocidad limitada a un máximo de 15 centímetros por segundo. Esta clase de ascensores es la solución más idónea para uso privado, como una vivienda unifamiliar. También se emplean para un uso público en locales o edificios de viviendas que no sean de mucha altura y en los que no esté previsto que el ascensor sea utilizado por un gran número de personas.

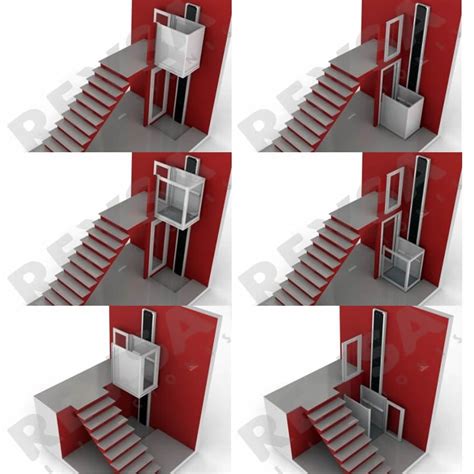

En algunas ocasiones, no es posible instalar ascensores convencionales, por ejemplo, en edificios ya construidos donde técnicamente no se dispone del espacio suficiente. Para estos casos, existen otro tipo de soluciones como las plataformas salvaescaleras o los elevadores verticales, que permiten convertir barreras arquitectónicas, como escaleras o rampas con inclinaciones inadecuadas, en espacios accesibles.
Dimensiones Mínimas de Cabina Según Normativa
Para garantizar la accesibilidad, las cabinas de los ascensores deben cumplir con unas medidas específicas. La norma UNE-EN 81-70 establece diferentes tipos de cabina con sus capacidades:
| Tipo de Cabina | Dimensiones Mínimas (Ancho x Profundidad) | Capacidad Máxima (kg) |
|---|---|---|
| Tipo 1 | 1000 mm x 1300 mm | 450 kg |
| Tipo 2 | 1100 mm x 1400 mm | 630 kg |
| Tipo 3 | 1100 mm x 2100 mm | 1000 kg |
| Tipo 4 | 1600 mm x 1400 mm o 1400 mm x 1600 mm | 1000 kg |
| Tipo 5 | 2000 mm x 1400 mm o 1400 mm x 2000 mm | 1275 kg |

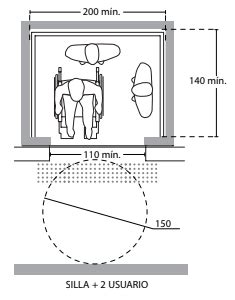

En casos donde el ascensor se utilice por una persona en silla de ruedas y un acompañante, se pueden emplear otras medidas como 1,10 metros de ancho por 1,40 metros de fondo. Si la cabina tuviese un doble embarque, el elevador podría tener unas dimensiones de 1,40 metros por 1,40 metros.
Instalación y Consideraciones Especiales
Instalar un ascensor en una casa, en una comunidad de vecinos o en una oficina es, a menudo, la mejor opción para garantizar la accesibilidad a todas las plantas. Sin embargo, este proceso requiere una evaluación cuidadosa.
Consideraciones Preliminares
El primer paso es determinar si el edificio puede albergar un ascensor accesible, lo que implica conocer las dimensiones mínimas exigidas por la ley. En muchos casos, el parque inmobiliario es antiguo, con escaleras estrechas y espacios reducidos que pueden dificultar la instalación de un ascensor. Un «ascensor adaptado para personas con discapacidad» es siempre un proyecto individual; las normas proporcionan el marco, pero lo ideal es aclarar cómo se puede implementar en su edificio junto con especialistas.
Bajar a Cota Cero
Una mejora significativa en la accesibilidad es la de bajar el ascensor a cota cero. Esto significa eliminar los escalones existentes desde la entrada del edificio hasta el ascensor para situar este a pie de calle, lo cual es fundamental para garantizar el libre acceso.
Proceso de Instalación

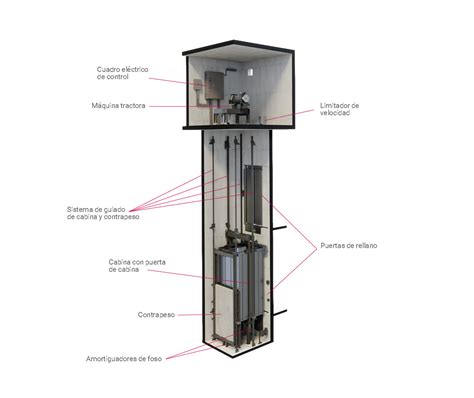

Los pasos clave para la instalación incluyen evaluar la estructura del edificio, diseñar el pozo del ascensor, instalar el sistema de control y verificar la conformidad con normativas. Durante la instalación, los controladores PLC (Controladores Lógicos Programables) juegan un rol crucial. Estos dispositivos permiten programar funciones como la apertura automática de puertas, la detección de sobrecarga y la activación de alarmas en caso de fallos. Su capacidad de múltiples entradas y salidas asegura una integración fluida con sensores, motores y sistemas de iluminación, lo que permite crear sistemas adaptados a necesidades específicas con tecnología avanzada.
Mantenimiento y Reparación para una Mayor Vida Útil
Para prolongar la vida útil de un ascensor accesible y asegurar su funcionamiento seguro, es esencial un mantenimiento regular y adecuado.
Se recomienda realizar revisiones mensuales de componentes clave como cables, poleas, sistemas de frenado y sensores. Los controladores PLC facilitan la diagnosis de fallos mediante indicadores LED y registros de eventos, lo que permite identificar problemas antes de que se conviertan en emergencias. Algunos controladores avanzados permiten actualizar firmware y reprogramar funciones sin necesidad de reemplazar todo el sistema. Además, su diseño resistente a vibraciones y temperaturas extremas los hace ideales para entornos exigentes. Es fundamental contratar servicios profesionales para tareas complejas, como la lubricación de componentes o la calibración de sensores.
Consideraciones Económicas y Opciones Financieras
El costo promedio de un elevador para personas con movilidad reducida puede variar significativamente. Los modelos básicos pueden comenzar desde aproximadamente 3.000 €, mientras que opciones avanzadas con sistemas de control inteligente pueden superar los 15.000 €. Es posible encontrar soluciones más asequibles mediante componentes modulares que permitan construir un sistema personalizado sin sacrificar la seguridad.
Además, muchas empresas ofrecen financiamiento o subvenciones para proyectos de accesibilidad. Al combinar componentes y servicios de instalación local, es posible reducir costos significativamente. Es importante investigar las ayudas públicas disponibles que puedan aplicar en cada caso.
