Si usted o su empresa se desempeñan en el área de la energía eléctrica, es fundamental conocer las implicancias y requisitos legales de la actividad que desarrollan. En Chile, la normativa que rige las instalaciones eléctricas es crucial para garantizar la seguridad de las personas y los bienes. Particularmente, las instalaciones domiciliarias de baja tensión están reguladas por un conjunto específico de disposiciones, siendo la NCh Elec. 4/2003 la piedra angular de esta regulación.
Marco Regulatorio y Entidades Clave del Sector Energético Chileno
En Chile, existen disposiciones generales que impactan a los Reglamentos DS 109 y DS 8. Entre ellas, se establece que el Ministerio de Energía y la Comisión Nacional de Energía (CNE) son los encargados de elaborar, coordinar y dictar normas aplicables al sector de energía. En ambos reglamentos se establece qué actividades comprende este sector, como la exploración, explotación, almacenamiento y demás aspectos de la electricidad, gas, petróleo, energía nuclear, entre otros. Por lo tanto, el rol de este Ministerio es crucial para la normativa del sector de la energía eléctrica.
También en estos reglamentos se destaca que la Superintendencia de Electricidad y Combustibles (SEC) será la responsable de dictar pliegos de normas técnicas, aunque necesitará de la previa aprobación e intervención de la Comisión Nacional de Energía. La Superintendencia tiene la posibilidad de fiscalizar las instalaciones de consumo de energía eléctrica, de manera que puede inspeccionarlas en cualquiera de las etapas de ejecución, terminación u operación.
Objetivos y Alcance de la Normativa General
El objetivo de este reglamento es establecer las mínimas exigencias que tienen que ser consideradas por las instalaciones eléctricas en el diseño, construcción, puesta en servicio, operación, reparación y mantenimiento. El reglamento define el alcance del mismo, y delimita condiciones para aquellas instalaciones de consumo de energía eléctrica que funcionen en ambientes costeros y/o ambientes con presencia de agentes químicos. De la misma manera que comentamos sobre el Reglamento DS 109, este reglamento también define ciertas terminologías que deberán ser interpretadas según lo que allí se establece. Define terminologías para establecer el marco de interpretación de conceptos como accidente, incidente, inspección y riesgo.
Cabe mencionar también que toda instalación de consumo de energía eléctrica deberá llevarse a cabo a través de la ejecución de un proyecto técnicamente elaborado de forma segura para las personas y los bienes. Este reglamento también determina los lineamientos a seguir para la puesta en servicio y las etapas previas que deben seguirse adecuadamente.
Responsabilidades y Seguridad Laboral
En el marco de la normativa general, se demarcan las responsabilidades de los propietarios u operadores de las instalaciones eléctricas. Por otra parte, una ley cuenta con aproximadamente 100 artículos sobre accidentes de trabajo y enfermedades profesionales. Esta ley establece la obligación del Seguro Social contra riesgos de accidentes del trabajo y enfermedades profesionales en la forma y condiciones que se determinan en esta normativa.
La ley detalla quiénes son las personas protegidas, en las que se incluyen los trabajadores que desarrollan actividades en el área de la energía eléctrica en condiciones en las que pudieran sufrir riesgos propios de su actividad. Se detallan las contingencias que el seguro cubre y que está a cargo del Instituto de Seguridad Laboral o de la mutualidad de empleadores que corresponda. Además, la ley realiza una caracterización de accidentes laborales y enfermedades profesionales, según el daño producido en la persona, ya sea desde incapacidad temporal hasta la muerte del empleado.
La Norma NCh Elec. 4/2003: Instalaciones de Consumo en Baja Tensión
La NCh Elec. 4/2003 es la norma chilena fundamental que regula todas las instalaciones eléctricas de baja tensión en Chile. Fue aprobada mediante el Decreto Supremo Nº 115, que aprueba la Norma Técnica NCh. Elec. 4/2003 y deroga, en lo pertinente, el Decreto Nº 91 de 1984. Esta norma es el pilar fundamental de la seguridad eléctrica en Chile.
¿Qué es la NCh Elec. 4/2003?
La NCh Elec. 4/2003 es la norma chilena que establece las disposiciones de seguridad para instalaciones eléctricas de baja tensión. Toda instalación eléctrica debe atenerse a la Norma Oficial Chilena (NCh.4/2003) y ser gestionada por profesionales, buscando que esta sea segura. La normativa NCh Elec. 4/2003 existe para protegerte a ti y a tu familia.
Estructura y Aspectos Clave de la NCh Elec. 4/2003
La norma NCh Elec. 4/2003 abarca una estructura completa que define los requisitos técnicos para las instalaciones de consumo. Entre sus secciones principales se encuentran:
- Distancias Mínimas
- Características Obligatorias
- Instalaciones según Tipo de Uso
- Puesta a Tierra: Requisitos Detallados
- Verificación y Ensayos Obligatorios
- Instalaciones Especiales
- Instalaciones Temporales

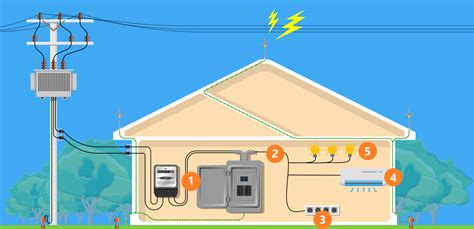

Requisitos Técnicos Específicos para Instalaciones Domiciliarias
La NCh Elec. 4/2003 y sus pliegos técnicos normativos detallan exigencias específicas para garantizar la seguridad y el correcto funcionamiento. Algunos de estos requisitos incluyen:
- Conductores y Cables:
- Existen cables rotulados con W o X, indicadores de que el aislamiento es adecuado para lugares húmedos o lugares muy calientes (pues es resistente a las llamas), respectivamente.
- La sección de los conductores del alimentador o sub-alimentador sobre cada fase no podrá ser inferior a 4 mm².
- La unión o derivación debe ser mecánicamente resistente. En el caso de conductores de cobre, deben ser estañados y cumplir con la norma UL 486C.
- Protecciones y Circuitos:
- Los circuitos deberán estar protegidos contra la sobrecarga y al cortocircuito mediante una protección termomagnética.
- En cada tablero de alumbrado y fuerza, y al inicio de la instalación, se deberán instalar protectores diferenciales cuya sensibilidad no supere los 30 mA.
- Se deben asegurar el funcionamiento correcto de los equipos y de la instalación, y se deben seleccionar las curvas de operación y nivel de ruptura de las protecciones.
- Los tableros deberán diferenciar la fuente que provee la energía.
- Puesta a Tierra:
- La sección del conductor de protección deberá ser de un mínimo igual a la sección de los conductores de fase.
- La sección del conductor de puesta a tierra con un tablero deberá ser igual a la sección de los alimentadores activos.
- Las uniones de conductores de protección deberán hacerse mediante prensas de unión, y cuando esta unión sea visible se podrán emplear abrazaderas o prensas de unión.
- Dispositivos y Enchufes:
- Los enchufes de uso general deben tener una capacidad no inferior a 16 A. La capacidad asignada a cada enchufe no podrá ser inferior a 1.500 W.
- Se deben instalar, como mínimo, dos enchufes en cada recinto.
- Se prohíbe el uso de conductores eléctricos como medio de soporte de lámparas o luminarias.
- Se deben dejar reservas de conductores en las cajas de derivación o de paso, tanto para la conexión de cada artefacto de iluminación como para ejecutar la respectiva conexión.
- Diseño y Ejecución:
- La carga continua es aquella carga con la que se espera que la corriente eléctrica máxima continúe circulando durante tres horas o más.
- En habitaciones con una superficie superior a 12 m², se instalarán dos centros de iluminación como mínimo.
- Para cada circuito de alumbrado se considerará 250 W por cada artefacto de iluminación, incluyendo sus accesorios.
- El llenado máximo de la sección transversal de cada bandeja para conductores debe ser del 50%.
- Las uniones o derivaciones deben hacerse dentro de las cajas. No deben existir uniones entre caja y caja o entre artefactos y artefactos.
- El volumen de las cajas debe ser tal que el espacio disponible para los conductores, sin accesorios, aparatos y artefactos protegidos que dependen de este, no sea inferior a un 50% de su capacidad.
- Seguridad:
- Se debe emplear el uso de tensiones extra bajas para protección contra tensiones de contacto peligrosas.
- Las cubiertas protectoras deben permitir la extracción solamente de la fuerza o destreza manual.
- Las instalaciones en el hormigón deben ser apropiadas para tal fin.
Normativa Complementaria y Proyectos Eléctricos
Además de la NCh Elec. 4/2003, otras normas chilenas son fundamentales para la elaboración y puesta en servicio de instalaciones:
- NCh 2/1984: "ELECTRICIDAD. ELABORACIÓN Y PRESENTACIÓN DE PROYECTOS". Esta norma establece disposiciones técnicas que deben cumplirse en la elaboración y presentación de proyectos relacionados con instalaciones eléctricas.
- NCh 10/1984: "ELECTRICIDAD. TRÁMITE PARA LA PUESTA EN SERVICIO DE UNA INSTALACIÓN INTERIOR". Este reglamento determina los lineamientos a seguir para la puesta en servicio y las etapas previas que deben seguirse adecuadamente.
Legislación General y Sanciones
El marco legal abarca también la Ley General de Servicios Eléctricos y su reglamentación, como el Decreto con Fuerza de Ley Nº 4, de 2006, que fija su texto refundido, coordinado y sistematizado. Para asegurar el cumplimiento, el Decreto Supremo Nº 119 establece el Reglamento de Sanciones en Materia de Electricidad y Combustibles, dictado por la mencionada Superintendencia.
Preguntas Frecuentes sobre NCh Elec. 4/2003
- ¿La NCh Elec. 4/2003 es obligatoria? Sí, es el pilar fundamental de la seguridad eléctrica en Chile.
- ¿Dónde puedo conseguir la norma NCh Elec. 4/2003? En el Instituto Nacional de Normalización (INN) o distribuidores autorizados.
- ¿Los instaladores SEC deben conocer toda la norma NCh Elec. 4/2003? Sí, es requisito fundamental para obtener y mantener la certificación SEC.
- ¿Cómo se relaciona la NCh Elec. 4/2003 con la certificación TE1? Toda instalación debe actualizarse para cumplir la NCh Elec. 4/2003 antes de obtener la certificación TE1.
nch 4 /2003
Importancia de un Instalador SEC Certificado
Para garantizar que su instalación cumpla con la norma chilena eléctrica para instalación domiciliaria de baja tensión, es crucial contactar un instalador SEC certificado que garantice el cumplimiento total de la normativa eléctrica chilena vigente. Su seguridad depende de ello; no elija a ciegas.
