Barras de Apoyo para Baños Accesibles: Tipos, Instalación y Normativa

Las barreras arquitectónicas representan un obstáculo significativo en la vida diaria de las personas con discapacidad, afectando a menudo el acceso y uso de espacios comunes como los baños. Para abordar esta problemática, existen normativas específicas que dictan cómo deben diseñarse y equiparse los baños para garantizar la independencia y comodidad de las personas con movilidad reducida.

Diseñar un baño accesible no es solo una cuestión de cumplimiento normativo: es una decisión de confort, autonomía y seguridad para personas con movilidad reducida, adultos mayores, usuarios con bastón, andador o silla de ruedas, y también para familias que quieren un baño más práctico para todos. Cuando hablamos de baño accesible, nos referimos a un baño que puede ser usado de forma segura y autónoma por personas con distintas capacidades físicas. Eso incluye la posibilidad de entrar, girar, acercarse al sanitario, lavarse las manos, usar la grifería y salir sin obstáculos. En un proyecto de baño accesible, conviene pensar el baño como un conjunto: medidas libres de circulación, sanitarios bien ubicados, barras de apoyo, grifería fácil de accionar, piso antideslizante y una distribución que permita maniobrar.

Normativa y Requisitos Generales para Baños Accesibles

La adaptación de los baños para personas con discapacidad se rige por diversas regulaciones. El objetivo principal es que estos espacios sean utilizables de manera autónoma y confortable, prestando especial atención a accesorios esenciales como el inodoro y el lavabo. Es importante destacar que, a pesar de la necesidad de instalar equipamiento adicional, el costo de adaptar baños para personas con discapacidad no tiene por qué ser excesivamente elevado.

Obligatoriedad y Ámbito de Aplicación

La normativa que establece cuándo es obligatorio disponer de un baño para personas con discapacidad se encuentra en el § 86 del Reglamento del Ministro de Infraestructura del 12 de abril de 2002, sobre las condiciones técnicas que deben cumplir los edificios y su ubicación. Esta disposición se aplica a edificaciones permanentes y también regula la disponibilidad de baños accesibles en el caso de cabinas portátiles de WC. Estas normativas son aplicables tanto a baños en edificios de uso público como en lugares de trabajo. En este último caso, el empleador tiene la obligación de proporcionar un baño adaptado si contrata a personas con discapacidad.

Un baño accesible debe estar presente en cualquier edificio de uso público, como escuelas, oficinas gubernamentales o centros comerciales. En lugares de trabajo, debe haber un baño adaptado en empresas que empleen a personas con discapacidad. El número de baños para personas con discapacidad en edificios de uso público depende principalmente de cuántos pisos tiene el edificio.

Si bien la ley exige la provisión de baños adecuados, los requisitos específicos para baños accesibles no siempre se detallan exhaustivamente, dejando cierta ambigüedad en la definición de "adaptación adecuada" del equipamiento. No obstante, las condiciones técnicas generales buscan asegurar un uso cómodo y seguro del espacio.

Dimensiones y Diseño del Baño Accesible

Las dimensiones de un baño accesible son cruciales para permitir la maniobrabilidad y minimizar el riesgo de colisiones. El espacio de giro de una silla de ruedas, que generalmente requiere un diámetro de 1,50 metros, es un factor determinante. Las normativas varían entre países, pero los principios básicos son consistentes.

Dimensiones Mínimas y Espacio de Maniobra

Las dimensiones internas mínimas de un baño accesible suelen superar los 1,50 m x 1,50 m. Este espacio libre debe considerar la zona de giro de la silla de ruedas y no incluir el área ocupada por la puerta abierta. Un error muy común es comprar el inodoro, la bacha o las barras primero y dejar la distribución para después. Sin medidas correctas, no hay baño accesible que funcione.

• En España, la normativa recomienda una superficie mínima de 1,80 m x 1,90 m libres de obstáculos.
• En Chile, las medidas mínimas exigen 1,60 m x 2,40 m.
• En México se establecen 1,70 m x 1,70 m.
• Las dimensiones mínimas de un baño accesible deben ser de 150 x 150 cm y una superficie no inferior a 2,5 m².

La anchura de los pasillos de acceso al baño debe ser de al menos 120 cm, pudiendo reducirse a 90 cm en tramos no superiores a 150 cm. En los sanitarios de uso público indicados en la tabla, se debe destinar, por lo menos, un espacio para escusado de cada cinco, ubicados dentro de los locales para hombres y mujeres respectivamente, para uso prioritario de personas con discapacidad.

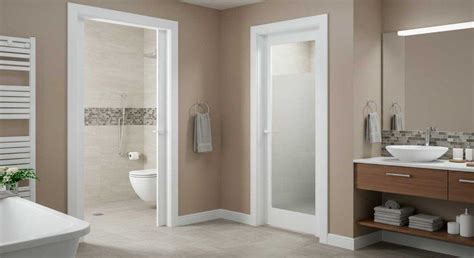

Puertas y Accesos

La puerta de entrada a un baño accesible debe tener un ancho mínimo de 90 cm, pero no más de un metro. Si no es posible eliminar completamente los umbrales, se deben instalar listones con una pendiente suave. Las puertas de los aseos accesibles, así como las de aseos generales que incluyan un aseo adaptado, no deben abrir hacia el interior para evitar atrapar a una persona en caso de caída. Preferiblemente, deben ser correderas o abatibles hacia el exterior. El esfuerzo requerido para abrir la puerta no debe superar los 50 N (5 kg).

Si las puertas son acristaladas, la parte inferior debe contar con una protección contra impactos de hasta 40 cm de altura. La manilla de la puerta debe ser ergonómica, de fácil agarre y estar ubicada a una altura mínima de 80 cm, idealmente entre 0,80 m y 1,20 m, de funcionamiento a presión o palanca y maniobrables con una sola mano.

Equipamiento Esencial para Baños Accesibles

El equipamiento de un baño accesible está diseñado para facilitar la independencia y seguridad del usuario, incluyendo elementos como barras de apoyo, lavabos, inodoros y otros accesorios adaptados. Los productos deben estar probados para soportar más de 200 kg.

Barras de Apoyo: Tipos e Instalación

Las barras de apoyo son un componente fundamental en baños accesibles, proporcionando estabilidad y facilitando el movimiento. Generalmente fabricadas en acero inoxidable, se instalan cerca del inodoro y del lavabo. Su diámetro suele oscilar entre 2 y 3,5 cm (o entre 30 y 40 mm), permitiendo un agarre cómodo y seguro. La altura óptima de instalación de las barras de apoyo se sitúa entre 75 y 85 cm. Es importante que las barras de apoyo tengan un contraste cromático con el resto de los elementos del baño para facilitar su localización por personas con baja visión.

Existen diferentes tipos de barras:

• Barras rectas: Tienen dos extremos que se fijan firmemente al muro.
• Barras angulares: Van fijas a la pared como las anteriores.

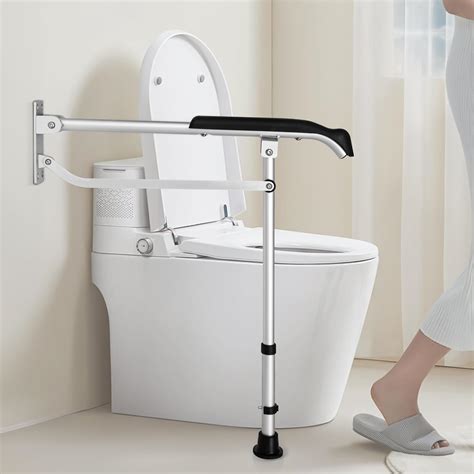

• Barras abatibles: Están diseñadas para plegarse cuando no están siendo ocupadas, por lo que ocupan poco lugar.

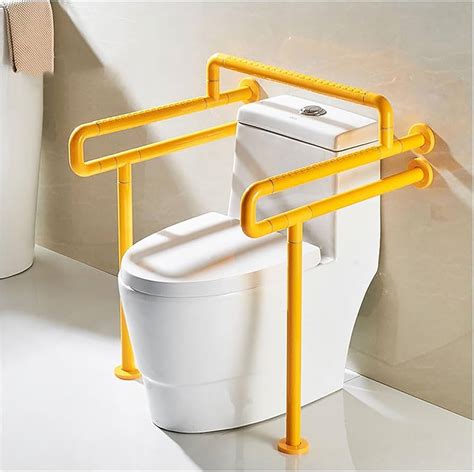

• Barras que se fijan a muro y piso: Aportan mucha seguridad ya que permiten impulsarse sobre ellas, reduciendo la inestabilidad del cuerpo.

Especificaciones de Instalación

Las barras horizontales deben tener una longitud mínima de 70 cm y estar separadas del paramento entre 45 y 55 mm. Las barras situadas en la zona de transferencia al inodoro deben ser abatibles. En duchas, las barras se disponen en al menos dos paredes que formen esquina y una barra vertical a 60 cm de la esquina o del respaldo del asiento.

La fijación de las barras debe ser robusta, capaz de soportar una fuerza de al menos 1 kN (100 kg) en cualquier dirección. En paredes de durlock o tabiques livianos, no alcanza con tarugos comunes, hay que prever refuerzos internos o anclajes especiales. Lo ideal es que la barra se fije sobre un muro de concreto o muros reforzados. Para una instalación segura, lo ideal es planificar los refuerzos en obra. La textura debe ofrecer buen agarre, incluso con manos húmedas.

Proceso de Instalación de Barras de Seguridad

1. Elige el lugar: Determina la ubicación de la barra, que normalmente se instala junto al inodoro o en la ducha.
2. Verifica la altura: Asegúrate de que la altura de instalación sea accesible (75-85 cm desde el piso).
3. Evalúa la pared: Comprueba que la superficie de la pared sea sólida. Lo ideal es que la barra se fije sobre un muro de concreto o muros reforzados.
4. Marca los puntos: Usa un nivel y una cinta métrica para marcar los puntos donde se perforarán los agujeros para la fijación.
5. Fija los soportes: Utiliza pernos de expansión para fijar los soportes de la barra a la pared. Estos pernos aseguran una sujeción firme y evitan que la barra se mueva con el uso.
6. Ajusta la barra: Una vez instalados los soportes, ajusta la barra sobre ellos.
7. Verifica la funcionalidad: Comprueba que la barra quede firmemente fijada y, en caso de ser abatible, que se pliegue y despliegue con facilidad, permitiendo espacio libre cuando no esté en uso.

Lavabo Adaptado

El lavabo en un baño accesible debe instalarse de manera que su parte inferior quede por encima de las rodillas de una persona en silla de ruedas. Debe tener un fondo plano y un borde perfilado para apoyar los codos. Es crucial asegurarse de que no haya elementos debajo del lavabo que obstaculicen el acceso de la silla de ruedas, como pedestales. La altura máxima del lavabo no debe superar los 85 cm; para los niños menores de 12 años, la altura máxima es de 60 cm.

El ancho mínimo del lavabo es de 60 cm. El espacio libre inferior debe ser de al menos 70 cm de altura y 50 cm de profundidad. La grifería deberá ser de palanca, de presión o de acción automática mediante sistema de sensor y no podrá estar instalada a más de 45 cm del borde del artefacto. Si el baño es para uso compartido, conviene sumar una mesada o apoyo lateral que no interfiera con la aproximación. Los accesorios como dispensadores de toallas de papel, secadores de manos y dispensadores de jabón, así como opcionalmente dispensadores de desinfectante, deben estar a una altura similar.

Inodoro Accesible

La altura del asiento del inodoro es un aspecto crucial, idealmente entre 45 y 50 cm, lo que facilita la transferencia desde una silla de ruedas. Se recomiendan inodoros con una cubeta alargada (hasta 70 cm) y un asiento con ranuras para facilitar su uso. Los asientos con función de caída lenta y bidé integrado son opciones que aumentan la comodidad y seguridad.

Junto al inodoro, se deben colocar barras de apoyo fijas o abatibles. Es fundamental verificar la resistencia de las paredes antes de su instalación. En el caso de baños públicos, se requiere un espacio de transferencia lateral de al menos 80 cm de ancho por 1,20 m de largo, a un lado del inodoro. Cuando el inodoro se instala junto a un muro, el eje longitudinal de este artefacto deberá estar a 0,40 m del muro. En este caso se deberá proveer una barra recta de apoyo fija en el muro a un costado del inodoro. Al otro costado, que corresponde al espacio de transferencia lateral, se deberá proveer de una barra abatible ubicada a 0,40 m del eje longitudinal del inodoro. Ambas barras deberán ser antideslizantes, tener un diámetro entre 3,5 cm y de un largo mínimo de 0,60 m, y estarán ubicadas a una altura de 0,75 m, medida desde el nivel de piso terminado.

Cuando a ambos costados del inodoro se provea de este espacio de transferencia lateral, ambas barras serán abatibles, teniendo las mismas características, dimensiones, ubicación y altura señaladas en el párrafo precedente. En baños accesibles, el bidet tradicional suele ser un obstáculo si se ubica demasiado cerca del inodoro o si reduce el espacio de transferencia. En muchos casos, para optimizar el uso, se prioriza un inodoro bien resuelto y se reemplaza el bidet por una grifería higiénica o ducha higiénica de calidad. Esto simplifica el espacio y mejora la accesibilidad.

Otros Accesorios y Consideraciones

Otros elementos importantes en un baño accesible incluyen:

• Asientos y Taburetes: Bancos o asientos abatibles en la ducha para mayor comodidad.
• Perchas y Ganchos: Ubicados a una altura accesible.
• Dispensadores: De papel higiénico (con mangos largos), jabón y toallas de papel, situados a alturas convenientes (generalmente entre 0,70 y 1,20 m). Los accesorios para el inodoro deberán estar a no menos de 0,40 m y a no más de 0,80 m de altura.
• Espejo: Orientable o con el borde inferior a una altura máxima de 0,90 m. El espejo deberá estar instalado a una altura máxima de 3 cm del punto más alto de la cubierta o del lavamanos.
• Grifería: Con manijas largas o de fácil accionamiento. Para el lavatorio, convienen griferías de accionamiento simple, de preferencia monocomando.
• Suelo: Antideslizante para prevenir caídas. La mayoría de los accidentes en baños se produce por resbalones.
• Señalización: Clara y visible, utilizando el pictograma universal de accesibilidad. Los baños accesibles no suelen dividirse en masculinos o femeninos.
• Botón de emergencia: Si contase con botón de emergencia, éste estará instalado sobre los 0,40 m de altura.
• Cerradura automática: Un elemento práctico es una cerradura automática en la puerta del baño accesible, ya que muchas personas tienen dificultades para alcanzar hacia atrás y cerrar una puerta abierta.

El diseño moderno de estos accesorios no solo prioriza la funcionalidad y la seguridad, sino también la estética, integrándose armónicamente en el espacio. No todos los aspectos a considerar al diseñar un baño para personas con discapacidad son visibles en los planos. También es importante la correcta elección de colores, especialmente pensando en personas con baja visión. Las barras de apoyo, asientos y otros equipos deben ser claramente visibles.

Normativas Específicas por País

Las normativas para baños accesibles varían según el país, pero comparten el objetivo de garantizar la inclusión y la igualdad de oportunidades. A nivel general, en Argentina rigen principios de accesibilidad que se apoyan en la legislación nacional y en códigos locales. En la práctica, esto implica revisar medidas de circulación, ancho de puertas, radios de giro, altura de artefactos, ubicación de accesorios, accesibilidad del lavatorio y condiciones de seguridad.

Normativa en España

En España, el «Documento Básico de Seguridad de Utilización y Accesibilidad del Código Técnico de la Edificación» (CTE DB-SUA), específicamente en el SUA 9, referente a la accesibilidad, define las exigencias mínimas de un «aseo accesible». Los servicios higiénicos accesibles son los que cumplen las condiciones que se establecen a continuación:

• Está comunicado con un itinerario accesible.
• El espacio de giro tiene un diámetro Ø 1,50 m libre de obstáculos.
• Las puertas son abatibles hacia el exterior o correderas.
• Dispone de barras de apoyo, mecanismos y accesorios diferenciados cromáticamente del entorno.

Equipamiento según CTE DB-SUA

• Lavabo: Espacio libre inferior mínimo de 70 (altura) x 50 (profundidad) cm, sin pedestal. Altura de la cara superior ≤ 85 cm.
• Inodoro: Espacio de transferencia lateral de anchura ≥ 80 cm y ≥ 75 cm de fondo hasta el borde frontal del inodoro. En uso público, espacio de transferencia a ambos lados. Altura del asiento entre 45 - 50 cm. Una barra horizontal a cada lado, separadas entre sí 65-70 cm.
• Ducha: Espacio de transferencia lateral de anchura ≥ 80 cm al lado del asiento. Suelo enrasado con pendiente de evacuación ≤ 2%. En el lado del asiento, barras de apoyo horizontal de forma perimetral en al menos dos paredes que formen esquina y una barra vertical en la pared a 60 cm de la esquina o del respaldo del asiento.
• Urinario: Cuando haya más de 5 unidades, altura del borde entre 30 - 40 cm al menos en una unidad.
• Barras de apoyo: Fáciles de asir, sección circular de diámetro 30-40 mm. Separadas del paramento 45-55 mm. Fijación y soporte que soporten una fuerza de 1 kN (100 kg) en cualquier dirección. Barras horizontales a una altura entre 70-75 cm, de longitud ≥ 70 cm. Son abatibles las del lado de la transferencia.
• Mecanismos y accesorios: Espejo con altura del borde inferior ≤ 0,90 m, o es orientable hasta al menos 10º sobre la vertical. Altura de uso de mecanismos y accesorios entre 0,70 - 1,20 m.
• Asientos de apoyo en duchas y vestuarios: Dispondrán de asiento de 40 (profundidad) x 40 (anchura) x 45-50 cm (altura), abatible y con respaldo. Espacio de transferencia lateral ≥ 80 cm a un lado.

Normativa en Chile

En Chile, la normativa vigente que contiene los parámetros para diseñar baños para discapacitados es la «Ordenanza General de Urbanismo y Construcciones» (OGUC) y la Ley N° 20.422 (2010), “Modifica Decreto Supremo Nº47, de Vivienda y Urbanismo, de 1992”. El Artículo 4.1.7 nº6 de la OGUC establece que los edificios que contemplen servicios higiénicos, deberán contar como mínimo con un servicio higiénico de uso preferencial para personas con discapacidad, pudiendo ser de uso alternativo para ambos sexos.

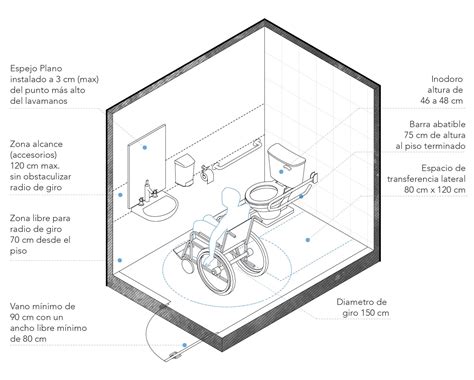

Características y Requisitos según OGUC

• Dimensiones: Sus dimensiones y distribución de artefactos en su interior deberán contemplar una superficie que permita giros en 360° de una silla de ruedas, considerando para ello un diámetro de 1,50 m. Dicho diámetro podrá incluir el área bajo el lavamanos, para lo cual éste no podrá contemplar pedestal u otro elemento que impida o dificulte dicho giro, o la aproximación frontal de una persona con discapacidad en silla de ruedas. El baño debe tener un área mayor a 1.76 m².
• Puerta de acceso: Consultará un vano de mínimo de 0,90 m con un ancho libre mínimo de 0,80m y abrirán preferentemente hacia el exterior. Solo en casos fundados, o cuando el servicio higiénico esté incluido en un recinto que contenga otros, podrá utilizarse puerta de corredera.
• Lavamanos: Deberá estar ubicado a una altura de 0,80 m medida desde el nivel de piso terminado dejando un espacio libre bajo su cubierta de 0,70 m. La grifería deberá ser de palanca, de presión o de acción automática mediante sistema de sensor y no podrá estar instalada a más de 0,45 m del borde del artefacto. El espejo deberá estar instalado a una altura máxima de 3 cm del punto más alto del de la cubierta o del lavamanos.
• Inodoro: Deberá contemplar al menos un espacio de transferencia lateral y paralelo a este artefacto, de al menos 0,80 m de ancho por 1,20 m de largo. La altura de asiento del inodoro será de 0,46 m a 0,48 m.
• Barras de apoyo en inodoro: Cuando el inodoro se instale junto a un muro, el eje longitudinal de este artefacto deberá estar a 0,40 m del muro. En este caso se deberá proveer una barra recta de apoyo fija en el muro a un costado del inodoro. Al otro costado, que corresponde al espacio de transferencia lateral, se deberá proveer de una barra abatible ubicada a 0,40 m del eje longitudinal del inodoro. Ambas barras deberán ser antideslizantes, tener un diámetro entre 3,5 cm y de un largo mínimo de 0,60 m, y estarán ubicadas a una altura de 0,75 m. Cuando a ambos costados del inodoro se provea de este espacio de transferencia lateral, ambas barras serán abatibles.
• Accesorios de baño: Jabonera, toallero, perchero, secador de pelo, dispensadores de papel absorbente, secador de manos, repisas u otros, deberán ser instalados a una altura máxima de 1,20 m y no podrán obstaculizar la circulación o el giro de una silla de ruedas al interior del baño, ni la transferencia hacia el inodoro. Los accesorios para el inodoro deberán estar a no menos de 0,40 m y a no más de 0,80 m de altura.

Normativa en México

En México, la Secretaría de Desarrollo Urbano y Vivienda (SEDUVI) es la dependencia encargada de la política urbana de la Ciudad de México. El Manual de las Normas Técnicas Complementarias de Accesibilidad forma parte del Reglamento de Construcciones para el Distrito Federal. Al interior del mismo, específicamente en el SA 08 (3.2.2 fracción III Dimensiones mínimas de los espacios para muebles sanitarios-NTCPA del RCDF) se establece que:

• Espacio para escusado: En los sanitarios de uso público se debe destinar, por lo menos, un espacio para escusado de cada cinco, para uso prioritario de personas con discapacidad. Las medidas del espacio para escusado serán de 1,70 m por 1,50 m.
• Inodoro: El escusado deberá tener una altura entre 0,45 m y 0,50 m respecto al piso terminado. A un lado deberá contar con un área mínima de 0,90 m de ancho por un fondo de 1,50 m, a lo largo del escusado. El centro del escusado debe estar a una distancia máxima de 0,45 m al paramento lateral corto.
• Barras de apoyo en inodoro: Debe colocarse en el paramento lateral más cercano mínimo una barra de apoyo horizontal de 0,60 m de longitud que sobresalga un mínimo de 0,25 m del borde frontal del escusado, con su centro a un máximo de 0,40 m del eje del escusado. La barra debe estar a una altura de 0,80 m sobre el nivel del piso.
• Accesorios del escusado: No deben de colocarse a una altura mayor de 1,20 m y menor a 0,35 m en su área superior de accionamiento ni a una distancia mayor a 0,15 m del escusado.
• Lavabo: En el área de lavabos se debe colocar un lavabo para uso por personas sobre silla de ruedas.
