Los sistemas hidráulicos son pilares fundamentales en diversas industrias, transformando la energía mecánica en potencia hidráulica para mover y operar maquinaria compleja. En el corazón de estos sistemas se encuentran componentes esenciales como las bombas hidráulicas, encargadas de mover el fluido a través del circuito. Sin embargo, un problema recurrente y crítico es la incapacidad hidráulica, manifestada cuando una bomba no logra generar la presión adecuada o un cilindro no puede moverse.
Fundamentos de los Sistemas Hidráulicos
La hidráulica es una tecnología que emplea un líquido, generalmente aceite, como medio para transmitir la energía necesaria para el funcionamiento de una máquina o mecanismo. El principio fundamental consiste en aumentar la presión del fluido mediante una bomba para utilizarla como trabajo útil en un actuador, comúnmente un cilindro.
Ventajas y Desventajas
Este sistema ofrece ventajas significativas respecto a los sistemas neumáticos, como ser autolubricante debido al uso de aceite. El posicionamiento de los elementos mecánicos es ajustado y preciso, ya que el movimiento del aceite es más uniforme que el aire comprimido, transmitiendo la presión con mayor rapidez.
No obstante, la hidráulica también presenta desventajas. El aceite es susceptible a la contaminación y a las temperaturas extremas, y es inflamable. Los circuitos hidráulicos son más complejos al operar en circuito cerrado, lo que implica el retorno del fluido al tanque y su desgaste con el tiempo, requiriendo sustitución periódica. Además, pueden surgir problemas como cavitación o entrada de aire, así como bloqueos.

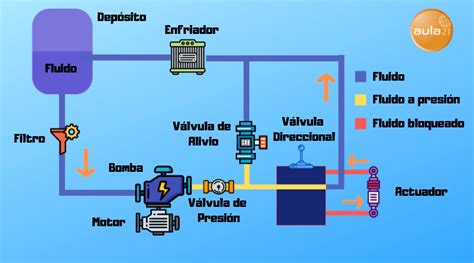

Componentes Clave
Una instalación hidráulica se compone de varios elementos esenciales, incluyendo:
- La bomba
- El motor
- El depósito
- Las válvulas
- Los cilindros
- Filtros
- Acumuladores
- Manómetros, presostatos y termostatos
- Detectores de nivel y caudalímetros
- Refrigeradores y calentadores
Principales Causas de la Incapacidad Hidráulica
La incapacidad de un sistema hidráulico para funcionar correctamente o de una bomba para generar presión puede atribuirse a diversas causas:
Fugas y Desgaste de Componentes
Las fugas son una de las razones principales por las que una bomba hidráulica falla en generar alta presión. Con el tiempo y la operación bajo cargas pesadas, componentes de una bomba hidráulica, como el impulsor o las válvulas, pueden desgastarse o dañarse. La sustitución de piezas desgastadas o dañadas es un paso crítico para recuperar la funcionalidad plena de la bomba hidráulica.
Problemas del Fluido Hidráulico
El fluido hidráulico debe mantenerse en condiciones óptimas, sin contaminación y con la viscosidad adecuada, para garantizar un funcionamiento eficiente del sistema. La presencia de gas en el circuito hidráulico crea bolsas que disminuyen la capacidad del sistema de mantener una presión constante y adecuada, un fenómeno conocido como aireación o cavitación. La viscosidad del fluido hidráulico es crucial para la creación de la presión necesaria. Es imperativo seguir las recomendaciones del fabricante respecto al tipo y la viscosidad del fluido hidráulico.
Los principales problemas relacionados con el fluido incluyen:
- Contaminación por partículas: Partículas microscópicas de metal, sílice y otros residuos que ejercen una fuerza abrasiva constante sobre los componentes internos. Los contaminantes como partículas de desgaste y polvo degradan significativamente el rendimiento y reducen la eficiencia. Las partículas más dañinas suelen ser completamente invisibles, y los residuos de 4 a 14 micras suelen alojarse en holguras críticas, provocando el atascamiento de la válvula y la falla súbita del componente.
- Contaminación del agua: La humedad promueve la oxidación, agota los aditivos y contribuye a la descomposición de los fluidos.
- Aireación y cavitación: Burbujas de aire arrastradas que colapsan bajo presión, causando picaduras en la superficie y señales audibles de malestar.
Diseño y Ensamblaje Inadecuados
Cuando un cilindro hidráulico no puede moverse, especialmente si se acaba de instalar, las causas pueden ser diversas. La resistencia del mecanismo arrastrado por el cilindro puede ser demasiado grande, o este puede estar atascado o bloqueado. Las partes deslizantes del propio cilindro pueden estar demasiado apretadas o el diseño y fabricación del cilindro hidráulico son inadecuados. La carga lateral excesiva en un cilindro, o su desalineación durante la instalación, también puede provocar un rendimiento deficiente o agarrotamiento. Si el cilindro hidráulico se coloca horizontalmente, el peso propio del pistón y la varilla del pistón pueden desviarse, generando una carga excéntrica.
Bloqueos en el Circuito
Es posible que el aceite no ingrese al cilindro hidráulico debido a tuberías de aceite o circuitos bloqueados, especialmente en las uniones de las mangueras. Además, la presencia de suciedad en el asiento de la válvula de alivio puede causar un sellado deficiente, lo que provoca fugas y una presión insuficiente.
Indicadores Tempranos de Falla Hidráulica
Una estrategia de mantenimiento reactivo es ineficiente y costosa. Los sistemas hidráulicos suelen dar señales de problemas mucho antes de una falla total. Tres indicadores tempranos incluyen:
- Un cambio en el sonido operativo: Un sistema hidráulico en buen estado produce un zumbido constante y leve. Cualquier desviación, como un chirrido o un golpeteo, indica un problema. Un zumbido de alta frecuencia suele indicar un problema de aireación o una entrada de bomba con escasez de agua. Un ruido de golpe agudo es un síntoma clásico de cavitación.
- Temperatura elevada del fluido: El calor excesivo es un indicador directo de ineficiencia. Si el sistema funciona a una temperatura significativamente superior a la normal, suele deberse a fugas internas de componentes desgastados. Este calor degrada el aceite y reduce sus propiedades lubricantes.
- Rendimiento lento o errático: Cuando los actuadores responden con lentitud o se mueven de forma brusca, esto indica una pérdida de flujo hidráulico. Suele deberse a la acumulación de sedimentos finos en las válvulas de control o a una fuga interna significativa en la bomba principal.
Símbolos Hidráulicos | Válvulas Direccionales
Diagnóstico y Soluciones para la Incapacidad Hidráulica
Inspección y Eliminación de Factores Externos
Un primer paso para identificar problemas en la potencia de una bomba hidráulica es la inspección visual. Es importante observar cualquier irregularidad en la alineación de los componentes, ya que esto puede afectar el rendimiento. Para el cilindro, verifique si la resistencia del mecanismo arrastrado es excesiva, si está atascado o si la presión de entrada de aceite está dentro del rango especificado. Si no se alcanza la presión adecuada, el sistema puede tener fugas graves o la válvula de desbordamiento podría no estar ajustando la presión correctamente.
Mantenimiento Riguroso del Fluido
Para prevenir fallas, el fluido hidráulico debe mantenerse en condiciones óptimas, sin contaminación y con la viscosidad adecuada. Se debe comprobar la pegajosidad del fluido hidráulico, que es crucial para la creación de la presión necesaria. El consenso científico confirma que gestionar la limpieza del aceite es fundamental para prevenir fallas y prolongar la vida útil de los equipos.
Reemplazo y Reparación de Componentes
Una vez eliminados los factores externos, se deben verificar las razones internas del cilindro hidráulico y tomar medidas para eliminarlas:
- Si hay una resistencia excesiva de las partes móviles, verifique y elimine atascos o acuñamientos, y mejore el contacto y la lubricación de los carriles guía.
- Si la presión de aceite en la entrada es demasiado baja, compruebe las fugas en el circuito de aceite y elimínelas. Verifique también los anillos de sellado del pistón y vástago del pistón, así como posibles defectos en la bomba hidráulica o la válvula de presión.
- Si el aceite no entra en el cilindro, verifique bloqueos en tuberías, circuitos (especialmente en las uniones de mangueras) o suciedad en el asiento de la válvula de desbordamiento que impida un sellado adecuado.
- Si el resorte de la válvula solenoide está dañado o la bobina quemada, puede impedir la conmutación correcta del circuito.
Corrección de Problemas de Diseño y Montaje
Si la parte deslizante del cilindro hidráulico está demasiado apretada y la fricción de sellado es excesiva, asegúrese de que el vástago del pistón y el manguito guía cumplan con las tolerancias de fabricación (por ejemplo, H8/f8) y que las ranuras de los anillos de sellado se fabriquen estrictamente según las tolerancias. Para anillos de sellado tipo V, ajuste la fricción a un grado moderado.
En casos de diseño y fabricación inadecuados, donde la presión del aceite no puede actuar sobre el área de trabajo efectiva del pistón o esta es demasiado pequeña al arrancar, es necesario mejorar el diseño y la fabricación. Para evitar problemas de carga lateral excesiva, la posición del eje del cilindro hidráulico debe ser coherente con la dirección del movimiento, y la carga debe pasar a través del eje del cilindro sin excentricidad.
Monitorización Proactiva y Gestión de la Limpieza
No se puede controlar lo que no se mide. El código de limpieza ISO 4406 actúa como una puntuación definitiva de salud para el fluido hidráulico, compuesta por tres números que indican los niveles de contaminación. La monitorización de la limpieza del aceite es fundamental para prevenir fallas.
Los Contadores Automáticos de Partículas (APC) se utilizan ampliamente para la monitorización en tiempo real, proporcionando alertas tempranas cuando la contaminación excede los límites. Estos sensores a menudo utilizan principios de bloqueo de luz o tecnologías avanzadas como CMOS o microfluídica para mejorar la precisión e identificar diferentes tipos de partículas. Este enfoque de mantenimiento basado en datos protege las operaciones y optimiza los costos, reduciendo la necesidad de desechar grandes volúmenes de fluido por "seguridad".
Impacto de las Fallas Hidráulicas en Diferentes Sectores
Las consecuencias operativas y financieras de una falla hidráulica son más agudas en sectores donde el tiempo de actividad y la precisión son primordiales.
- Minería y Construcción: En entornos con alto contenido de partículas, una falla puede paralizar proyectos multimillonarios. La falla de una bomba principal de una pala hidráulica debido a polvo de sílice puede detener toda la flota de transporte.
- Fabricación y Estampación de Metales: En líneas de producción de alta velocidad, una prensa hidráulica es vital. Una parada imprevista por una válvula proporcional defectuosa puede paralizar la línea, afectando plazos de entrega y generando retrasos.
- Marina y Offshore: En buques o plataformas petroleras, los sistemas hidráulicos de grúas, cabrestantes y dirección son cruciales. Una falla en estos entornos hostiles y corrosivos no solo es costosa, sino que también puede generar importantes riesgos de seguridad.
