El Diagrama de Ishikawa: Análisis de Causa y Efecto para la Mejora Continua

Identificar y resolver los problemas con eficacia es esencial para garantizar la calidad, la eficiencia y la satisfacción del cliente en cualquier sector. Sin embargo, muchas organizaciones se centran solo en los síntomas en lugar de eliminar las causas raíz de los problemas. En este contexto surge el Diagrama de Ishikawa, una herramienta visual que facilita el análisis de las posibles causas de un problema. Este análisis de causa y efecto se puede utilizar en una amplia variedad de industrias, incluidas la ingeniería, el marketing y la fabricación, y es de gran utilidad en el sector de la salud, como en hogares de ancianos, para abordar problemas específicos.

¿Qué es un Diagrama de Ishikawa?

El Diagrama de Ishikawa, también conocido como Diagrama Espina de Pescado o Diagrama de Causa y Efecto, es una herramienta visual utilizada para identificar las posibles causas de un problema concreto. Su estructura se asemeja al esqueleto de un pez, con el “efecto” o “problema” representado en la cabeza y las distintas categorías de causas como ramas de la espina dorsal. Esto se debe a que describe las posibles causas de un problema o resultado dado. El diagrama se asemeja a una espina de pescado real, con una larga línea que recorre el centro orientada hacia el resultado principal, que también se denomina "declaración del problema".

Este diagrama se utiliza ampliamente en metodologías como Lean, Kaizen y Six Sigma para fomentar la mejora continua. Aunque técnicamente todos los Diagramas de Ishikawa son Diagramas de Causa y Efecto, no todas las representaciones de causa y efecto siguen el formato de espina de pescado característico del Diagrama de Ishikawa. Sin embargo, en la práctica, ambos términos se usan indistintamente para referirse y suelen referirse a la misma herramienta.

Origen e Historia del Diagrama Espina de Pescado

El Diagrama de Ishikawa fue desarrollado por Kaoru Ishikawa, un ingeniero químico japonés, en la década de 1940. Ishikawa, considerado uno de los pioneros en el campo de la gestión de la calidad, creó esta herramienta para ayudar a los equipos a visualizar claramente las distintas causas de un problema y cómo se interconectan. Este diagrama es una de las siete herramientas de la calidad, un conjunto de metodologías fundamentales para la mejora continua de los procesos. Fue inventado por Kaoru Ishikawa como una forma de identificar factores contribuyentes en problemas de negocios, especialmente en el campo de la fabricación industrial. Hoy en día, es una herramienta clave en la mejora continua, especialmente en los procesos de producción y operaciones, para identificar las causas raíz de los problemas y facilitar su resolución sistemática.

Importancia del Análisis de la Causa Raíz

El análisis de la causa raíz es un proceso esencial para identificar el verdadero origen de un problema, permitiendo a las organizaciones implementar soluciones duraderas en lugar de resolver los síntomas. Este enfoque sistemático es clave para la mejora continua. En la gestión de la calidad, el Diagrama de Ishikawa es esencial para el análisis de la causa raíz, ayudando a las organizaciones a comprender los factores que contribuyen a la variabilidad de los procesos o a los defectos en los productos.

Cómo el Diagrama de Ishikawa Facilita el Análisis

El Diagrama de Ishikawa facilita el análisis de la causa raíz al proporcionar una representación visual clara y organizada de todas las causas potenciales de un problema. La naturaleza gráfica del Diagrama permite que los grupos organicen grandes cantidades de información sobre el problema y determinar exactamente las posibles causas. Con frecuencia, las personas vinculadas de cerca al problema que es objeto de estudio se han formado opiniones sobre cuáles son las causas del problema. Estas opiniones pueden estar en conflicto o fallar al expresar la causa principal. El desarrollo y uso de Diagramas de Causa y Efecto son más efectivos después de que el proceso ha sido descrito y el problema esté bien definido. En definitiva, el Diagrama de Ishikawa no solo facilita la identificación de las causas de un problema y su resolución, sino que también fomenta una cultura de mejora continua.

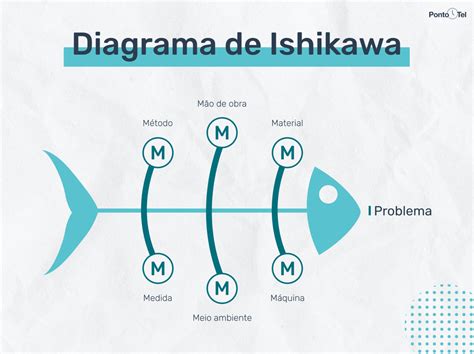

Estructura del Diagrama de Ishikawa

La estructura típica de un diagrama de Ishikawa se compone de varios elementos clave:

• Cabeza: Representa el problema o efecto principal que se desea analizar.
• Espina Central: Una línea larga que se extiende desde la cabeza.
• Espinas Principales: Líneas que sobresalen de la espina central, representando las categorías principales de las causas (usualmente 4-6 categorías).
• Espinas Secundarias: Líneas que se desprenden de las espinas principales, representando las causas específicas dentro de cada categoría.

Para cada categoría que se opte por incluir, debe haber una línea que se extienda desde la línea central. Luego, se agregan líneas adicionales que salen de cada línea de la categoría, y cada línea debe ser etiquetada con una causa potencial del problema central.

Categorías Comunes de Causas

Aunque las categorías pueden variar según la industria, las más comunes en entornos de fabricación e industria son conocidas como las "6M":

• Método: Incluye los procedimientos de un proceso para elaborar un producto o un servicio.
• Maquinaria: Se refiere a los equipos y la tecnología utilizada.
• Mano de obra: Incluye a las personas que participan en un proceso productivo u organizacional.
• Material: Incluye los elementos empleados para elaborar un producto o brindar un servicio.
• Medición: Hace referencia a los sistemas de inspección y evaluación.
• Medioambiente: Incluye un análisis detallado del lugar en el que se lleva a cabo un proceso productivo.

Cómo Crear un Diagrama de Ishikawa

Crear un Diagrama de Ishikawa eficaz requiere un proceso estructurado y colaborativo, que garantice que se exploran y analizan todas las posibles causas de un problema. Es fácil crear tu propio ejemplo de un diagrama de Ishikawa utilizando herramientas en línea.

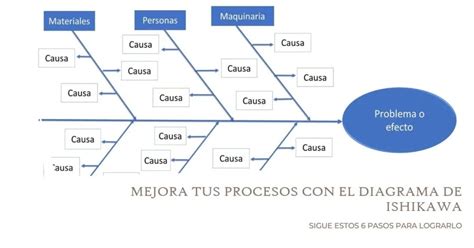

Guía Paso a Paso

El proceso de construcción del diagrama implica colaboración, pensamiento crítico y un enfoque metódico para garantizar que todas las causas potenciales sean identificadas y analizadas:

1. Definir el problema: Empezar por identificar claramente el problema que se desea analizar. Escribirlo en la parte derecha del diagrama, en la «cabeza del pez». Dado que los diagramas de espina de pescado se utilizan para analizar las relaciones de causa y efecto, la declaración del problema es tu efecto o resultado final. Dependiendo de la industria y caso de uso, el problema podría ser cualquier cosa, desde "los envíos llegan tarde" hasta "se reingresó al paciente en el hospital".
2. Dibujar la espina central: Una vez que se tiene la declaración del problema, dibujar una línea desde ahí.
3. Añadir categorías de causas: A continuación, se agregan líneas y cuadros correspondientes para mostrar las categorías de causas del planteamiento del problema. Aquí puede ser útil pensar al revés: primero, determinar todas las causas potenciales de un problema y luego agruparlas en categorías. Si no se está seguro de qué incluir, las categorías estándar (Método, Maquinaria, Mano de obra, Material, Medición, Medioambiente) son un excelente primer paso.
4. Identificar causas específicas: Para agregar causas, dibujar nuevas líneas desde las líneas de categorías y etiquetarlas con cuadros de texto. Recordar agregar tantas causas como se pueda pensar, incluso si algunas de ellas tienen menos probabilidades de ocurrir que otras.
5. Revisar el diagrama: Después de que se haya completado el documento, es hora de revisarlo. Asegurarse de que el texto no tenga errores y que sea lo suficientemente grande como para leerlo. ¿Se incluyó toda la información relevante y está organizada en las categorías correctas?
6. Plantear soluciones: Debatir sobre cómo se pueden mejorar el o los factores que causan el problema.

Integración del Diagrama de Ishikawa con Otras Herramientas de Calidad

El Diagrama de Ishikawa se vuelve aún más potente cuando se utiliza junto con otras herramientas de calidad. La combinación de diferentes metodologías permite un enfoque más completo y eficaz para la resolución de problemas y la optimización de procesos.

Combinación con la Técnica de los 5 Porqués

La técnica de los 5 Porqués complementa el Diagrama de Ishikawa al profundizar en las causas identificadas. Después de listar las posibles causas en el diagrama, el equipo puede aplicar los 5 Porqués a cada una de ellas, preguntando repetidamente “¿Por qué?” hasta llegar a la causa raíz. Esta combinación garantiza un análisis más profundo del problema, ayudando a los equipos a no detenerse en los síntomas superficiales del problema, sino a identificar y eliminar el verdadero origen. Además, el enfoque colaborativo del Diagrama de Causa y Efecto promueve la implicación de los equipos en el análisis estructurado de los problemas, fomentando la participación activa en el diseño e implementación de mejoras.

Uso Complementario con el Análisis de Pareto

El Análisis de Pareto, basado en el principio 80/20 (el 20% de las causas son responsables por el 80% de los problemas), suele utilizarse junto con el Diagrama de Ishikawa para establecer prioridades en la resolución de las causas identificadas. Tras listar todas las causas en el diagrama, el equipo puede aplicar el Análisis de Pareto para determinar cuáles tienen un mayor impacto en el problema. Además, este enfoque también puede utilizarse en una fase más temprana del proceso para identificar el 20% de los tipos de defectos responsables del 80% de las incidencias totales, permitiendo una asignación más eficiente de los esfuerzos en la resolución de problemas.

Aplicación del Diagrama de Ishikawa en Contextos Específicos

El Diagrama de Ishikawa es una herramienta de una estrategia participativa para identificar los riesgos en el lugar de trabajo, de modo que se puedan tomar las medidas adecuadas para garantizar la salud y la seguridad. Se puede aplicar en distintos sectores, como el empresarial, el institucional y el educativo, y para diversos propósitos:

• Analizar la gestión y la organización de una empresa o una institución.
• Controlar la calidad de un producto o un servicio.
• Analizar procesos, proyectos, rentabilidad de un negocio, metas y objetivos.
• Descubrir las causas de un fenómeno en la investigación.
• Explicar temas en distintos niveles educativos.

El Diagrama de Ishikawa en Hogares de Ancianos y la Salud

En el ámbito de la salud, y específicamente en hogares de ancianos, el Diagrama de Ishikawa puede ser una herramienta invaluable para identificar y resolver problemas que afectan la calidad de vida y la atención de los residentes. Por ejemplo, un problema como "se reingresó al paciente en el hospital" puede ser analizado utilizando esta metodología. Se pueden agrupar las posibles causas en categorías como:

• Personal: Falta de formación, personal insuficiente, errores en la administración de medicamentos.
• Procedimientos: Protocolos de alta inadecuados, falta de seguimiento post-alta, comunicación deficiente entre turnos.
• Equipamiento: Mal funcionamiento de dispositivos médicos, falta de herramientas de monitoreo.
• Entorno: Condiciones insalubres, barreras físicas que dificultan la movilidad y seguridad de los residentes, falta de estimulación.
• Pacientes/Residentes: Falta de adherencia al tratamiento, condiciones crónicas complejas, deshidratación, malnutrición.

Al visualizar estas causas, los equipos de los hogares de ancianos pueden implementar acciones específicas para mitigar los riesgos de reingresos, mejorar la atención y, en última instancia, la calidad de vida de los residentes. Es especialmente útil para resolver problemas recurrentes, ayudando a evitar soluciones superficiales y a encontrar la verdadera causa de los fallos.
