Diseño y Normativa de Baños Accesibles para Personas con Movilidad Reducida

El diseño de baños para personas con movilidad reducida es un aspecto fundamental para promover la inclusión y garantizar la autonomía, la seguridad y la igualdad de oportunidades. Estos espacios están concebidos para permitir que personas con diversas discapacidades realicen sus necesidades de higiene personal de manera independiente, eliminando barreras arquitectónicas y asegurando un acceso cómodo y seguro a las instalaciones sanitarias. La adaptación de baños, ya sea por discapacidad o por otras causas como lesiones, sobrepeso o edad avanzada, requiere una cuidadosa consideración de las dimensiones, la distribución de los elementos y la selección de accesorios específicos. El objetivo es crear un entorno que fomente la autonomía y mejore la calidad de vida de los usuarios.

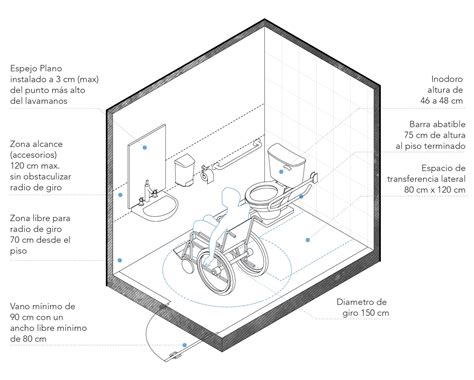

Medidas Generales y Espacio de Maniobra

Un aspecto crucial en el diseño de baños accesibles es garantizar un espacio suficiente para la maniobra de sillas de ruedas. El radio de giro de una silla de ruedas normalmente comprende 1,50 m de diámetro. Se recomienda que el área total del baño sea lo suficientemente amplia para permitir giros de 360 grados, con un diámetro libre de obstáculos de al menos 1,50 metros. Si bien un espacio de 1,50 x 1,50 metros puede considerarse suficiente, se recomienda ampliar esta superficie a 1,80 x 1,80 metros para asegurar un espacio adecuado para que la persona pueda maniobrar cómodamente la silla de ruedas. El espacio libre de obstáculos para un cuarto de baño deberá ser de como mínimo Ø 1,50 m, aunque se recomienda disponer de hasta Ø 2,00 m para garantizar la maniobrabilidad y movilidad de una silla de ruedas.

Las medidas mínimas de los baños para discapacitados varían dependiendo de la normativa de cada país, pero deben comprender el espacio necesario para cualquier silla de ruedas, ofreciendo así una segura accesibilidad y espacio de maniobra. Por ejemplo, la normativa Española requiere una medida mínima de 1,80 m x 1,90 m, la Chilena exige 1,60 m x 2,40 m, y la Mexicana requiere una medida mínima de 1,70 m x 1,70 m.

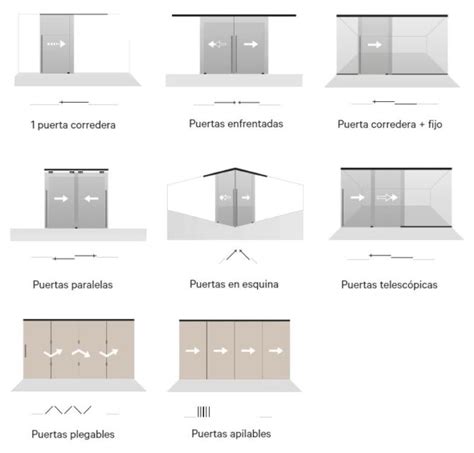

Puertas de Acceso

Las puertas de acceso al baño deben ser lo suficientemente anchas para permitir la entrada de una silla de ruedas. Deben tener un ancho total mínimo de 90 cm y un ancho libre mínimo de 85 cm (en Chile, el vano mínimo es de 0,90 m con un ancho libre de 0,80 m), lo que ofrece una accesibilidad adecuada. Las puertas pueden ser:

• Batientes: Deben tener una apertura libre hacia el exterior para facilitar la evacuación en caso de emergencia y evitar que la puerta se trabe si alguien necesita ayuda.
• Corredizas: Son la mejor opción para no invadir espacio en el cuarto de baño y facilitar su uso, especialmente en estancias reducidas. Solo en casos fundados, o cuando el servicio higiénico esté incluido en un recinto que contenga otros, podrá utilizarse puerta de corredera.

La manija de la puerta debe estar situada a una altura entre 0,80 m - 1,20 m, ser de funcionamiento a presión o palanca y maniobrable con una sola mano. El esfuerzo necesario para abrir la puerta debe ser inferior o igual a 50 N (5kg), ya sea una puerta equipada o no de un dispositivo de cerradura automática.

Suelo del Baño

El suelo del baño debe ser preferiblemente antideslizante y nivelado, sin escalones ni cambios de altura que puedan dificultar el paso o aumentar el riesgo de caídas. La pendiente en la zona de ducha debe ser adecuada (aproximadamente un 2%) para asegurar el correcto drenaje del agua sin crear obstáculos. Materiales como cerámica rugosa, vinilos antideslizantes o baldosas especiales son una excelente opción. Para la zona de la ducha se recomienda un pavimento antideslizante de clase C3, la más elevada que existe. Para el resto del baño es suficiente con un suelo de clase C2.

Adaptaciones Específicas por Elemento

Lavabo Accesible

El lavabo debe colocarse a una altura que permita su uso desde una silla de ruedas, generalmente entre 70 cm (altura libre inferior) y 85 cm (altura de la cara superior) del suelo, dejando un espacio libre inferior mínimo de 70 cm de altura y 50 cm de profundidad sin pedestal. Es fundamental que el lavabo no tenga pedestal para permitir la aproximación frontal de la silla de ruedas.

La forma del lavabo debe ser suspendida y cóncava para facilitar el acceso del usuario. Se recomienda que disponga de apoyos para codos, un espacio para el jabón y, opcionalmente, un plano inclinado para evitar salpicaduras. Los grifos más accesibles son los monomando con sistema de palanca o los grifos con sensor automático, que requieren menos fuerza y movimientos precisos. La grifería de palanca, de presión o de acción automática mediante sistema de sensor, no podrá estar instalada a más de 0,45 m del borde del artefacto. La temperatura del agua debe poder regularse fácilmente, para evitar accidentes.

Inodoro Adaptado

El inodoro debe estar a una altura de entre 45 cm y 50 cm del suelo, lo que facilita la transferencia desde una silla de ruedas. Es crucial que exista un espacio libre lateral adecuado para la transferencia, de al menos 80 cm de ancho y 75 cm de fondo hasta el borde frontal del inodoro. En baños públicos, se recomienda este espacio a ambos lados del inodoro. El centro del escusado debe estar a una distancia máxima de 0,45m al paramento lateral corto.

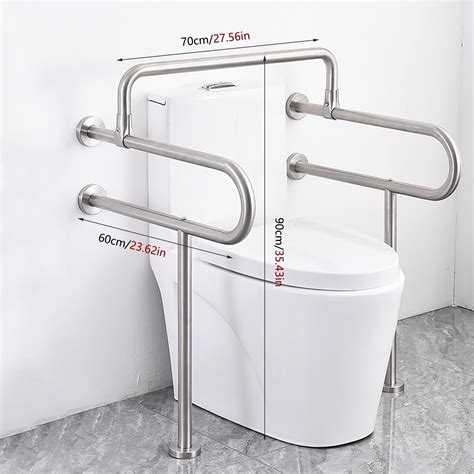

La instalación de barras de apoyo a ambos lados del inodoro es esencial. Estas barras deben ser resistentes, estar firmemente fijadas y ubicadas a una altura de aproximadamente 70-75 cm del suelo (75 cm en Chile, 0,80m en México). Pueden ser fijas o abatibles, dependiendo del espacio disponible para la transferencia. La barra situada al lado por el que se realice la aproximación debe ser abatible. Si la aproximación puede realizarse por ambos lados, ambas deberán serlo. Deben ser colocadas a 35 cm del eje del inodoro y a 70 o 75 cm de altura. Es aconsejable que la cisterna se descargue mediante un botón pulsador.

Ducha y Bañera Accesibles

Para la ducha, se aconseja que esté a nivel del suelo, sin platos de ducha elevados que dificulten el acceso. El espacio de ducha debe tener unas dimensiones mínimas de 90 cm de ancho por 120 cm de fondo, ampliándose a 180 cm x 180 cm si el espacio se destina exclusivamente a la ducha (o 135x135 cm, y 235x235 cm si se necesita asistencia). Es importante dejar un área libre de obstáculos frente a la zona de ducha de unos 80 cm de ancho y 120 cm de fondo.

Se recomienda la instalación de barras de apoyo dentro de la zona de ducha y un asiento abatible, con respaldo, de aproximadamente 40 cm de profundidad x 40 cm de anchura x 45-50 cm de altura. El plato de ducha debe tener una pendiente adecuada para el desagüe y una distancia máxima del borde de 1.5 cm. Si se opta por una bañera, se pueden considerar sistemas de rebaje de tina o asientos giratorios para facilitar el acceso. Los asideros o barras de apoyo deberán instalarse alrededor de la ducha, inodoro o lavamanos, y deben soportar una fuerza de 1 kN (100 kg) en cualquier dirección.

El suelo debe impermeabilizarse con pendientes de desagüe de un 2% aproximadamente. También resulta de vital importancia asegurarse de que la grifería sea alcanzable tanto desde el exterior como desde una posición sentada. En caso de que resulte imposible la instalación de una ducha con las condiciones descritas anteriormente, se asegurará su acceso a través del uso de un banco o asiento de apoyo (a ser posible con asientos de transferencia giratorios o con grúas que faciliten el movimiento).

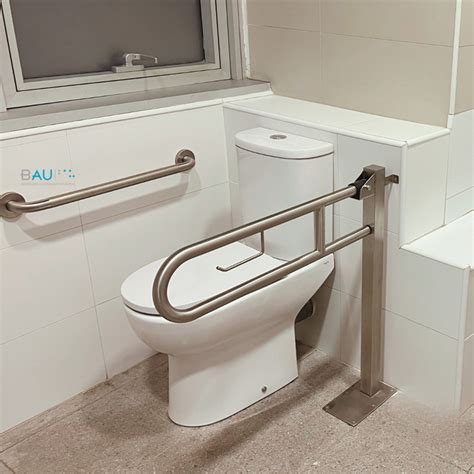

Barras de Apoyo

Uno de los accesorios particulares y esenciales de los baños para discapacitados son las barras. Generalmente, estas son de acero inoxidable y están ubicadas mayormente alrededor de los inodoros y en las duchas. Además, pueden ser fijas o abatibles dependiendo si el espacio de transferencia es lateral (de un solo lado) o bilateral (de los dos lados).

Normalmente, las barras de baños para discapacitados son de sección circular, con diámetro de 30 a 40 mm y deben ser capaces de soportar el peso promedio de una persona, así como deben estar fijas directamente al muro, proporcionando estabilidad. Deben distinguirse cromáticamente de los demás elementos del sanitario. La altura recomendada para instalar las barras de apoyo es entre los 70 y los 75 centímetros desde el suelo, y su longitud será igual o mayor a los 70 centímetros.

Instalación de barras abatibles

Para la correcta instalación de una barra abatible, que son claves en la habilitación de espacios inclusivos, se deben seguir los siguientes pasos:

1. Determinar la ubicación: Normalmente junto al inodoro o en la ducha.
2. Verificar la altura: Asegurarse de que la altura de instalación sea accesible (generalmente 75 cm desde el piso).
3. Comprobar la superficie de la pared: Lo ideal es que la barra se fije sobre un muro de concreto o muros reforzados para asegurar la solidez.
4. Marcar los puntos de fijación: Usar un nivel y una cinta métrica.
5. Fijar los soportes: Utilizar pernos de expansión para una sujeción firme.
6. Ajustar la barra: Verificar que se pliegue y despliegue con facilidad, pero sin perder estabilidad.
7. Verificación final: Comprobar que la barra quede firmemente fijada y que se pliegue hacia arriba de manera cómoda, permitiendo espacio libre cuando no esté en uso.

Una barra de forma vertical a la entrada de la ducha puede estar a 60 cm del piso. Los asideros o barras de apoyo deberán soportar una fuerza de 1 kN en cualquier dirección. Por el peso que van a aguantar estos soportes, lo indicado es que se instalen en un muro sólido. Las barras abatibles también son ideales para los baños, instaladas a 75 cm desde el piso. Se recomienda que todas las barras abatibles sean de un color diferente al resto de paredes.

Espejo y Accesorios

El espejo debe colocarse a una altura que sea accesible tanto para personas sentadas en silla de ruedas como de pie. Generalmente, se sitúa a una altura máxima de 90 cm desde el borde inferior, o bien se opta por espejos orientables. En Chile, el espejo deberá estar instalado a una altura máxima de 3 cm del punto más alto de la cubierta o del lavamanos.

Otros accesorios como jaboneras, toalleros y dispensadores deben estar instalados a una altura máxima de 1,20 m y no deben obstaculizar la circulación ni la transferencia. Si se incluye un botón de emergencia, este debe estar ubicado a una altura accesible, por encima de los 40 cm. Los accesorios para el inodoro deberán estar a no menos de 0,40 m y a no más de 0,80 m de altura. Los picaportes y manillas deben ser fáciles de usar, incluso para personas con poca fuerza en las manos, y ubicarse a una altura accesible. Los organizadores de pared deben ofrecer carritos de almacenamiento abiertos que acoplan contenedores sólidos o de malla extraíbles ajustables a alturas que cualquiera alcanza sin agacharse excesivamente y provocar dolores de espalda.

Normativa Vigente y Obligatoriedad

La normativa que rige las dimensiones y características de los baños adaptados varía según el país. A continuación, se detallan las normativas de España, Chile y México:

Baños Accesibles: Normativa España

La normativa principal de España es el «Documento Básico de Seguridad de Utilización y Accesibilidad del Código Técnico de la Edificación» (CTE DB-SUA), específicamente el SUA 9, referente a la accesibilidad. Se definen las exigencias mínimas de un «aseo accesible» de la siguiente manera (Anejo A - Terminología):

• Está comunicado con un itinerario accesible.
• El espacio de giro tiene un diámetro Ø 1,50 m libre de obstáculos.
• Las puertas son abatibles hacia el exterior o correderas.
• Dispone de barras de apoyo, mecanismos y accesorios diferenciados cromáticamente del entorno.

Equipamientos Específicos según CTE DB-SUA:

• Lavabo: Espacio libre inferior mínimo de 70 cm (altura) x 50 cm (profundidad) sin pedestal. Altura de la cara superior ≤ 85 cm.
• Inodoro: Espacio de transferencia lateral de anchura ≥ 80 cm y ≥ 75 cm de fondo hasta el borde frontal del inodoro. En uso público, espacio de transferencia a ambos lados. Altura del asiento entre 45 - 50 cm. Una barra horizontal a cada lado, separadas entre sí 65-70 cm, a una altura entre 70-75 cm, de longitud ≥ 70 cm, abatibles las del lado de la transferencia.
• Ducha: Espacio de transferencia lateral de anchura ≥ 80 cm al lado del asiento. Suelo enrasado con pendiente de evacuación ≤ 2%. En el lado del asiento, barras de apoyo horizontal de forma perimetral en al menos dos paredes que formen esquina y una barra vertical en la pared a 60 cm de la esquina o del respaldo del asiento.
• Urinario: Cuando haya más de 5 unidades, altura del borde entre 30 - 40 cm al menos en una unidad.
• Barras de apoyo: Fáciles de asir, sección circular de diámetro 30-40 mm. Separadas del paramento 45-55 mm. Fijación y soporte, soportan una fuerza de 1 kN (100 kg) en cualquier dirección. Barras horizontales a una altura entre 70-75 cm, de longitud ≥ 70 cm.
• Mecanismos y accesorios: Espejo: altura del borde inferior del espejo ≤ 0,90 m, o es orientable hasta al menos 10º sobre la vertical. Altura de uso de mecanismos y accesorios entre 0,70 - 1,20 m.
• Asientos de apoyo en duchas y vestuarios: Dispondrán de asiento de 40 cm (profundidad) x 40 cm (anchura) x 45-50 cm (altura), abatible y con respaldo. Espacio de transferencia lateral ≥ 80 cm a un lado.

La ley obliga a tener baños adaptados para personas con discapacidad en edificios y locales públicos como bares, restaurantes y tiendas, tanto en establecimientos nuevos como en aquellos que realicen reformas. Todos los locales con atención al público deben contar con al menos un aseo adaptado. La exigencia de más de un baño adaptado suele depender de las dimensiones del local, generalmente a partir de los 100 m². Para los locales que ya estaban en funcionamiento antes de la normativa actual, se aplica la legislación vigente en el momento de su apertura, a menos que se realicen reformas significativas. Los locales comerciales ubicados en centros comerciales que disponen de aseos para discapacitados quedan exentos de esta obligación individual.

Descarga la normativa Española - «Documento Básico de Seguridad de Utilización y Accesibilidad del Código Técnico de la Edificación»

Baños Accesibles: Normativa Chile

En Chile, la normativa vigente que contiene los parámetros para diseñar baños para discapacitados es la «Ordenanza General de Urbanismo y Construcciones» (OGUC), específicamente el Título 4 (De la Arquitectura), Capítulo 1 (De las Condiciones de Habitabilidad), Art. 4.1.7 nº6. El Decreto 50, que introdujo nuevas normas de accesibilidad universal (Ley Nº 20.422 de 2010), establece que:

Los edificios que contemplen servicios higiénicos deberán contar como mínimo con un servicio higiénico de uso preferencial para personas con discapacidad, pudiendo ser de uso alternativo para ambos sexos.

Características según OGUC:

• Dimensiones y distribución: Contemplar una superficie que permita giros en 360º de una silla de ruedas, considerando un diámetro de 1,50 m. Dicho diámetro podrá incluir el área bajo el lavamanos, para lo cual éste no podrá contemplar pedestal u otro elemento que impida o dificulte dicho giro, o la aproximación frontal de una persona con discapacidad en silla de ruedas. El baño debe tener un área mayor a 1.76 m².
• Puerta de acceso: Consultará un vano de mínimo de 0,90 m con un ancho libre mínimo de 0,80 m y abrirán preferentemente hacia el exterior. En caso de abrir hacia el interior, el barrido de la puerta no podrá interferir con el radio de giro. Solo en casos fundados, o cuando el servicio higiénico esté incluido en un recinto que contenga otros, podrá utilizarse puerta de corredera.
• Lavamanos: Ubicado a una altura de 0,80 m desde el nivel de piso terminado, dejando un espacio libre bajo su cubierta de 0,70 m. La grifería deberá ser de palanca, de presión o de acción automática mediante sistema de sensor y no podrá estar instalada a más de 0,45 m del borde del artefacto. El espejo deberá estar instalado a una altura máxima de 3 cm del punto más alto de la cubierta o del lavamanos.
• Inodoro: Contemplará al menos un espacio de transferencia lateral y paralelo, de al menos 0,80 m de ancho por 1,20 m de largo. La altura de asiento del inodoro será de 0,46 m a 0,48 m. Cuando se instale junto a un muro, el eje longitudinal del artefacto deberá estar a 0,40 m del muro.
• Barras de apoyo (Chile): Cuando el inodoro se instale junto a un muro, se deberá proveer una barra recta de apoyo fija en el muro a un costado del inodoro. Al otro costado, que corresponde al espacio de transferencia lateral, se deberá proveer de una barra abatible ubicada a 0,40 m del eje longitudinal del inodoro. Ambas barras deberán ser antideslizantes, tener un diámetro entre 3,5 cm y de un largo mínimo de 0,60 m, y estarán ubicadas a una altura de 0,75 m. Cuando a ambos costados del inodoro se provea de este espacio de transferencia lateral, ambas barras serán abatibles, teniendo las mismas características, dimensiones, ubicación y altura señaladas.
• Accesorios de baño: Jabonera, toallero, perchero, secador de pelo, dispensadores de papel absorbente, secador de manos, repisas u otros, deberán ser instalados a una altura máxima de 1,20 m y no podrán obstaculizar la circulación o el giro de una silla de ruedas al interior del baño, ni la transferencia hacia el inodoro. Si contase con botón de emergencia, éste estará instalado sobre los 0,40 m de altura. Los accesorios para el inodoro deberán estar a no menos de 0,40 m y a no más de 0,80 m de altura.

Descarga la normativa Chilena - «Ley N 20.422. MODIFICA DECRETO SUPREMO Nº47, DE VIVIENDA Y URBANISMO, DE 1992, ORDENANZA GENERAL DE URBANISMO Y CONSTRUCCIONES»

Baños Accesibles: Normativa México

En México, la Secretaría de Desarrollo Urbano y Vivienda (SEDUVI) es la dependencia encargada de la política urbana de la Ciudad de México. El Manual de las Normas Técnicas Complementarias de Accesibilidad forma parte del Reglamento de Construcciones para el Distrito Federal, específicamente en el SA 08 (3.2.2 fracción III Dimensiones mínimas de los espacios para muebles sanitarios-NTCPA del RCDF). Se establece que:

En los sanitarios de uso público, se debe destinar, por lo menos, un espacio para excusado de cada cinco, ubicados dentro de los locales para hombres y mujeres respectivamente, para uso prioritario de personas con discapacidad. Las medidas del espacio para excusado serán de 1.70m por 1.50m, con las siguientes características:

• El excusado deberá tener una altura entre 0.45m y 0.50m respecto al piso terminado.
• A un lado deberá contar con un área mínima de 0.90m de ancho por un fondo de 1.50m, a lo largo del excusado.
• El centro del excusado debe estar a una distancia máxima de 0.45m al paramento lateral corto.
• Debe colocarse en el paramento lateral más cercano mínimo una barra de apoyo horizontal de 0.60m de longitud que sobresalga un mínimo de 0.25m del borde frontal del excusado, con su centro a un máximo de 0.40m del eje del excusado. La barra debe estar a una altura de 0.80m sobre el nivel del piso.
• Los accesorios del excusado no deben de colocarse a una altura mayor de 1.20 m y menor a 0.35 m en su área superior de accionamiento ni a una distancia mayor a 0.15m del excusado.

En estos mismos casos y en la misma proporción en el área de lavabos se debe colocar un lavabo para uso por personas sobre silla de ruedas con las siguientes características:

• El lavabo deberá ser de tipo ménsula y disponer de un espacio libre igual o superior a 70 cm desde el suelo hasta la parte inferior del lavabo para que pueda acceder una silla de ruedas.
• Para garantizar la accesibilidad, el lavabo deberá estar libre de mobiliario y pedestales en la parte inferior.

Consideraciones Adicionales para una Accesibilidad Integral

Es importante tener en cuenta que las dimensiones de las sillas de ruedas pueden variar, y esto influye en los requisitos de espacio y maniobra. Empresas especializadas y profesionales cualificados pueden ofrecer asesoramiento experto para adaptar baños según las necesidades específicas y la normativa aplicable en cada caso. La accesibilidad en el domicilio es fundamental para la autonomía de las personas con movilidad reducida, especialmente tras un daño cerebral adquirido.

Los baños y aseos son los espacios en los que ocurren más caídas y accidentes, por lo que la seguridad es primordial. Un espacio solo puede ser accesible si se puede llegar a él a través de un trayecto también accesible, es decir, desde una rampa o superficie plana. Para presupuestar las transformaciones del hogar, piense en lo que el exceso de inclusión de accesibilidad puede comprar, preparando la vida para el futuro décadas más allá de lo que calculan las preocupaciones inmediatas. Se deben instalar bloques de refuerzo dentro de los soportes de la estructura, duplicando los límites de capacidad de peso que sujetan barras de apoyo adicionales, sistemas de elevación o adiciones estructurales reforzadas que adaptan el propósito con el tiempo.
