Rampas para Personas con Discapacidad: Diseño, Normativa y Señalización

Las rampas para personas con discapacidad son elementos fundamentales para garantizar la accesibilidad universal en edificaciones y espacios públicos o privados. Estas estructuras permiten que personas que utilizan silla de ruedas o tienen movilidad reducida, permanente o temporal, puedan acceder a diferentes lugares de manera cómoda y segura. La construcción de rampas accesibles está sujeta a normativas específicas que buscan asegurar su correcto diseño y funcionalidad, contribuyendo a la creación de espacios más inclusivos.

Importancia de las Rampas de Accesibilidad

Las rampas de accesos tienen gran importancia debido a que mejoran la calidad de vida de las personas con problemas temporales o permanentes de movilidad. No solo les proporcionan un acceso físico a diferentes lugares, sino que les brindan la oportunidad de relacionarse con otras personas, recrearse de distintas maneras y gozar de numerosos servicios públicos. Además, la rampa para personas con discapacidad facilita las labores de cuidado de familiares, amigos, conocidos y enfermeros cuando la persona con discapacidad no puede o se le dificulta desplazarse por sí mismo, ya que reduce los esfuerzos realizados por los involucrados al momento de subir o bajar hacia determinado sitio.

Una rampa para personas con discapacidad es una superficie inclinada cuya forma está especialmente diseñada para que puedan acceder y retirarse fácilmente de diferentes espacios públicos y privados con desniveles y escaleras de concreto u otro material. Cuenta con uno o varios tramos, los cuales pueden ser rectos, curvos, con abanico, alabeos y extensión diversa. Se elabora con diferentes materiales, entre los que se encuentra el hormigón y diversos productos metálicos.

Normativa y Legislación en Accesibilidad

La regulación de las rampas para personas con discapacidad varía según la legislación de cada país. Estas estructuras deben ser construidas a partir de dimensiones estipuladas en las normativas, asegurando su funcionalidad.

Normativa Estatal en España: Código Técnico de Edificación (CTE)

En España, el Código Técnico de Edificación (CTE), específicamente el DB SUA 9 sobre Accesibilidad, establece los siguientes requisitos para las rampas accesibles:

• Pendientes máximas:
  • 10% en longitudes inferiores a 3 metros.
  • 8% en longitudes menores a 6 metros.
  • 6% para longitudes superiores a 6 metros.
• Anchura mínima: 1,20 metros, incluyendo al menos un pasamanos en uno de sus lados.
• Longitud máxima: La longitud de la rampa no puede exceder de 9 metros.
• Descansillos intermedios: Si la longitud de la rampa excede los 9 metros, se deben construir descansillos intermedios con una longitud mínima de 1,5 metros.

Normativa en México

En México, la construcción de rampas para personas con discapacidad se rige por la Norma de Accesibilidad de la Secretaría de Gobernación, la Norma Oficial Mexicana NOM-030-SSA3-2013 y el Manual de Normas Técnicas de Accesibilidad de la Ciudad de México. A continuación, se presentan algunos lineamientos:

Requisitos Generales (Secretaría de Gobernación):

• Longitud sin descanso: Una rampa no puede superar los 6 metros sin un descanso intermedio.
• Pendiente: La pendiente se define como la relación entre la altura a cubrir (h) y la longitud del tramo en el plano horizontal (d) multiplicado por 100.
  • Para exteriores, con una altura máxima de 20 cm, la pendiente debe ser de entre 10% y 12%.
  • En recorridos de hasta 1,5 metros, la pendiente máxima es de 12%.
  • Para distancias de hasta 3 metros, la pendiente no debe rebasar el 10%.
  • Para rampas interiores, con alturas de hasta 30 cm, se recomienda una pendiente del 10%.
  • En interiores, para rampas con distancias de hasta 3 metros, la pendiente debe ser menor al 10%.
  • Para longitudes intermedias de entre 3 y 6 metros, la pendiente se mantiene menor al 8%.
  • Para recorridos de 6 a 9 metros, la pendiente debe ser menor a 6%.
• Ancho mínimo: Las rampas deben construirse con un ancho mínimo de 120 cm.

NOM-030-SSA3-2013: Características Arquitectónicas para la Atención Médica

Esta norma establece las características arquitectónicas que facilitan el acceso, tránsito, uso y permanencia de las personas con discapacidad en establecimientos para la atención médica ambulatoria y hospitalaria del Sistema Nacional de Salud.

5. Características arquitectónicas generales:

• Los establecimientos deben contar con rutas accesibles o rampa para personas con discapacidad que puedan llegar, desde los accesos principales, hasta las áreas donde se brindan los servicios de atención médica.
• El equipamiento urbano y otro tipo de elementos colgantes sobresalientes de los paramentos, así como el follaje de árboles en las rutas accesibles, deberán mantenerse a una altura mínima de 2.20 m desde el nivel del piso terminado.
• Las rutas accesibles deben estar señalizadas con el símbolo internacional de accesibilidad, excepto cuando coincida con las rutas naturales de desplazamiento de todos los demás usuarios.
• Las rutas accesibles o rampa para personas con discapacidad en el exterior e interior del establecimiento deberán tener como mínimo 1.20 m de ancho libre.
• La superficie de los pisos y pavimentos de las rutas accesibles, en el exterior e interior del establecimiento, deben tener un acabado firme y antiderrapante.
• Los establecimientos que cuenten con dos o más pisos deben tener escaleras, además de rampas y elementos mecánicos destinados a posibilitar la circulación vertical de las personas con discapacidad.
• Se deberá colocar señalización específica para personas con discapacidad con la finalidad de identificar accesos, estacionamientos, rutas accesibles, rutas de evacuación y servicios, así como lo referente a seguridad y prevención.
• Para indicar la proximidad de desniveles en el piso, al inicio y al final de la rampa para personas con discapacidad y escaleras, así como en la proximidad de las puertas de los elevadores, debe existir una franja con cambio de textura y color contrastante, respecto del predominante de 0.30 m de ancho por una longitud igual a la de los elementos y dicha franja estar colocada a 0.30 m antes del cambio de nivel.

6. Características arquitectónicas específicas:

6.1 Espacios para las circulaciones horizontales:

• Rampa para personas con discapacidad en estacionamientos: Los cajones reservados deben estar ubicados lo más cerca posible de la entrada al establecimiento y vinculados a una ruta accesible.
• Banquetas: En circulaciones exteriores, las banquetas deben contar con una rampa para personas con discapacidad, ubicadas en cruces peatonales. Las rampas deberán contar con señalamientos para su localización cuando se requieran.

6.2 Elementos para las circulaciones verticales:

La rampa para personas con discapacidad debe tener las siguientes características:

• Deberán colocarse pasamanos en ambos lados y cumplir con lo especificado en los numerales 6.3.4.1, 6.3.4.2, 6.3.4.3 y 6.3.4.4 de esta norma.
• El ancho libre mínimo entre pasamanos debe ser como lo señala el numeral 5.5 de esta norma.
• Pendiente no mayor de: 8.0% para desniveles de 0.16 m y de 6.0% para desniveles de 0.32 m o mayores.
• La longitud máxima de una rampa entre descansos debe ser de 6.00 m y pendiente no mayor del 6.0%; los descansos deben tener una longitud mínima de 1.50 m.
• Al inicio y al final de la rampa, se deberá disponer de un área de aproximación libre de obstáculos de 1.20 m.

7. Especificaciones de diseño de una rampa para personas con discapacidad (Manual de Normas Técnicas de Accesibilidad de la Ciudad de México):

7.1 Ruta accesible RA 01:

• En el espacio público y el espacio al exterior: La ruta accesible está conformada por la combinación de diversos elementos, tales como banquetas, cruces peatonales, calles peatonales, pasos a desnivel, andaderos, senderos, rampas o cualquier dispositivo mecánico para salvar las diferencias de nivel.
• En edificaciones: Una ruta accesible es una serie interconectada de diferentes elementos como un corredor, pasillo, andadero, puertas, vanos, rampas o cualquier dispositivo mecánico para salvar las diferencias de nivel.

7.1.1 Circulación peatonal RA 02:

• Una rampa para personas con discapacidad puede ser un corredor, pasillo o andador, puertas y vanos; o bien una serie interconectada de los mismos y contar con rampas o dispositivos mecánicos accesibles para salvar las diferencias de cota vertical.
• La pendiente máxima para la circulación horizontal es de 4% y un ancho mínimo de 120 cm, libre de cualquier obstáculo hasta una altura mínima de 220 cm.
• Los desniveles hasta de 0.30 m y pendiente menor o igual al 4% pueden ser salvados con rampas sin pasamanos. Los demás casos deben ser considerados rampas.
• Debe estar señalizada con el símbolo internacional de accesibilidad, siempre y cuando no sea la ruta natural de desplazamiento de todas las personas.
• Deben contar con pavimentos táctiles.

7.1.3.1 Pavimento táctil RA 05:

• Presente en el área de aproximación o descansos, a lo ancho de la escalera o rampa, al menos que esté unida a una guía de dirección.

7.2.4 Rampa ER 04:

• Cumplir con especificaciones de ruta accesible (ver apartado RA 01).
• En el área de aproximación y descansos, la longitud debe tener mínimo 150 cm en descansos con cambio de dirección mayor a 10º medidos al centro.
• En el caso de que los lados de la rampa tengan cambios de nivel, debe cumplir con las especificaciones del apartado RA 02.
• Cumplir con especificaciones de pasamanos y barandal (AC 01).
• Para señalizar una ruta táctil, la unión entre la guía de dirección y la franja de advertencia debe estar colocada cerca de un extremo con pasamanos a una separación de entre 15 y 45 cm al centro de la guía. Sobre la rampa no es necesario la guía de dirección, siempre y cuando el pasamanos sea continuo con respecto a la franja de advertencia.
• En rampas menores al 5% no es necesario colocar franja de advertencia táctil en los cambios de nivel; la guía de dirección debe continuar su ruta sobre la pendiente de la rampa.

ER 04 (4.1.4 fracciones I al XIII Rampas-NTCPA del RCDF):

Las rampas peatonales que se proyecten en las edificaciones deben cumplir con las siguientes condiciones de diseño:

1. Los pasillos con desniveles hasta de 0.30 m y pendiente menor o igual al 4% no deben ser considerados rampas.
2. Los anchos de las rampas deberán respetar las condiciones de diseño que se establecen en el numeral 4.1.2, teniendo en todos los casos un ancho libre mínimo de 1.00 m entre pasamanos.
3. La longitud máxima de una rampa entre descansos será en relación a las siguientes pendientes máximas: 6% en una longitud entre 6.00 a 10.00 m, 8% en una longitud entre 3.00 a 5.99 y con una pendiente transversal máxima del 2%.
4. Contar con pasamanos en ambos lados y cumplir con el numeral 2.3.9 de pasamanos y barandales.
5. Cuando la pendiente sea mayor al 5% se debe contar con pavimento táctil de advertencia al principio y al final de un tramo de rampa, con una longitud mínima de 0.30 m por todo el ancho colocado a 0.30 m antes del cambio de nivel del arranque y la llegada de la rampa.
6. Cuando existan rampas con longitud mayor de 1.20 m con alguno de sus lados abierto, se debe contar con una protección lateral de por lo menos 0.10 m de altura a todo lo largo de la rampa incluyendo los descansos.
7. El ancho de los descansos entre tramos de rampas debe ser cuando menos igual al ancho de la rampa por mínimo 1.20 m de longitud.
8. Al principio y final de un tramo de rampa se contará con un espacio horizontal de cuando menos el ancho de la rampa por mínimo 1.20 m de longitud; en este espacio no se colocará ningún elemento que obstaculice su uso.
9. Cualquier cambio en la dirección del recorrido deberá hacerse solamente en los descansos.
10. Los materiales utilizados para su construcción deben ser antiderrapantes.
11. En rampas con circulación bajo éstas, se colocará una protección horizontal a una altura mínima de 0.10 m perimetralmente o en los lados abiertos bajo la rampa, a partir de una altura menor a 1.90 m del lecho bajo de dicha rampa.
12. Las rampas que se encuentren en rutas de evacuación, deberán ser de construcción fija permanente.
13. Las rampas y descansos exteriores deberán diseñarse para evitar la acumulación de agua en su superficie.

7.3 Accesorios:

• 7.3.1 Pasamanos y barandal AC 01: Los pasamanos se colocarán a una altura de 0.90 m. En ocupaciones educativas, guarderías, sanitarias y de reuniones públicas, se contará con dos pasamanos, en escaleras y rampas, uno superior a una altura de 0.90 m y el inferior a 0.75 m del nivel de piso. Los pasamanos deben estar libres de elementos que los obstruyan.

Normativa en Perú

En Perú, la implementación de señales en rampas de acceso no es solo una buena práctica, sino una obligación legal. La Ley General de la Persona con Discapacidad (Ley N° 29973) y el Reglamento Nacional de Edificaciones establecen la normativa sobre accesibilidad. Esto incluye las características y ubicación de la señalización de rampas inclusivas. Una adecuada señalética para entradas sin escalones es fundamental en diversas ciudades, incluyendo Arequipa, Lima, Ventanilla y Callao.

Características de Diseño Adicionales

Además de las pendientes y anchos, existen otros aspectos cruciales en el diseño de rampas accesibles que garantizan su efectividad y seguridad.

Superficies y Acabados

Las rampas deben contar con materiales antideslizantes en su terminación, que resistan tanto en condiciones húmedas como secas. En el inicio y final de la rampa, se deben incluir superficies de diferente color y pavimento podotáctil para advertir a personas con discapacidad visual. Todos los pavimentos, tanto interiores como exteriores, deben tener una superficie firme, plana y antiderrapante. En el caso de alfombras, deben ser de un espesor máximo, considerando el bajo-alfombra, de 1.3 cm. El tejido debe ser bajo, firme y nivelado, y deben estar fijas adecuadamente. Los bordes expuestos deben tener ribetes achaflanados.

Pasamanos

Los pasamanos son elementos esenciales para la seguridad y autonomía de las personas con movilidad reducida. Se deben cumplir los siguientes requisitos: se debe incluir un pasamanos continuo en ambos lados si la pendiente de la rampa es superior o igual al 6% y la altura de la rampa es mayor de 18,50 cm. La altura de los pasamanos debe estar entre 90 y 110 cm.

Descansos y Áreas de Maniobra

Los puntos de ascenso y descenso de las rampas requieren un diámetro mínimo de 1,5 metros y un suelo completamente plano, libre de coladeras o rejillas. Esto permite a las personas en sillas de ruedas maniobrar sin dificultad. Es importante contar con zonas de descanso a intervalos regulares para aquellos que necesiten hacer pausas durante el ascenso.

Puertas y Accesos

Cuando una rampa conduce a una puerta, esta debe cumplir con ciertos requisitos: el ancho de vano mínimo debe ser de 120 cm libres. Las puertas deben abatir hacia afuera. Se deben adaptar manijas tipo palanca a una altura de 90 cm del nivel de piso terminado. Las puertas de vidrio deben ser de seguridad templado y estar señalizadas para evitar choques. En los pisos de las puertas principales, debe haber un cambio de textura o pavimento táctil de 30 cm antes y después de la puerta.

Tipos de Rampas para Personas con Discapacidad

Existen diferentes tipos de rampas, adaptadas a diversas necesidades y espacios. Las rampas de accesibilidad se clasifican principalmente a partir de la manera en que se elaboran y la capacidad que tienen o no para transportarse.

• Rampa de cemento (permanente / fijas de obra): Se fabrica comúnmente de cemento para uso permanente. Se planifican desde la concepción de la obra y se integran al diseño arquitectónico, buscando acabados estéticos similares a la fachada de la edificación. También se pueden elaborar en ciertos lugares y edificios tiempo después de su construcción para mejorar las condiciones de acceso. Se configuran a base de cemento y pueden contar o no con una barandilla, misma que se fabrica con perfiles de acero comercial.
• Rampa prefabricada (fijas prefabricadas): Se utiliza en sitios donde no se planificó su instalación inicialmente. Son una alternativa atractiva por ser desmontables. Su acceso se fabrica de acero o madera, materiales de fácil manipulación y gran resistencia. Aunque suelen ser permanentes, existen algunas que pueden moverse con cierta facilidad de su sitio si se requiere, ya que no necesariamente se anclan al suelo. Se fabrican con lámina antiderrapante u otro material metálico, como la rejilla electroforjada, y cuentan con tramos cortos o muy largos.
• Rampa plegable: Son rampas prefabricadas con distintas configuraciones, pero su característica principal radica en que se doblan, almacenan y transportan con facilidad. Esto brinda la posibilidad de usarlas en gran diversidad de espacios, aunque por lo general no están diseñadas para salvar desniveles muy altos.
• Rampa telescópica: Similar a la rampa plegable en cuanto a movilidad, se distingue por su versatilidad al permitir adquirir diferentes inclinaciones y alturas según los requerimientos del usuario. Se trata de elementos prefabricados formados generalmente de dos carriles independientes y ajustables, lo que permite variar las dimensiones de la rampa tanto longitudinal como transversalmente. Gracias a ello, se pueden salvar desniveles con distintas alturas, así como adecuar la pendiente de una rampa para personas con discapacidad según se necesite.
• Rampa para camioneta: Muchas personas optan por tener alguna plegable o telescópica para su vehículo particular. Sin embargo, existen camionetas u otros medios de transporte especialmente diseñados con un sistema de rampa que posibilita la subida y bajada de sillas de ruedas de manera sencilla, ya que además cuentan con espacios amplios para realizar las maniobras.

Señalización Específica para Rampas Accesibles

En la señalización accesible y de seguridad, una rampa es un elemento importante para las personas con movilidad reducida o discapacidad visual. La identificación de la rampa es muy importante para el reconocimiento por parte de los usuarios. Las señales en rampas de acceso son fundamentales para garantizar la inclusión y prevenir accidentes. Más allá de su diseño estructural, la correcta señalización de rampas para sillas de ruedas asegura que estos espacios sean realmente accesibles para todos. No solo guían a las personas, sino que advierten sobre pendientes, resbalones o zonas de precaución. Invertir en señalización de rampas es invertir en una sociedad más equitativa y segura.

La señalización de rampas para sillas de ruedas debe ser clara y estandarizada.

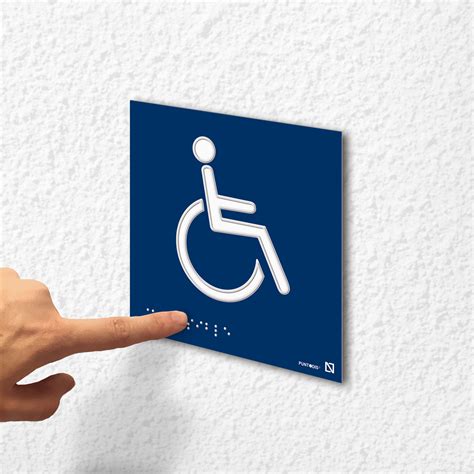

• Símbolo Internacional de Accesibilidad (SIA): Un pictograma azul y blanco que identifica la rampa como accesible para personas con discapacidad. El fondo será azul como indicativo de señal de accesibilidad y el pictograma en blanco como contraste. Se tienen que utilizar los pictogramas universales de accesibilidad como el de SIA para indicar las personas con movilidad reducida.
• Señales de Advertencia de Pendiente: Advierten a los usuarios sobre la inclinación de la rampa, especialmente si es pronunciada. Estos letreros para accesos adaptados son cruciales para la seguridad y autonomía.
• Pavimento Podotáctil: Con la instalación de pavimento podotáctil, la finalidad es la señalización de la rampa para las personas con discapacidad visual. La instalación de bandas y botones en la base y al final de la rampa, usando colores de contraste, será importante para su identificación.
• Colores y tamaño: Para que sean visibles los colores deberán ser contrastantes, como el azul y el blanco. En el caso de advertencia, el amarillo y el negro.
• Materiales de la señal: Se tendrán que utilizar materiales duraderos. La señalización vertical deberá ser utilizada con la altura adecuada para ser visible en toda la localización.
• Contraste: Según la normativa de accesibilidad, se describen unos contrastes mínimos para el texto y el fondo de la señal. Los colores se distribuirán con el fondo claro y el texto oscuro, o el fondo oscuro y el texto en claro.
• Texto: El texto deberá ser claro y concreto.

El RD 505/2007 regula la accesibilidad y la no discriminación de las personas con discapacidad en los entornos físicos. Esta se aplica mediante señalización accesible, visual y táctil.

Beneficios de la Implementación de Rampas Accesibles

La implementación de rampas para personas con discapacidad va más allá del cumplimiento normativo, aportando múltiples beneficios sociales al conseguir una inclusión para todas las personas.

• Promueven la Inclusión y la accesibilidad: Permiten que todas las personas, independientemente de sus condiciones de movilidad, accedan a edificios, transporte público y espacios recreativos de manera independiente y digna.
• Cumplimiento de normativas y legislación: Cumplir con las normas de accesibilidad es una obligación legal y una responsabilidad social.
• Seguridad y prevención de accidentes: Las rampas bien diseñadas reducen el riesgo de caídas y accidentes, especialmente al estar diseñadas con características específicas, como superficies antideslizantes y barandillas.
• Aumentan el valor de los espacios: Los edificios con infraestructura accesible son más valorados, mejorando su imagen y reputación, y ampliando la clientela.
• Contribuyen a una sociedad más equitativa: Eliminan barreras físicas y fomentan la independencia, permitiendo la participación activa en la vida laboral, educativa y recreativa. Aseguran que todas las personas, independientemente de su capacidad física, disfruten de los mismos derechos y oportunidades.
