Rampas Accesibles: Diseño y Construcción para la Inclusión Universal

Las rampas para personas con discapacidad son elementos fundamentales para garantizar la accesibilidad universal en edificaciones y espacios públicos o privados. Estas estructuras permiten que personas que utilizan silla de ruedas o tienen movilidad reducida, ya sea permanente o temporal, puedan acceder a diferentes lugares de manera cómoda y segura. La construcción de rampas accesibles está sujeta a normativas específicas que buscan asegurar su correcto diseño y funcionalidad, contribuyendo a la creación de espacios más inclusivos.

Es crucial entender que una rampa por sí sola no convierte un edificio o establecimiento en un espacio accesible. Al planificar la instalación de una rampa, es indispensable que su diseño cumpla con todas las normativas de diseño universal y accesibilidad para que sea verdaderamente útil. La forma correcta y respetuosa de referirse a quienes las necesitan es "persona con discapacidad", priorizando a la persona y evitando términos que puedan resultar ofensivos o discriminatorios.

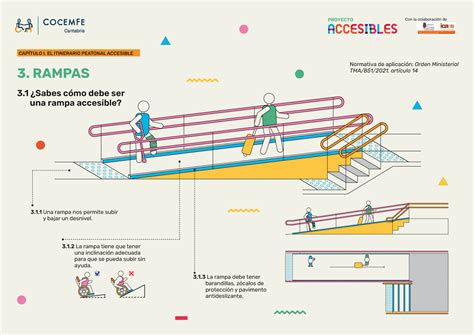

Principios Fundamentales para el Diseño de Rampas Accesibles

Para asegurar que una rampa sea accesible y funcional, deben considerarse diversos factores clave en su diseño y construcción, evitando errores comunes que anulan su propósito.

Itinerario Accesible y Ausencia de Obstáculos

Aunque parezca obvio, es necesario que el itinerario hasta la rampa esté libre de barreras arquitectónicas. Si el camino de acceso a la rampa presenta obstáculos o desniveles, su utilidad se ve comprometida. Además, las rampas deben estar siempre libres de obstáculos, como mobiliario, para que puedan ser utilizadas en cualquier momento por quienes las necesitan.

Un ejemplo de diseño deficiente se observa en una rampa interior para salvar escalones donde, a pesar de la rampa, la puerta de acceso tiene un escalón de unos 18 cm sin rampa alguna. Esto ilustra cómo una rampa bien intencionada puede ser ineficaz si el camino hasta ella no es accesible.

Pendiente

La pendiente es uno de los aspectos más críticos. Cuanto menor sea la pendiente, más sencilla y segura será de utilizar la rampa para todas las personas. Siempre que sea posible, se recomienda reducir el porcentaje de la pendiente, ya que pendientes demasiado pronunciadas no son salvables por una silla de ruedas.

Un claro ejemplo de diseño deficiente es una rampa con una elevadísima pendiente, que además puede tener un suelo deslizante, carecer de barandilla y, para colmo, finalizar en un escalón en su parte superior. Una rampa con estas características no solo es inútil, sino también muy peligrosa.

Zonas de Descanso y Longitud

Además de la pendiente, es fundamental que existan zonas de descanso intermedias. Una persona no puede subir una rampa sin parar durante mucho tiempo, incluso si la pendiente es ligera. Por lo tanto, como máximo, cada 20 metros de recorrido continuo se deben incorporar rellanos intermedios sin desnivel, permitiendo descansar, especialmente a usuarios de sillas de ruedas.

Las recomendaciones indican que no se deben diseñar tramos de más de 9 metros de longitud. Si la longitud total requiere superar este límite, se deben incluir rellanos de al menos 150 cm de profundidad.

Anchura

La anchura mínima recomendada para una rampa es de 120 cm, aunque lo ideal sería 150 cm para permitir una maniobra más cómoda. Rampas demasiado estrechas pueden impedir el paso de una silla de ruedas o incluso de un carro de la compra, como se ha observado en accesos a tiendas.

Barandillas y Pasamanos

Las rampas deben contar con barandillas a ambos lados, de forma continua en todo el recorrido, incluyendo las mesetas. En cuanto a la altura de colocación del pasamanos, lo ideal es que haya a doble altura para adaptarse a diferentes usuarios: el más alto entre 90 y 105 cm y el más bajo entre 70 y 85 cm, según las recomendaciones internacionales. El pasamanos debe ser firme y seguro, y los adosados a paredes deben mantener una separación mínima de 3.5 cm para permitir un agarre fácil.

En el caso de bordes de un piso transitable abiertos o vidriados hacia un plano inferior con una diferencia de nivel mayor de 30 cm, deberán estar provistos de parapetos o barandas de seguridad con una altura no menor de 80 cm. Estas barandas deben incluir un elemento corrido horizontal de protección a 15 cm del piso, una norma esencial que ayuda a personas con discapacidad visual.

Superficie y Acabados

El pavimento es otro aspecto crucial. Debe ser antideslizante, tanto en seco como en mojado, para prevenir accidentes. En el inicio y final de la rampa, se deben incluir superficies de diferente color y pavimento podotáctil para advertir a personas con discapacidad visual. Es importante evitar acabados donde las piezas estén separadas o los listones de madera vayan en la misma dirección de la marcha, ya que esto puede dificultar el desplazamiento y generar inseguridad.

Puertas y Accesos

Cuando una rampa conduce directamente a una puerta, esta también debe cumplir requisitos específicos. El ancho de vano mínimo debe ser de 120 cm libres. Las puertas deben abatir hacia afuera, y se deben adaptar manijas tipo palanca a una altura de 90 cm del nivel de piso terminado. Si son puertas de vidrio, deben ser de seguridad templado y estar señalizadas para evitar choques. En los pisos de las puertas principales, se requiere un cambio de textura o pavimento táctil de 30 cm antes y después de la puerta.

Normativas y Requisitos Específicos

La regulación de las rampas para personas con discapacidad varía según la legislación de cada país. A continuación, se presentan algunas de las normativas y requisitos generales a tener en cuenta.

Normativa en España: Código Técnico de la Edificación (CTE)

En España, el Código Técnico de la Edificación (CTE), específicamente el DB SUA 9 sobre Accesibilidad, establece los siguientes requisitos para las rampas accesibles:

• Pendientes máximas:
  • 10% en longitudes inferiores a 3 metros.
  • 8% en longitudes menores a 6 metros.
  • 6% para longitudes superiores a 6 metros.
• Anchura mínima: 1,20 metros, incluyendo al menos un pasamanos en uno de sus lados.
• Longitud máxima: La longitud de la rampa no puede exceder de 9 metros.
• Descansillos intermedios: Si la longitud de la rampa excede los 9 metros, se deben construir descansillos intermedios con una longitud mínima de 1,5 metros.

Normativa en México: Norma de Accesibilidad de la Secretaría de Gobernación

En México, la construcción de rampas para personas con discapacidad se rige por la Norma de Accesibilidad de la Secretaría de Gobernación. Algunos lineamientos a considerar son:

• Longitud sin descanso: Una rampa no puede superar los 6 metros sin un descanso intermedio.
• Pendiente: La pendiente se define como la relación entre la altura a cubrir (h) y la longitud del tramo en el plano horizontal (d) multiplicado por 100.
  • Para exteriores, con una altura máxima de 20 cm, la pendiente debe ser de entre 10% y 12%. En recorridos de hasta 1,5 metros, la pendiente máxima es de 12%. Para distancias de hasta 3 metros, la pendiente no debe rebasar el 10%.
  • Para rampas interiores, con alturas de hasta 30 cm, se recomienda una pendiente del 10%. En interiores, para rampas con distancias de hasta 3 metros, la pendiente debe ser menor al 10%.
  • Para longitudes intermedias de entre 3 y 6 metros, la pendiente se mantiene menor al 8%.
  • Para recorridos de 6 a 9 metros, la pendiente debe ser menor a 6%.
• Ancho mínimo: Las rampas deben construirse con un ancho mínimo de 120 cm.

Regulaciones en Perú

En Perú, la regulación se establece a nivel del Ministerio de Vivienda. Aunque se menciona un ancho libre mínimo de 90 cm, las recomendaciones a menudo superan esta cifra, estableciendo un ancho libre de 120 cm como más adecuado. Los pasamanos adosados a paredes deben mantener una separación mínima de 3.5 cm y su sección debe ser uniforme para una sujeción fácil y segura. Además, los bordes de pisos transitables abiertos hacia un plano inferior con una diferencia de nivel mayor de 30 cm deben tener parapetos o barandas de seguridad de al menos 80 cm de altura, con un elemento de protección horizontal a 15 cm del suelo.

Las regulaciones peruanas también detallan diferencias de nivel específicas para la aplicación de rampas, como las de hasta 0.25 m, de 0.26 hasta 0.75 m, de 0.76 hasta 1.20 m, de 1.21 hasta 1.80 m, y de 1.81 hasta 2.00 m, lo que indica la necesidad de adaptar el diseño de la rampa a la altura del desnivel a salvar.

Tipos de Rampas para Personas con Discapacidad

Existen diferentes tipos de rampas, adaptadas a diversas necesidades y espacios:

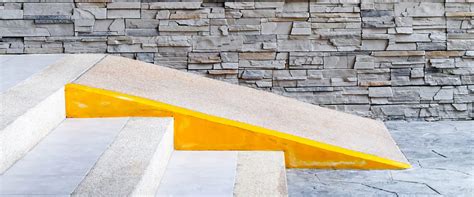

Rampa de Cemento (Permanente)

Este tipo de rampa se fabrica comúnmente de cemento para uso permanente. Se planifican desde la concepción de la obra y se integran al diseño arquitectónico, buscando acabados estéticos similares a la fachada de la edificación.

Rampa Prefabricada

Se utiliza en sitios donde no se planificó su instalación inicialmente. Son una alternativa atractiva por ser desmontables. Su acceso se fabrica de acero o madera, materiales de fácil manipulación y gran resistencia. Una rampa modular es una estructura prefabricada, compuesta por módulos ajustables que se ensamblan para crear una rampa accesible. Se utiliza como solución rápida y eficaz para eliminar barreras arquitectónicas, permitiendo el acceso a viviendas, edificios, escenarios, vehículos o espacios temporales. Se instala en entradas de casas, oficinas, colegios, escenarios, ferias, eventos, transporte y otros lugares donde se requiera accesibilidad sin obras permanentes.

Rampa Telescópica

Similar a la rampa plegable en cuanto a movilidad, se distingue por su versatilidad al permitir adquirir diferentes inclinaciones y alturas según los requerimientos del usuario.

Rampas Plegables y Portátiles

Las rampas plegables y portátiles son una solución versátil y eficiente para la accesibilidad temporal o en espacios donde no se pueden realizar obras permanentes. Sus ventajas principales incluyen:

• Fácil transporte y almacenamiento: Estas rampas pueden plegarse en un tamaño compacto, lo que facilita su transporte en un vehículo o su almacenamiento en un armario o espacio reducido. Algunos modelos incluso vienen con un asa para facilitar su transporte.
• Versatilidad: Pueden ser utilizadas en diferentes tipos de superficies, como escalones, bordillos, aceras, escaleras y entradas, lo que las hace ideales para cualquier entorno.
• Facilidad de instalación: Son muy fáciles de instalar y no requieren herramientas para su montaje; simplemente se colocan en el lugar deseado. Si se utiliza una rampa muy larga, por ejemplo, de 3 metros, se puede fijar con tornillería al primer nivel, donde apoya la parte superior, para mayor seguridad.
• Seguridad: Son seguras siempre que no se sobrepase el peso máximo permitido y recomendado. Suelen ser antideslizantes y ofrecen una superficie uniforme, lo que reduce el riesgo de accidentes y lesiones.
• Durabilidad: Generalmente están hechas de materiales resistentes como aluminio o acero, lo que las hace duraderas y resistentes al desgaste. Algunas están recubiertas con un revestimiento antideslizante para aumentar la seguridad.
• Economía: Su instalación y mantenimiento pueden ser más económicos que otras soluciones arquitectónicas, como la instalación de un elevador, y evitan la necesidad de obras permanentes y permisos administrativos.

Este tipo de rampas representa una solución ideal para personas mayores con movilidad reducida que encuentran dificultad para subir o bajar escaleras en una silla de ruedas o scooter eléctrico, así como para superar desniveles específicos como un escalón en la entrada de una casa.

Beneficios de la Implementación de Rampas Accesibles

La implementación de rampas para personas con discapacidad va más allá del cumplimiento normativo, aportando múltiples beneficios a la sociedad:

• Promueven la Inclusión y la accesibilidad: Permiten que todas las personas, independientemente de sus condiciones de movilidad, accedan a edificios, transporte público y espacios recreativos de forma autónoma y sin necesidad de ayuda.
• Cumplimiento de normativas y legislación: Cumplir con las normas de accesibilidad es una obligación legal y una responsabilidad social.
• Seguridad y prevención de accidentes: Las rampas bien diseñadas reducen el riesgo de caídas y accidentes tanto para las personas con discapacidad como para cualquier otro usuario.
• Aumentan el valor de los espacios: Los edificios con infraestructura accesible son más valorados, mejorando su imagen y reputación, y ampliando la clientela o el número de usuarios.
• Contribuyen a una sociedad más equitativa: Eliminan barreras físicas y fomentan la independencia, permitiendo la participación activa en la vida laboral, educativa y recreativa de todas las personas.

Proyecto: Construcción de una Rampa de Acceso Universal de Hormigón

A continuación, se detalla un proyecto práctico para construir una rampa de acceso universal de hormigón para sillas de ruedas y personas con movilidad reducida, la cual incluye una zona plana antes del acceso a la casa y barandas de seguridad.

Planificación y Preparación

Este proyecto contempla la construcción de una rampa de hormigón al costado de un radier de estacionamiento, con una pendiente de 4,6% (el máximo permitido para este tipo de rampas es 8%). El diseño incluirá una zona plana antes del acceso a la casa para un desplazamiento óptimo de la silla de ruedas, barandas en todo el trayecto desde el estacionamiento hasta la entrada, y un escalón de acceso alternativo.

El radier existente tiene aproximadamente 30 metros. El espacio preciso para la rampa en el estacionamiento y el área de transferencia (lugar para bajar del auto a la silla de ruedas) debe medir al menos 1,40 metros de ancho.

Antes de comenzar, es fundamental tizar todas las zonas de construcción. Se debe utilizar un tizador para trazar todas las líneas del plano, asegurando que queden rectas y definidas. Es crucial diseñar un buen plano y adecuar las medidas al lugar específico, respetando siempre las medidas estándar de acceso.

Construcción del Moldaje

Para el moldaje, se usarán tablas de pino cepillado de 1 por 6 pulgadas. Este moldaje debe afirmarse con fierros de 20 centímetros de largo en el exterior para evitar que se abra al momento de verter el hormigón. Las tablas de moldaje para la rampa, en este caso, medirán 3,12 metros de largo. Para cortar las tablas con la pendiente deseada, se usa el tizador desde la esquina inferior de un lado de la tabla hasta la esquina superior del otro lado.

Finalmente, se debe aplicar un desmoldante en las maderas de forma abundante, no más de 30 minutos antes de verter el hormigón.

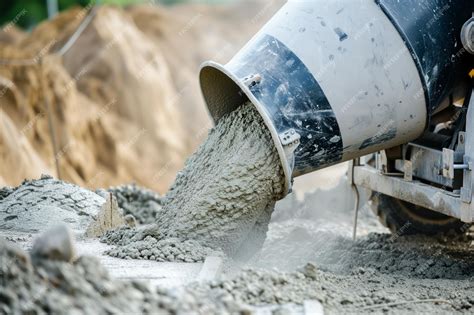

Mezcla y Vaciado del Hormigón

Se utilizarán sacos de hormigón rápido, con un rendimiento aproximado de 12 litros por saco. El hormigón debe mezclarse con agua, con un mínimo de 3 litros y un máximo de 3,75 litros por bolsa. Realizar la mezcla de casi 1 metro cúbico de hormigón a mano con pala es un trabajo pesado, por lo que se recomienda arrendar una betonera o trompo.

Las estructuras de hormigón necesitan un entramado de fierro en su interior para resistir mejor el peso que soportarán. Para esto, se emplea una malla acma de 10 por 10 centímetros.

Una vez vertido el hormigón, se utiliza un listón de madera o aluminio para emparejar el nivel de la superficie. Luego, se alisa con un platacho de madera o llana lisa. El hormigón debe permanecer tapado con un plástico durante las primeras 24 horas para un curado adecuado.

Montaje de Barandas

El montaje de las barandas comienza con las piezas de 92 centímetros, que son los pilares. Se procede de la siguiente manera:

• A 3 pilares se les colocará la primera "tee" a 10 centímetros desde el comienzo de la base y una segunda "tee" a 70 centímetros.
• A otros 3 pilares se les instalarán uniones cruz a 10 centímetros desde la base y a 70 centímetros.
• En los últimos 3 pilares, se deben poner las "tees" en 90 grados a 10 centímetros.

Finalmente, se fijan las bases de las barandas a la rampa. Se ubica un tarugo en cada agujero y se golpea con un martillo para insertarlos correctamente. La altura de la primera barra horizontal debe quedar a 10 centímetros del piso, lo cual es una norma fundamental para ayudar a personas con discapacidad visual.

Señalización

Para completar el proyecto, se pinta el símbolo para personas con discapacidad en el sector del estacionamiento. En el área de transferencia, se realiza un patrón de líneas diagonales con cinta de enmascarar, se pinta sobre ella y luego se retiran las cintas.

¡Proyecto terminado! De esta manera, se crea una rampa de acceso universal perfecta, que permite a cualquier persona con discapacidad o movilidad reducida, ya sea temporal o permanente, entrar sin problemas a una casa, contando con un espacio para bajar de un auto, barandas para seguridad y el espacio adecuado para un buen desplazamiento.
