Las rampas de acceso universal son elementos fundamentales para garantizar la autonomía y la inclusión de personas con movilidad reducida o que utilizan sillas de ruedas. Este artículo explorará desde la construcción de una rampa de hormigón hasta los aspectos normativos de su diseño, las ventajas de las rampas portátiles y las soluciones tecnológicas innovadoras en accesibilidad.
Construcción de una Rampa de Acceso Universal de Hormigón
Este proyecto detalla cómo construir una rampa de acceso universal, ideal para sillas de ruedas y personas con movilidad reducida. La rampa se construirá de hormigón, adyacente a un radier de estacionamiento, y su diseño incluirá características clave para la accesibilidad.
Características del Diseño de la Rampa
- La rampa tendrá una pendiente del 4,6%, lo cual está dentro del máximo permitido para este tipo de estructuras (hasta un 8%).
- Incluirá una zona plana antes del acceso a la casa, esencial para el desplazamiento óptimo de una silla de ruedas.
- Se instalarán barandas a lo largo de todo el trayecto, desde el estacionamiento hasta la entrada, para mayor seguridad.
- Contará con un escalón de acceso alternativo.
- El radier de estacionamiento utilizado para este proyecto es de aproximadamente 30 metros.
- El espacio preciso para la rampa en el estacionamiento y el área de transferencia (zona para bajar del auto a la silla de ruedas) debe medir al menos 1,40 metros de ancho.
Planificación y Diseño Preliminar

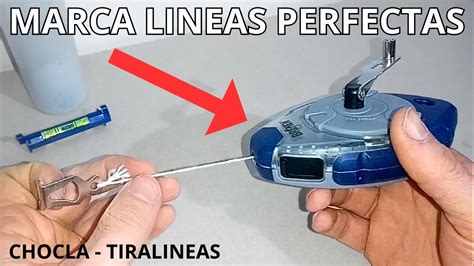

Antes de comenzar la construcción, es crucial una planificación detallada. Debes tizar todas las zonas que construirás utilizando un tizador para trazar las líneas del plano, asegurando que queden rectas y definidas. Las medidas de este proyecto se basan en el espacio donde fue implementado, por lo que es fundamental diseñar un buen plano y adecuar las medidas al lugar específico donde se realizará la rampa, respetando siempre las medidas estándar de acceso.
Preparación del Terreno y Moldaje

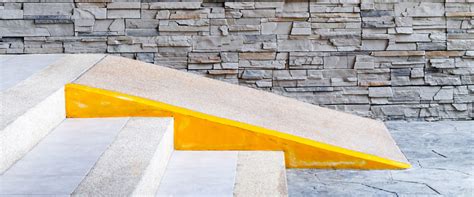

Para el moldaje, se utilizarán tablas de pino cepillado de 1 por 6 pulgadas. Este moldaje debe afirmarse en el exterior con fierros de 20 centímetros de largo para evitar que se abra al verter el hormigón. Las tablas de moldaje para la rampa, en este caso, medirán 3,12 metros de largo. Para cortar la tabla con la pendiente, se debe usar el tizador desde la esquina inferior de un lado hasta la esquina superior del otro. Es vital aplicar un desmoldante en las maderas de manera abundante, idealmente un máximo de 30 minutos antes de verter el hormigón.
Vaciado y Curado del Hormigón

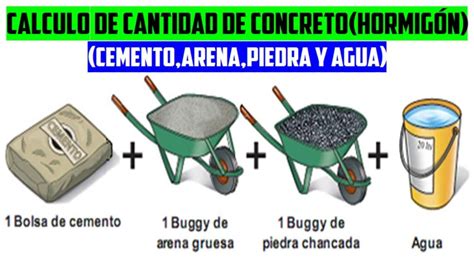

Se emplearán sacos de hormigón rápido, con un rendimiento aproximado de 12 litros por saco. La mezcla del hormigón debe realizarse con agua, utilizando un mínimo de 3 litros y un máximo de 3,75 litros por bolsa. Para preparar casi 1 metro cúbico de hormigón, se recomienda arrendar una betonera o trompo, ya que hacerlo manualmente es un trabajo pesado.

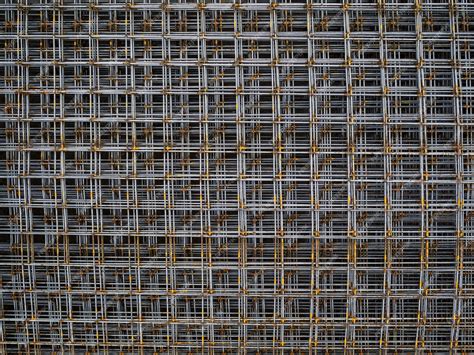

Las estructuras de hormigón necesitan un entramado de fierro en su interior para resistir el peso. Para ello, se utilizará una malla ACMA de 10 por 10 centímetros. Una vez vertido el hormigón, se debe usar un listón de madera o aluminio para emparejar la superficie y luego un platacho de madera o llana lisa para un acabado uniforme. Finalmente, el hormigón debe permanecer tapado con un plástico durante las primeras 24 horas para un curado adecuado.
Instalación de Barandas y Señalización

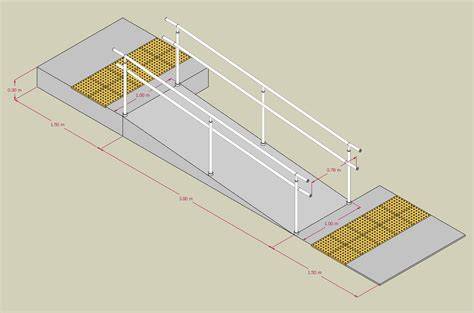

El montaje de las barandas comienza con piezas de 92 centímetros que servirán como pilares. La configuración de las uniones varía: a tres pilares se les colocarán las primeras tees a 10 centímetros desde la base y una segunda a 70 centímetros. Otros tres pilares llevarán uniones cruz a 10 y 70 centímetros de la base. En los últimos tres pilares, las tees se instalarán a 10 centímetros en 90 grados. Para fijar las bases a la rampa, se ubica un tarugo en cada agujero y se inserta con un martillo.
La primera barra horizontal de la baranda debe quedar a 10 centímetros del piso, una norma esencial para ayudar a personas no videntes. Para completar el proyecto, se pinta el símbolo de personas con discapacidad en el sector del estacionamiento. En el área de transferencia, se crea un patrón de líneas diagonales con cinta de enmascarar, se pinta sobre ellas y luego se retiran las cintas. Este proyecto finalizado proporciona una rampa de acceso universal segura y funcional para cualquier persona con discapacidad o movilidad reducida, facilitando el acceso a la vivienda con espacios adecuados para transferencia, seguridad y desplazamiento.
Tipos de Rampas: Fijas vs. Plegables Portátiles
Es cada vez más común encontrar rampas para personas con discapacidad en edificios públicos y privados. Esta solución arquitectónica ofrece una serie de ventajas que van más allá de la mera accesibilidad para personas con discapacidad física y movilidad reducida, sean temporales o permanentes.

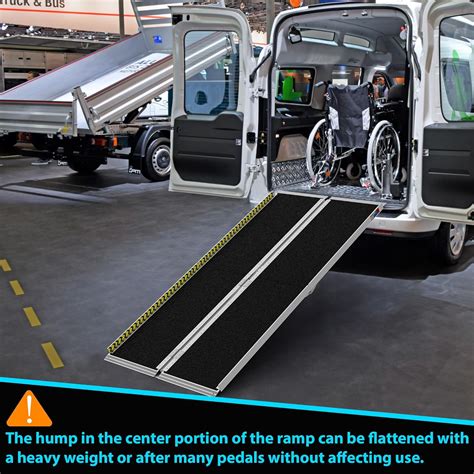

Ventajas de las Rampas Plegables Portátiles
Las rampas plegables portátiles ofrecen múltiples beneficios, destacándose por su versatilidad y facilidad de uso.
- Accesibilidad: Permiten a personas con discapacidad física y movilidad reducida acceder a edificios, locales y espacios públicos de forma autónoma y sin necesidad de ayuda, fomentando la independencia.
- Inclusión: Contribuyen a la inclusión social, aumentando la calidad de vida y la participación en la sociedad de las personas con movilidad reducida al facilitar su acceso a diversos espacios.
- Seguridad: Son una alternativa segura y estable para hacer accesibles las escaleras. Muchas de estas rampas son antideslizantes, ofreciendo una superficie uniforme que reduce el riesgo de accidentes y lesiones, siempre que no se sobrepase el peso máximo permitido.
- Flexibilidad: Se adaptan a diferentes situaciones y necesidades. Las rampas pueden ser fijas o portátiles, y se diseñan para diversas alturas y ángulos.
- Economía: Su instalación y mantenimiento suelen ser más económicos que otras soluciones arquitectónicas, como elevadores o plataformas elevadoras. Evitan la necesidad de obras mayores y los permisos asociados.
- Facilidad de Transporte y Almacenamiento: Una de sus principales ventajas es que pueden plegarse en un tamaño compacto, facilitando su transporte en un vehículo o su almacenamiento en espacios reducidos.
- Versatilidad de Uso: Se utilizan en diferentes tipos de superficies, incluyendo escalones, bordillos, aceras, escaleras y entradas, lo que las hace ideales para múltiples entornos.
- Durabilidad y Resistencia: Generalmente fabricadas con materiales resistentes como aluminio o acero, son duraderas y resistentes al desgaste. Algunas tienen revestimientos antideslizantes para mayor seguridad.
- Facilidad de Instalación: Son fáciles de instalar y no requieren herramientas para su montaje. Simplemente se colocan en el lugar deseado; algunos modelos incluyen asas para un transporte más sencillo. En el caso de rampas muy largas (ej. 3 metros), pueden fijarse con tornillería al primer nivel.
- Solución para Personas Mayores: Son ideales para personas mayores con movilidad reducida que encuentran dificultades para subir o bajar escaleras, o para caminar por terrenos irregulares.
Aspectos Clave del Diseño y Normativa de Rampas
El diseño de rampas accesibles debe cumplir con regulaciones específicas para garantizar la seguridad y funcionalidad. La Ordenanza General de Urbanismo y Construcciones (O.G.U.C. 2), entre otras normativas, establece directrices claras para estas estructuras.
Dimensiones Mínimas y Ancho
Para un correcto diseño, se recomiendan las siguientes anchuras mínimas:
- 0,90 m para permitir el paso de una persona en silla de ruedas.
- 1,50 m para permitir el cruce de dos personas (por ejemplo, en descansillos).
Es preferible que las rampas de acceso a edificios tengan una anchura de 1,50 m. Además, ninguna sección de la rampa debe exceder una longitud determinada en relación con su pendiente, un valor que debe verificarse con las leyes municipales locales.

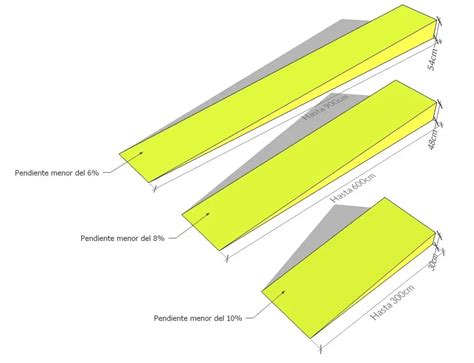

Pendiente e Inclinación

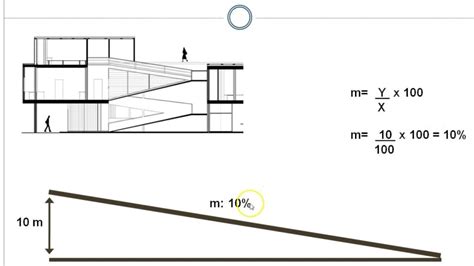

La pendiente de las rampas, en general, no debe superar el 8%. Esto implica que, por cada metro de longitud de la rampa (proyección al suelo), se obtiene una elevación de 8 cm. En casos de adecuación de edificios existentes, se pueden permitir pendientes superiores (hasta el 12%) cuando no es posible lograr una inclinación menor. Para recorridos peatonales exteriores, se deben emplear pendientes no superiores al 5%, con descansos de al menos 1,50 m de largo cada 15 m.
Secciones Planas y Descansillos
En el diseño de una rampa, es obligatorio prever una sección plana al inicio y al final de la rampa, y en cada punto donde cambie de dirección, incluyendo el final de cada tramo máximo. Los descansillos deben tener, por lo general, una superficie de 2,25 m². Más específicamente, cada 10 metros de longitud, y si hay interrupciones como puertas, la rampa debe incluir un reposo horizontal de dimensiones mínimas de 1,50 x 1,50 m o 1,40 x 1,70 m (1,40 m transversal y 1,70 m longitudinal al sentido de marcha), además del espacio necesario para la apertura de puertas. Los descansillos deben ser perfectamente planos.

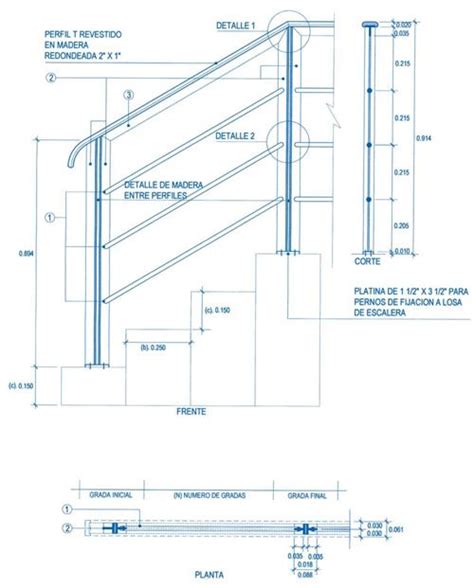

Barandillas, Bordillos y Pasamanos
Las barandillas deben tener una altura mínima de 1 m y ser imposibles de atravesar por una esfera de 10 cm de diámetro. Si la barandilla no es continua, la rampa debe contar con un bordillo de al menos 10 cm de altura. Aunque los pasamanos no siempre son obligatorios (generalmente si la pendiente supera el 6%), son altamente recomendados para facilitar la transitabilidad. Deben ubicarse a ambos lados de la rampa, a una altura entre 90 y 100 cm. Si la rampa tiene más de 6 m de ancho, se requiere un pasamanos central. En descansillos o tramos horizontales, el pasamanos debe prolongarse al menos 30 cm.
Pavimentación Antideslizante y Señalizaciones

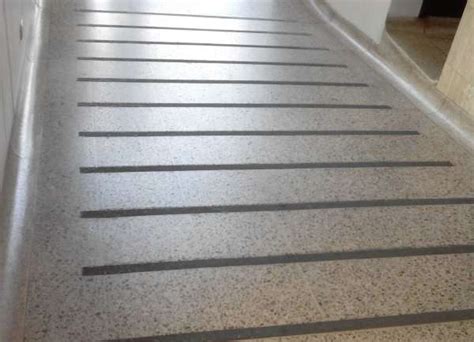

La pavimentación de una rampa debe ser antideslizante para garantizar seguridad y estabilidad en todo momento, incluso con pavimento mojado. Esto se logra con una rugosidad superficial adecuada, que se mide por el coeficiente de fricción. Se recomiendan cementos con estrías ligeras y regulares para un buen agarre sin obstaculizar el avance de las sillas de ruedas. Superficies demasiado lisas aumentan el riesgo de deslizamiento. Alternativamente, se pueden usar materiales como gres antideslizante, resinas texturizadas o concretos tratados con polvo de cuarzo, siempre asegurando continuidad y homogeneidad.
Además, es aconsejable incorporar una señalización en el suelo (por ejemplo, una franja de material diferente) perceptible por personas no videntes, que indique el inicio y el final de la rampa.
Desarrollo Regular y Continuidad de la Superficie
Es fundamental garantizar un desarrollo regular y homogéneo en toda la extensión de la rampa. La pendiente debe ser constante, evitando variaciones repentinas o cambios de inclinación que puedan comprometer la seguridad y el confort. Un diseño uniforme reduce el esfuerzo necesario, asegura un correcto desagüe pluvial y elimina obstáculos. La homogeneidad debe respetarse tanto en planta como en sección, con una superficie continua, libre de desniveles y con materiales antideslizantes adecuados, conjugando accesibilidad, ergonomía y normativa.
Diseño Accesible y Consideraciones de Costo
El diseño de rampas accesibles es clave para la accesibilidad universal. Integrar una rampa armónicamente en el contexto arquitectónico implica cumplir requisitos técnicos y dimensionales, y valorar la estética y funcionalidad de la obra. Los costos varían según factores como longitud, pendiente, tipo de estructura (fija de mampostería, modular metálica, prefabricada), materiales y complejidad de la instalación. Una rampa de hormigón armado integrada puede tener costos iniciales más altos, pero ofrece mayor durabilidad e integración, mientras que las soluciones prefabricadas son más económicas y rápidas, ideales para adecuaciones temporales.
Estética, Funcionalidad y Materiales Innovadores
Actualmente, existen soluciones que combinan diseño moderno y accesibilidad, como rampas de vidrio estructural con acero inoxidable, revestimientos de piedra natural antideslizante o pavimentaciones de resinas compuestas. Materiales innovadores como el aluminio y el acero galvanizado ofrecen ligereza y resistencia a la intemperie; el hormigón reforzado con fibras reduce el mantenimiento; y superficies de caucho reciclado o revestimientos fotocatalíticos mejoran la seguridad y sostenibilidad. Gracias a técnicas de diseño integrado (BIM), es posible estudiar el impacto visual y elegir acabados que se integren con la arquitectura existente, creando espacios inclusivos, estéticos, seguros y duraderos.
Proyectos Innovadores y Soluciones Tecnológicas en Accesibilidad
La tecnología y la innovación están impulsando nuevas formas de abordar la accesibilidad, no solo con rampas físicas, sino también con soluciones mecatrónicas y digitales.
Proyecto RAMPCO: Rampa Portátil Automática
El proyecto RAMPCO (Innovative portable traction ramp from smart composite materials for automatic ascending and descending of wheelchair users), financiado con fondos europeos, busca resolver las dificultades de los usuarios de sillas de ruedas para acceder a edificios con superficies irregulares. Este proyecto desarrolla una rampa portátil, plegable y extensible que permite subir y bajar de manera automática tanto en escaleras interiores como exteriores.
Los usuarios de sillas de ruedas manuales y eléctricas podrán activar la rampa para elevar su silla de manera segura y sin necesidad de ayuda, incluso en pendientes pronunciadas y en escaleras de hasta ocho peldaños, una característica distintiva de RAMPCO. Este proyecto de dos años ha involucrado a personas con discapacidad y propietarios de edificios en la elección del diseño óptimo, y sus avances prometen una tecnología pionera, fiable y rentable para derribar barreras físicas.
Sistema Mecatrónico para Acceso a Buses (Perú)

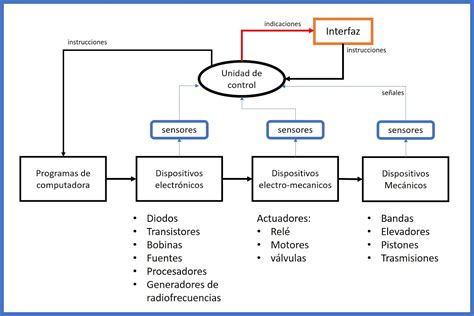

En Perú, se ha desarrollado el diseño de un sistema mecatrónico para permitir el acceso de personas con movilidad reducida a los buses de la línea roja del corredor complementario. Este sistema está compuesto por un sistema de elevación y uno de traslación, con una capacidad máxima de carga de 400 kg. Se eleva a una altura de 1,10 m con respecto a la acera a una velocidad de 0,50 cm/s, llevando al usuario a la entrada posterior del bus.
La geometría está diseñada para sillas de ruedas estándar (máximo 1,30 m de largo y 0,8 m de ancho). El proyecto detalla el diseño conceptual, mecánico (con cálculos y simulaciones de elementos finitos), eléctrico-electrónico y de control, incluyendo diagramas de funcionamiento y selección de componentes. El sistema de elevación se basa en un robusto mecanismo tipo tijera, mientras que el de traslación utiliza un mecanismo telescópico para el movimiento horizontal de cargas en voladizo. Un panel de control centraliza el controlador, relés de estado sólido y contactores para la gestión de sensores.
Accesibilidad Digital: La Aplicación 'Háblalo'

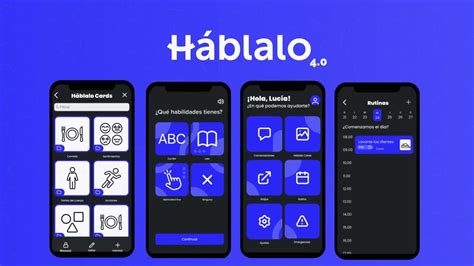

En 2016, el emprendedor tecnológico argentino Mateo Salvatto creó ‘Háblalo’, una aplicación gratuita que facilita la comunicación de personas con dificultades del habla. Salvatto describe la aplicación como una "rampa digital", destacando cómo la tecnología puede ofrecer interfaces adaptativas y compatibles con dispositivos de asistencia. Ejemplos incluyen lectores de pantalla para usuarios con discapacidad visual y subtítulos para personas sordas o con dificultades auditivas. Asistentes virtuales como Siri y Alexa son ejemplos cotidianos de tecnología inclusiva. Una mayor accesibilidad digital resulta en una experiencia de usuario más fluida, eficiente y satisfactoria. La inteligencia artificial tiene un potencial increíble para fomentar la inclusión, pero requiere un compromiso colectivo de desarrolladores, diseñadores y empresas, junto con educación y sensibilización sobre las necesidades de las personas con discapacidad, para avanzar hacia un mundo digital más inclusivo.
Herramientas para el Diseño de Rampas: Software BIM
Para aquellos que necesitan diseñar un proyecto de rampa, existen herramientas avanzadas que simplifican el proceso. El software de diseño arquitectónico BIM (Building Information Modeling) permite calcular la longitud y pendiente adecuadas de una rampa de manera eficiente. Estos programas ofrecen la posibilidad de extraer todos los dibujos DWG necesarios y visualizar el proyecto en 3D, sirviendo como una valiosa inspiración y guía para trabajos de diseño.
Preguntas Frecuentes sobre Rampas para Personas con Movilidad Reducida
¿Cuáles son generalmente las dimensiones mínimas de una rampa para personas con movilidad reducida?
La anchura mínima recomendada es de 0,90 m para el tránsito de una silla de ruedas y de 1,50 m para permitir el cruce de dos personas. Los descansillos deben tener al menos 1,50 x 1,50 m.
¿Cuál es generalmente la pendiente máxima para una rampa para personas con movilidad reducida?
La pendiente no debe superar el 8% en general. En casos de adecuación de edificios existentes, se permite una pendiente de hasta el 12%. Para recorridos peatonales exteriores, la pendiente recomendada es como máximo del 5% con descansos cada 15 m.
¿Cuándo se instalan los pasamanos en las rampas para personas con movilidad reducida?
Los pasamanos generalmente se utilizan si la pendiente supera el 6%, pero son recomendados en todos los casos. Deben estar presentes a ambos lados de la rampa, a una altura comprendida entre 90 y 100 cm, y prolongados al menos 30 cm en los tramos horizontales y descansillos.
¿Qué características debe tener la pavimentación de una rampa para personas con movilidad reducida?
La pavimentación debe ser antideslizante para garantizar la seguridad y estabilidad durante el tránsito, tanto de sillas de ruedas como de peatones con movilidad reducida, incluso en condiciones de pavimento mojado.
