Guía Completa sobre Barras de Seguridad y Diseño de Baños Accesibles

Los baños accesibles son espacios fundamentales para garantizar la seguridad y autonomía de las personas con movilidad reducida. Para lograrlo, es esencial considerar no solo las dimensiones generales del espacio, sino también la correcta instalación y elección de los elementos de apoyo, como las barras de seguridad.

Las barras de seguridad son dispositivos de apoyo diseñados para brindar estabilidad y soporte a personas con movilidad reducida. Se utilizan para facilitar movimientos como caminar, sentarse, levantarse o trasladarse de un lugar a otro. Estas barras se instalan en lugares donde las personas pueden necesitar apoyo adicional, como baños, pasillos, escaleras, accesos a edificios, duchas, camas clínicas y rampas.

Terminología Clave

Es importante utilizar una terminología adecuada y respetuosa. La forma correcta y respetuosa es decir "persona con discapacidad". Esta expresión prioriza a la persona y evita términos que etiquetan o discriminan. Términos como minusválido, discapacitado o ciego pueden resultar ofensivos.

Consideraciones Generales para el Diseño de Baños Accesibles

Diseñar un baño accesible implica cumplir con medidas y normativas específicas para asegurar la funcionalidad y seguridad.

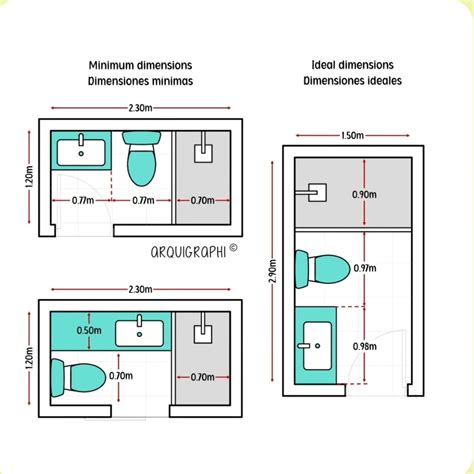

Medidas Mínimas del Baño

Las medidas mínimas de los baños para personas con discapacidad varían dependiendo de factores como el radio de giro de una silla de ruedas, que normalmente comprende 1,50 m de diámetro. Las medidas deben comprender el espacio necesario para cualquier silla de ruedas, ofreciendo así una segura accesibilidad y espacio de maniobra. Podemos afirmar que las medidas internas de un baño para personas con discapacidad deben ser mayores que 1,50 m x 1,50 m.

Aunque gran parte de la población piensa que un baño para personas con discapacidad simplemente debe contar con mucho espacio, adaptar baños para personas con discapacidad conlleva mucho más trabajo, ya que están regidos por una normativa que detalla características específicas a cumplir. Para que se consideren accesibles, todos los elementos de un cuarto de baño deben estar adaptados, contar con las medidas estándar tanto en superficie como en altura de accesorios, y disponer de una serie de barras de apoyo, enchufes, toalleros y espejos determinados.

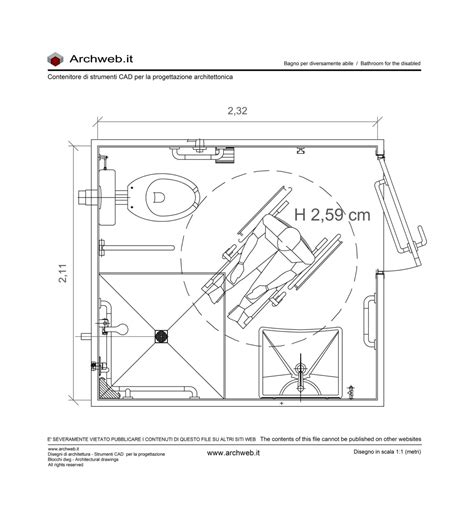

Puertas de Acceso

Las puertas de los baños para personas con discapacidad deben tener un ancho total mínimo de 90 cm y un ancho libre mínimo de 85 cm, lo que ofrece una accesibilidad adecuada. Por otro lado, las puertas pueden ser batientes o corredizas.

• Batientes: deben tener una apertura libre hacia el exterior. Se aconseja su apertura hacia afuera para que, en caso de haber una caída en el interior, la puerta pueda abrirse sin ningún problema.
• Corredizas: son una excelente opción cuando el espacio es limitado.

La manija de la puerta debe estar situada a una altura entre 0,80 m y 1,20 m, ser de funcionamiento a presión o palanca, y maniobrable con una sola mano. El esfuerzo necesario para abrir la puerta debe ser inferior o igual a 50 N (5kg), ya sea una puerta equipada o no con un dispositivo de cerradura automática.

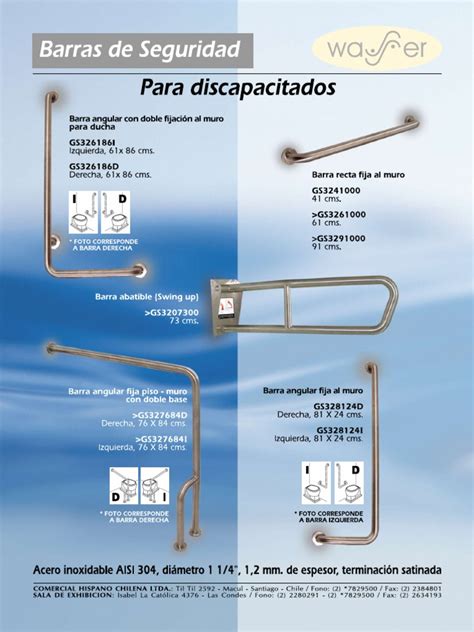

Barras de Seguridad: Tipos y Características

Si hay un elemento que no puede faltar en un baño para personas con discapacidad, son las barras de apoyo o asideros. Existen diferentes tipos de barras de seguridad que se adaptan a distintas necesidades y configuraciones de espacio.

Barras Rectas

Las barras rectas son las más comunes y deben medir al menos 60 cm de largo. Se instalan firmemente en la pared y son ideales para proporcionar apoyo adicional en zonas como la ducha y el inodoro. Se pueden montar junto a la bañera, el lavabo, el WC, la ducha y en cualquier lugar donde sean útiles para una persona con discapacidad. Las longitudes más comunes son entre 30 y 80 cm, y luego 160 cm, donde hay un soporte adicional en el centro.

Barras Angulares

Las barras angulares permiten reposar el antebrazo y están diseñadas para personas que necesitan un poco más de ayuda, como adultos mayores. Se fijan a la pared y son perfectas para áreas donde se requiere un apoyo continuo. Se caracterizan por un ángulo de doblado del tubo en diferentes direcciones, generalmente en un ángulo de 90 grados. Hay cuatro tipos principales de estas barandillas y tres de ellas tienen versiones izquierda y derecha:

• Para bañera-ducha: Se montan ya sea en la ducha o junto a la bañera. Debido a sus dimensiones (generalmente 60 x 60 x 60 x 60 cm) y su diseño, son muy útiles durante el baño.
• Pared-suelo: Se deben montar junto al inodoro, a ambos lados. Estas barandillas permiten mantener el equilibrio o moverse hacia y desde la silla de ruedas. Generalmente tienen 70 cm de altura, y el brazo dirigido hacia la pared también mide 70 cm.
• Angulares para WC y ducha: Se pueden usar tanto en el inodoro como en la ducha. Los tamaños más comunes son: 70 x 50 cm, 60 x 40 cm y 80 x 40 cm. Vienen en versiones izquierda y derecha.
• Angulares para ducha: Se deben montar exclusivamente en la ducha. No vienen en versiones izquierda y derecha, y sus dimensiones son generalmente 70 x 70 cm.

Barras Curvas

Las barandillas curvas se caracterizan por un ángulo semicircular del tubo del que están hechas, y se pueden dividir en aquellas montadas en la pared y en el suelo.

• Barras curvas fijas: Tienen el brazo inmóvil. Se montan a ambos lados del lavabo. Esta ubicación se debe a que una persona con discapacidad o mayor puede necesitar apoyo a ambos lados al estar de pie por un período prolongado.
• Barras curvas abatibles: Todo el brazo se puede levantar verticalmente, lo que permite una mayor maniobrabilidad para la persona en silla de ruedas. Se montan en la pared junto al WC o la ducha, ya que en estos lugares es muy útil poder levantar el brazo de la barandilla.

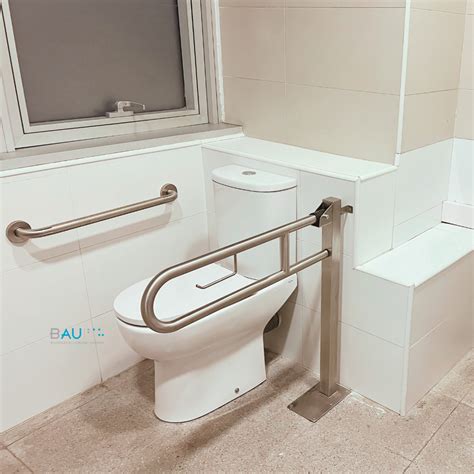

Barras Abatibles

Las barras abatibles son una excelente opción cuando el espacio es limitado. Se pliegan cuando no están en uso, ocupando poco espacio. Necesitan un área libre de 120 cm de largo y 80 cm para maniobrar.

Materiales y Dimensiones de las Barras

Existen dos diferentes materiales en barras de seguridad: acero esmaltado con pintura electrostática (resistente a óxido y deterioro), y acero cromado inoxidable (resistente a óxido, corrosión y deterioro). Con respecto a su tamaño, existe una gran variedad de barras de seguridad que se amoldan de acuerdo a las dimensiones de un baño.

Las barras de seguridad deben tener fácil accesibilidad para personas que se encuentran en sillas de ruedas y han de tener una sección circular con un diámetro de entre 30 y 40 mm. Además tienen que estar separadas de la pared entre 45 y 55 mm para que sea más sencillo apoyarse en ellas. La fijación mínima que deben soportar ha de ser la equivalente a 1 kN (100 Kg.), sea cual sea la dirección.

Además, se deben distinguir cromáticamente de los demás elementos del sanitario.

Instalación de Barras de Seguridad

Para la instalación de las barras de seguridad, es crucial seguir un procedimiento adecuado para garantizar su estabilidad y resistencia.

Ubicación y Altura

• Inodoro: Instala las barras de seguridad a 75 cm del suelo y a 40 cm del eje del WC. Esto proporciona un apoyo seguro al sentarse y levantarse. Las barras abatibles deben instalarse a 75 cm desde el piso, dejando 80 cm entre barra y barra en el WC. Cuando el inodoro se instale junto a un muro, el eje longitudinal de este artefacto deberá estar a 0,40 m del muro. En este caso, se deberá proveer una barra recta de apoyo fija en el muro a un costado del inodoro. Al otro costado, que corresponde al espacio de transferencia lateral, se deberá proveer de una barra abatible ubicada a 0,40 m del eje longitudinal del inodoro. Ambas barras deberán ser antideslizantes, tener un diámetro entre 3,5 cm y un largo mínimo de 0,60 m, y estarán ubicadas a una altura de 0,75 m.
• Ducha: Coloca una barra horizontal a 90 cm de altura. Además, es útil una barra vertical a 60 cm del suelo en la entrada de la ducha.

Asegúrate de que las marcas estén a la altura y distancia correctas antes de perforar.

Pasos de Instalación

Para una instalación segura y duradera, se requiere el uso de herramientas específicas y la atención a los detalles:

1. Elección del lugar: Lo primero que debes hacer antes de instalar una barra de seguridad para el baño es elegir bien el lugar, siguiendo las recomendaciones de ubicación.
2. Perforar el muro: Usa un taladro con broca para hormigón si es un muro sólido. Si el muro tiene cerámica, empieza con una broca de punta de diamante para evitar que la cerámica se rompa.
3. Fijar la barra: Usa tacos de nylon y tornillos para asegurar la barra en su lugar. Si instalas barras en una tabiquería liviana, asegúrate de fijarlas en los montantes. No uses tarugos de paloma en tabiquerías, ya que no proporcionan el soporte necesario.

Por el peso que van a aguantar estos soportes, lo indicado es que los instales en un muro sólido.

Equipamiento Específico del Baño Accesible

Además de las barras de seguridad, otros elementos del baño deben ser adaptados.

Lavabos

Un aseo adaptado para personas con movilidad reducida debe incluir lavabo pero no tendrá pedestal. Además, debe disponer de un espacio libre inferior mínimo de 70 cm de altura y 50 cm de profundidad. La finalidad es que una persona en silla de ruedas pueda utilizarlo sin ningún inconveniente. Por otro lado, la altura de la cara superior del mismo estará a 85 cm. El espacio de aproximación frontal en lavabos debe disponer de un espacio suficiente para una aproximación frontal u oblicua. En caso de aproximación frontal: 0,80 m de anchura por 1,20 m de longitud. En caso de aproximación lateral: 0,80 m de anchura por 1,50 m de longitud.

Inodoros

Los inodoros para personas con discapacidad deben contar con unas medidas y unas distancias concretas para que mover la silla de ruedas hacia el inodoro y viceversa sea más sencillo. La altura del asiento del inodoro ha de ser de 45 o 50 cm. El espacio de transferencia lateral de anchura en inodoros se debe medir desde el borde lateral del mismo hasta la pared o hasta cualquier otro elemento que obstaculice la transferencia y debe ser ≥ 80 cm. El fondo hasta el borde frontal del inodoro debe medir ≥ 75 cm.

Duchas

En el caso de incluir una ducha en un aseo o vestuario para personas con discapacidad, la ducha tendrá al menos 90 cm de ancho x 120 cm de fondo. Si se trata de un gimnasio y el espacio se va a destinar concretamente a la ducha, las medidas se ampliarán hasta 180 cm x 180 cm. De la misma forma, frente a la zona de ducha debe existir una zona sin obstáculos de 80 cm de ancho y 120 cm de fondo. Además, el suelo de la ducha debe ser enrasado con pendiente de evacuación ≤ 2%.

Normativa para Baños Accesibles

Es fundamental conocer las normativas vigentes en cada país al diseñar baños para personas con discapacidad.

Normativa Española

La normativa principal de España es el "Documento Básico de Seguridad de Utilización y Accesibilidad del Código Técnico de la Edificación" (CTE DB-SUA). En el CTE DB-SUA, y más específicamente en el SUA 9, referente a la accesibilidad, se definen las exigencias mínimas de un "aseo accesible".

Los servicios higiénicos accesibles cumplen las condiciones siguientes:

• Está comunicado con un itinerario accesible.
• El espacio de giro tiene un diámetro Ø 1,50 m libre de obstáculos.
• Las puertas son abatibles hacia el exterior o correderas.
• Dispone de barras de apoyo, mecanismos y accesorios diferenciados cromáticamente del entorno.

Medidas mínimas según la normativa Española: 1,80 m x 1,90 m.

Equipamientos:

• Lavabo: Espacio libre inferior mínimo de 70 (altura) x 50 (profundidad) cm. sin pedestal. Altura de la cara superior ≤ 85 cm.
• Inodoro: Espacio de transferencia lateral de anchura ≥ 80 cm y ≥ 75 cm de fondo hasta el borde frontal del inodoro. En uso público, espacio de transferencia a ambos lados. Altura del asiento entre 45 - 50 cm.
• Ducha: Espacio de transferencia lateral de anchura ≥ 80 cm al lado del asiento. Suelo enrasado con pendiente de evacuación ≤ 2%.
• Urinario: Cuando haya más de 5 unidades, altura del borde entre 30 - 40 cm al menos en una unidad.
• Barras de apoyo: Fáciles de asir, sección circular de diámetro 30-40 mm. Separadas del paramento 45-55 mm. Fijación y soporte, soportan una fuerza de 1 kN (100 kg) en cualquier dirección. Las barras horizontales se sitúan a una altura entre 70-75 cm y de longitud ≥ 70 cm. Son abatibles las del lado de la transferencia. En inodoros, una barra horizontal a cada lado, separadas entre sí 65-70 cm. En duchas, barras de apoyo horizontal de forma perimetral en al menos dos paredes que formen esquina y una barra vertical en la pared a 60 cm de la esquina o del respaldo del asiento.
• Mecanismos y accesorios: Espejo: altura del borde inferior del espejo ≤ 0,90 m, o es orientable hasta al menos 10º sobre la vertical. Altura de uso de mecanismos y accesorios entre 0,70 - 1,20 m.
• Asientos de apoyo en duchas y vestuarios: Dispondrán de asiento de 40 (profundidad) x 40 (anchura) x 45-50 cm (altura), abatible y con respaldo. Espacio de transferencia lateral ≥ 80 cm a un lado.

La apertura de puertas de aseo accesible y de aseo general debe permitir la asistencia a una persona que pueda caer accidentalmente en el interior del baño para personas con discapacidad y que no quede atrapada, por lo que su puerta de acceso no debe ser abatible hacia el interior.

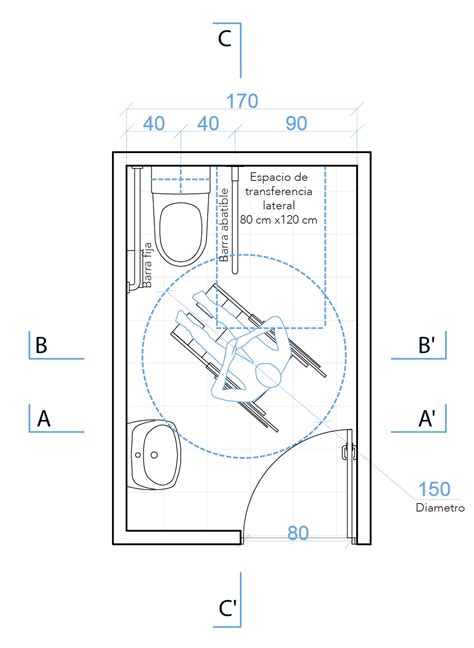

Normativa Chilena

La normativa vigente Chilena que contiene los parámetros para diseñar baños para personas con discapacidad es la "Ordenanza General de Urbanismo y Construcciones" (OGUC). Las medidas mínimas para los sanitarios deben respetar el radio de giro de las sillas de ruedas. Esto quiere decir que el baño debe tener un área mayor a 1.76 m2.

Medidas mínimas según la normativa Chilena: 1,60 m x 2,40 m.

El Decreto 50 establece que:

• Los edificios que contemplen servicios higiénicos, deberán contar como mínimo con un servicio higiénico de uso preferencial para personas con discapacidad, pudiendo ser de uso alternativo para ambos sexos.
• Sus dimensiones y distribución de artefactos en su interior deberán contemplar una superficie que permita giros en 360º de una silla de ruedas, considerando para ello un diámetro de 1,50 m. Dicho diámetro podrá incluir el área bajo el lavamanos, para lo cual éste no podrá contemplar pedestal u otro elemento que impida o dificulte dicho giro, o la aproximación frontal de una persona con discapacidad en silla de ruedas.
• La puerta de acceso consultará un vano de mínimo de 0,90 m con un ancho libre mínimo de 0,80 m y abrirá preferentemente hacia el exterior.
• El lavamanos deberá estar ubicado a una altura de 0,80 m desde el nivel de piso terminado, dejando un espacio libre bajo su cubierta de 0,70 m.
• El espejo deberá estar instalado a una altura máxima de 3 cm del punto más alto de la cubierta o del lavamanos.
• El inodoro deberá contemplar al menos un espacio de transferencia lateral y paralelo a este artefacto, de al menos 0,80 m de ancho por 1,20 m de largo.
• La altura de asiento del inodoro será de 0,46 m a 0,48 m.
• Cuando el inodoro se instale junto a un muro, el eje longitudinal de este artefacto deberá estar a 0,40 m del muro. En este caso se deberá proveer una barra recta de apoyo fija en el muro a un costado del inodoro. Al otro costado, que corresponde al espacio de transferencia lateral, se deberá proveer de una barra abatible ubicada a 0,40 m del eje longitudinal del inodoro. Ambas barras deberán ser antideslizantes, tener un diámetro entre 3,5 cm y un largo mínimo de 0,60 m, y estarán ubicadas a una altura de 0,75 m.
• Los accesorios de baño deberán ser instalados a una altura máxima de 1,20 m y no podrán obstaculizar la circulación o el giro de una silla de ruedas.
• Si contase con botón de emergencia, éste estará instalado sobre los 0,40 m de altura.
• Los accesorios para el inodoro deberán estar a no menos de 0,40 m y a no más de 0,80 m de altura.

Normativa Mexicana

La Secretaría de Desarrollo Urbano y Vivienda (SEDUVI) es la dependencia encargada de la política urbana de la Ciudad de México. El Manual de las Normas Técnicas Complementarias de Accesibilidad forma parte del Reglamento de Construcciones para el Distrito Federal.

Medidas mínimas según la normativa Mexicana: 1,70 m x 1,70 m.

Específicamente en el SA 08 (3.2.2 fracción III Dimensiones mínimas de los espacios para muebles sanitarios-­NTCPA del RCDF) se establece que:

• En los sanitarios de uso público, se debe destinar, por lo menos, un espacio para escusado de cada cinco para uso prioritario de personas con discapacidad.
• Las medidas del espacio para escusado serán de 1.70m por 1.50m.
• El escusado deberá tener una altura entre 0.45m y 0.50m respecto al piso terminado.
• A un lado del escusado deberá contar con un área mínima de 0.90m de ancho por un fondo de 1.50m. El centro del escusado debe estar a una distancia máxima de 0.45m al paramento lateral corto.
• Debe colocarse en el paramento lateral más cercano mínimo una barra de apoyo horizontal de 0.60m de longitud que sobresalga un mínimo de 0.25m del borde frontal del escusado, con su centro a un máximo de 0.40m del eje del escusado, la barra debe estar a una altura de 0.80m sobre el nivel del piso.
• Los accesorios del escusado no deben de colocarse a una altura mayor de 1.20 m y menor a 0.35 m en su área superior de accionamiento ni a una distancia mayor a 0.15m del escusado.
• En el área de lavabos se debe colocar un lavabo para uso por personas sobre silla de ruedas con las características adecuadas.

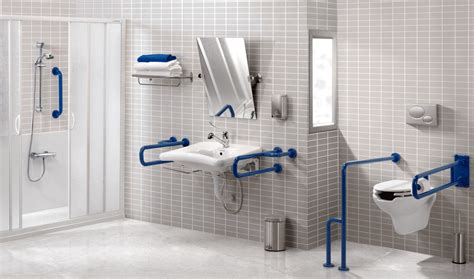

Otros Accesorios Útiles para el Baño Accesible

Además de las barras de seguridad, existen otros elementos que mejoran significativamente la accesibilidad y comodidad en el baño.

Espejos

Los espejos basculantes para baño son un elemento esencial en cualquier baño accesible; permiten verse tanto de pie como sentado, lo que mejora significativamente la comodidad de las personas en silla de ruedas o con muletas. Los espejos se deben colocar a una altura máxima de 90 cm en el borde inferior, o ser orientables hasta al menos 10º sobre la vertical.

Asientos de Ducha y Taburetes

Los asientos de ducha se montan en la ducha y se pueden clasificar en asientos con y sin soporte. Generalmente tienen una dimensión de 40 x 40 cm. Permiten a las personas mayores o con discapacidad usar la ducha de manera cómoda. Las sillas de ducha abatibles se instalan en la pared y pueden plegarse cuando no están en uso, ahorrando espacio y facilitando la limpieza del área. También existen sillas de ducha móviles con altura ajustable.

Los taburetes de ducha tienen la misma función que las sillas de ducha, es decir, ayudan a las personas mayores y con discapacidad a ducharse. Los asientos de bañera ayudan a las personas mayores o con discapacidad a bañarse en la bañera, y generalmente no están instalados de manera permanente.

Platos de Ducha

El tamaño estándar del plato de ducha para personas con discapacidad es de 90 x 90 cm, lo que proporciona un mayor espacio de maniobra. Su característica principal es un borde bajo, ya que las personas con discapacidad pueden tener problemas para entrar en un plato de ducha normal con bordes altos.

Soportes y Otros Accesorios

• Instala un portarrollos a 45 cm del suelo debajo de las barras en el baño para mayor comodidad.
• Las barras de la ducha deben tener una superficie antideslizante para evitar accidentes.
• Otros productos útiles son el cepillo de WC para personas con discapacidad, que tiene un mango más largo y por lo tanto, es más fácil de usar.
• El suelo debe ser antideslizante.
• El resto de accesorios de baño como el toallero, el jabón, etc., deben estar a 120cm.

Las barras de seguridad no solo proporcionan un apoyo físico, sino que también ofrecen tranquilidad tanto a los usuarios como a sus familiares. La finalidad de estos elementos es garantizar un correcto uso, funcionamiento y accesibilidad a la persona que lo va a utilizar, logrando la igualdad e inclusión social de personas que padecen algún tipo de discapacidad. En los hogares, es indispensable la autonomía a la hora de movilizarse en los espacios interiores. Para las personas con movilidad reducida, esto es un desafío diario, por lo que es necesario tener algunos implementos que ayudan al desplazamiento y uso de los diferentes lugares del hogar, como lo son las barras de seguridad para el baño.
