El Diagrama de Ishikawa, también conocido como Diagrama de Causa y Efecto, Diagrama de Espina de Pescado o Diagrama Causa Raíz, es una poderosa herramienta gráfica clave en la gestión de calidad y mejora de procesos. Su propósito principal es identificar, organizar y analizar las posibles causas subyacentes de un problema específico o un resultado indeseable.
Este método facilita la visualización de relaciones complejas entre causas y efectos, convirtiéndolo en un recurso inestimable para desentrañar y resolver conflictos multifactoriales en diversos sectores como la industria, la salud y la gestión empresarial. Su estructura visual ayuda a los equipos a explorar las causas raíz, yendo más allá de los síntomas, para que las fallas que afectan el rendimiento de un proceso, producto o servicio puedan ser abordadas de manera efectiva.
Orígenes y Antecedentes del Diagrama de Ishikawa
El creador del Diagrama de Ishikawa fue el profesor japonés Kaoru Ishikawa, químico, empresario y gurú de calidad, quien lo desarrolló en la década de 1960. Ishikawa creía que todos los problemas eran el resultado de un error o una ineficacia en alguna parte del flujo de trabajo. Su objetivo era proporcionar una herramienta efectiva para identificar las causas fundamentales de los problemas en diversas industrias, incluida la manufactura industrial y la industria sanitaria.
En este sentido, el enfoque en las causas raíz se ha convertido en una parte integral de la dirección y administración, y el diagrama de pescado se ha consolidado como una herramienta esencial en la mejora de la calidad y la resolución de problemas en distintos ámbitos.
Estructura y Componentes Clave del Diagrama de Espina de Pescado

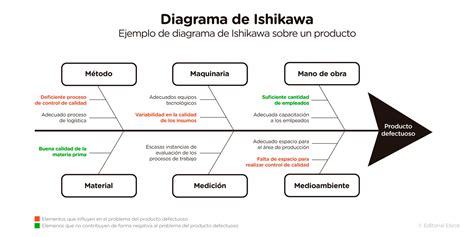

El Diagrama de Ishikawa se asemeja a un esqueleto de pez. Se divide en dos partes fundamentales: la “cabeza” y el “cuerpo” del pescado. La estructura visual es intuitiva y se compone de:
- Cabeza del pez: Situada al extremo derecho del diagrama, describe de manera concisa el problema principal o efecto que se desea analizar.
- Columna vertebral: Una línea horizontal larga que recorre el centro del diagrama, orientada hacia el problema principal.
- Espinas principales: Líneas inclinadas de 45° que se extienden desde la columna vertebral. Representan las principales categorías de causas que pueden estar contribuyendo al problema.
- Huesos o espinas secundarias: Líneas más pequeñas que parten de las espinas principales. En ellas se anotan las causas específicas o factores que contribuyen a cada categoría. Estas pueden desglosarse aún más en causas terciarias si es necesario.
Categorías Comunes de Causas: Las "6 Ms"
Una de las fortalezas del Diagrama de Ishikawa radica en la organización lógica de causas potenciales. Esta representación gráfica posee diferentes categorías que son conocidas comúnmente como las “6 Ms” y se utilizan para organizar los posibles orígenes que contribuyen a un problema. Estas categorías proporcionan una estructura lógica para identificar y organizar los posibles fundamentos de un conflicto, fomentando el análisis de diferentes dimensiones del problema.
- Método: Se refiere a los procesos y métodos utilizados en una situación o problema particular. Incluye la forma en que se realizan las tareas, los procedimientos operativos y cualquier proceso relacionado, como instrucciones poco claras o la falta de estandarización.
- Materiales: Las causas relacionadas con los materiales involucran la calidad, la disponibilidad y la idoneidad de los materiales utilizados en un proceso o situación. Esto puede incluir materias primas, productos químicos, suministros, piezas caducadas o dañadas, y otros insumos.
- Mano de Obra (Personal): En esta categoría, se considera cómo el factor humano contribuye a la generación de la situación. Esto abarca la capacitación, la experiencia, la motivación, la asignación de tareas, el desempeño del personal involucrado, la rotación o el error humano.
- Máquinas (Machine): Las causas relacionadas con las máquinas se centran en los equipos y herramientas utilizadas en un proceso. Esto incluye el estado de las instalaciones y dispositivos, su mantenimiento, su eficacia, eficiencia, capacidad o problemas de calibración.
- Medio Ambiente (Environment o Madre Naturaleza): Esta categoría abarca el entorno en el que se lleva a cabo un proceso. Puede incluir factores químicos, físicos, climáticos, condiciones de trabajo (iluminación, ruido) y cualquier otro elemento del entorno que pudiera influir en la situación.
- Medición (Measurement): Las causas relacionadas con la medición se refieren a cómo se recopilan y utilizan los datos. Esto incluye la precisión de las mediciones, la frecuencia de seguimiento, la calidad de la información recopilada, o la ausencia de métricas clave (KPI).
Al considerar cada una de estas jerarquías individualmente, se puede abordar la identificación de las causas raíz del problema de una manera más exhaustiva y efectiva.
Modelo Adaptado para Servicios y Oficinas
En entornos administrativos, empresas digitales o áreas de servicio, el modelo clásico de las 6 Ms puede adaptarse para reflejar mejor los factores relevantes. Las categorías comunes incluyen:
- Personas: Habilidades, compromiso, comunicación, agotamiento, falta de conocimiento.
- Procesos: Flujo de trabajo, burocracia, falta de estandarización, procedimientos de escalamiento, gestión de solicitudes.
- Tecnología/Sistemas: Problemas de integración, rendimiento de plataformas, herramientas obsoletas, falta de automatización, acceso móvil.
- Clientes: Expectativas, comunicación, satisfacción, demandas estacionales, solicitudes vagas.
- Políticas y Normas: Procedimientos internos, requisitos legales, políticas demasiado formales.
- Cultura Organizacional: Estilo de liderazgo, resistencia al cambio, tolerancia al retrabajo, apoyo de la dirección, prioridades estratégicas.
Es importante recordar que las categorías están destinadas a servir como guías, no reglas estrictas, y se anima a ajustarlas según la realidad de cada organización o la naturaleza del problema.
Beneficios y Ventajas del Diagrama de Ishikawa
Las ventajas del diagrama de Ishikawa son notables, ya que fomentan y favorecen la colaboración interdisciplinaria y se integra perfectamente en un enfoque de mejora continua. Algunos de los numerosos beneficios que puede ofrecer a una organización incluyen:
- Enfoque en Causas Raíz: Permite identificar y abordar las causas fundamentales de los problemas, lo que lleva a soluciones más efectivas y sostenibles, evitando soluciones rápidas y superficiales.
- Colaboración Interdisciplinaria: Involucra a profesionales de diferentes áreas, fomentando el trabajo en equipo, el intercambio de conocimientos y una variedad de perspectivas para el análisis.
- Prevención de Problemas Futuros: Al encontrar la causa raíz del problema, se soluciona el problema en su origen y se mitigan los problemas futuros, evitando que surjan los mismos o similares inconvenientes.
- Mejora Continua: Se integra naturalmente en un enfoque de mejora continua, lo que permite a las organizaciones abordar problemas de manera proactiva y evolucionar con el tiempo.
- Toma de Decisiones Informadas: Proporciona una base sólida para la toma de decisiones al asignar recursos de manera más eficiente, implementar soluciones con mayor precisión y monitorear el progreso.
- Facilidad de Aplicación: Es una metodología fácil y barata de aplicar, lo que la convierte en una de las técnicas de resolución de problemas preferidas por las empresas.
- Visualización Clara: Es una herramienta visual que añade estructura y claridad a la resolución de problemas, indicando el problema y sus posibles causas en un solo lugar.
¿Cómo Crear un Diagrama de Ishikawa?
Crear un Diagrama de Ishikawa es un proceso sencillo, pero requiere una metodología detallada para ser efectivo. Para conseguir un diagrama eficaz, se deben seguir estos pasos:
- Definir el Problema (Efecto): Lo primero es identificar y definir con precisión el problema o efecto que se va a abordar. Este será la “cabeza” del pescado. Debe ser lo más claro y conciso posible, sin ser ambiguo. Por ejemplo, "retraso en la aprobación de proyectos" o "ventas estancadas".
- Reunir un Equipo Multidisciplinario: Los diagramas de Ishikawa suelen diseñarse en equipo. Involucrar a personas de diferentes áreas de la organización fomenta la colaboración y aporta diversas perspectivas al análisis.
- Dibujar el Esquema Básico del Diagrama:
- Trazar una línea horizontal sobre toda su longitud, que será la "columna vertebral" del pescado.
- En el extremo derecho, en lo que sería la "cabeza", anota el problema principal.
- Dibuja unas líneas en ángulo (espinas principales) hacia arriba y otras hacia abajo desde la columna vertebral. Cada una representará una categoría de causas (las "6 Ms" u otras adaptadas).
- Realizar una Lluvia de Ideas (Brainstorming) de Causas Potenciales: Para cada categoría, el equipo debe identificar todas las posibles subcausas que podrían contribuir al problema central. Es útil preguntar: "¿Por qué ocurre este problema dentro de esta categoría?" o "¿Qué factores en esta categoría influyen en el problema?". Anima a todos a pensar libremente y aportar ideas sin limitaciones.
- Analizar y Priorizar las Causas Identificadas: Una vez que el diagrama esté completo, el equipo debe analizar las causas identificadas. Es crucial evitar un análisis superficial y profundizar para identificar las verdaderas causas raíz, no solo los síntomas. Se deben priorizar las causas en función de su importancia y la probabilidad de contribución al problema. Puedes dibujar un círculo alrededor de las que parecen ser causas fundamentales.
- Investigar a Fondo Cada Causa Priorizada: Realizar una investigación detallada sobre las causas más relevantes para comprenderlas completamente.
- Buscar Soluciones Efectivas y Crear un Plan de Acción: Después de identificar las causas raíz, el equipo puede comenzar a trabajar en soluciones duraderas. Será momento de determinar las acciones necesarias para corregir desde las fallas pequeñas hasta las mayores, asegurándose de que estas soluciones aborden el origen del problema.
Herramientas para la Creación de Diagramas de Ishikawa
El diseño de un buen diagrama de Ishikawa puede llevar tiempo, pero existen herramientas digitales que facilitan este proceso:
- Canva: Ofrece plantillas diseñadas por profesionales y herramientas de arrastrar y soltar, permitiendo crear diagramas atractivos y personalizados con facilidad, sin necesidad de experiencia en diseño.
- Lucidchart: Permite crear diagramas de Ishikawa de manera online, utilizando herramientas de línea y cuadros de texto, con funciones prácticas como cambio de tamaño por arrastre y menús contextuales emergentes.
- Miro: Proporciona un espacio de trabajo digital con plantillas de Ishikawa para la colaboración en equipo, ideal para equipos remotos, facilitando la lluvia de ideas y la asignación de soluciones con tarjetas interactivas.
Aplicaciones del Diagrama de Ishikawa en Diferentes Sectores
El Diagrama de Ishikawa es una herramienta versátil que se utiliza en múltiples campos, siendo útil en cualquier situación donde sea necesario identificar y analizar las causas raíz de un problema o defecto en un proceso.
En la Gestión de Calidad y Producción
Este diagrama es una herramienta clásica en la gestión de calidad, especialmente en la producción. Su propósito principal es identificar las causas fundamentales de los problemas en los procesos de fabricación o de servicio.
- Toyota y el Sistema de Producción (TPS): Toyota es un referente mundial en la optimización de procesos y la calidad en la producción. Parte de su éxito se debe al uso de herramientas como el Diagrama de Ishikawa. Este diagrama permite desglosar los problemas complejos en categorías, facilitando la identificación de las causas raíz. Por ejemplo, ante imperfecciones en la pintura de los coches, el equipo de Toyota analizaría las "6 Ms":
- Métodos: ¿El proceso de aplicación de la pintura está estandarizado?
- Máquinas: ¿Las máquinas de pintura están en buen estado o descalibradas?
- Materiales: ¿La pintura utilizada tiene la calidad necesaria?
- Mano de obra: ¿El personal está adecuadamente capacitado?
- Medición: ¿Se están utilizando las herramientas adecuadas para medir la calidad?
- Industria Alimentaria: Se aplica para detectar las causas de problemas relacionados con la calidad de los productos, como contaminaciones, defectos en el empaque o errores en los procesos de producción.
Al dividir el problema en estas categorías, el equipo puede identificar más fácilmente la causa raíz y tomar medidas correctivas eficientes. El Diagrama de Ishikawa se integra perfectamente con el ciclo PDCA (Planificar-Hacer-Verificar-Actuar), otro componente clave en la filosofía de mejora continua de Toyota.
Diagrama de Causa-Efecto (Espina de pescado o Ishikawa)
En el Sector Salud y Hospitales
La correcta administración de hospitales es necesaria para garantizar un sistema sanitario de calidad y viable. Para ello, se emplean distintas herramientas de gestión empresarial como el diagrama de causa y efecto para identificar posibles problemas que se presentan en la actividad sanitaria. Este método facilita la visualización de relaciones complejas entre causas y efectos, lo que lo convierte en un recurso inestimable para desentrañar y resolver conflictos multifactoriales.
- Mejora de la Calidad Asistencial: En la atención médica, la calidad es fundamental. Este diagrama se utiliza para identificar y abordar problemas relacionados con la calidad de la atención, como tasas de reingreso, infecciones nosocomiales o tiempos de espera excesivos.
- Optimización de Procesos Clínicos: Es útil para analizar y mejorar los procesos clínicos, como la admisión de pacientes, el flujo de trabajo en el quirófano o el manejo de expedientes médicos.
- Gestión de los Recursos: Ayuda a identificar problemas relacionados con la gestión de recursos, como la asignación de personal, el suministro de medicamentos o la disponibilidad de equipos médicos.
- Ejemplo: Reducción de la Sobrecarga en Servicios de Urgencias: En un hospital de Ciudad de México, el problema podría ser la sobrecarga en los servicios de urgencias, que lleva a tiempos de espera prolongados y disminución de la satisfacción del paciente. Las causas potenciales podrían incluir:
- Mano de obra: Falta de personal médico en el turno de urgencias, insuficiente capacitación del personal clínico.
- Método/Procesos: Ineficacia en los protocolos de admisión, distribución inadecuada de pacientes.
- Medio Ambiente: Aumento de la demanda por factores estacionales o campañas de salud.
Tras analizar estas causas, el hospital podría implementar soluciones como la contratación de personal adicional y la mejora de los procesos de admisión.

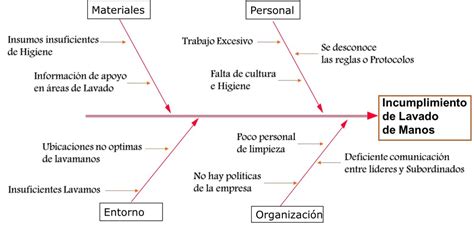

- Ejemplo: Reducción de Infecciones Nosocomiales: Las causas potenciales pueden incluir la higiene inadecuada de manos por parte del personal sanitario, deficiencias en la limpieza y desinfección, uso excesivo de antibióticos, falta de capacitación en prevención y flujo inadecuado de pacientes. Las soluciones podrían ser programas de capacitación en higiene y procedimientos de limpieza más rigurosos.
En Otros Sectores y Disciplinas
Las aplicaciones del Diagrama de Ishikawa van más allá de la gestión de calidad en manufactura o salud:
- Departamento de Ventas y Marketing: Las empresas pueden utilizar el diagrama de Ishikawa para analizar las causas de problemas en las ventas (ventas estancadas), la insatisfacción del cliente o el servicio de atención y soporte al cliente, detectando obstáculos en mecanismos o protocolos.
- Desarrollo de Productos: Especialmente en la fase de diseño y pruebas, ayuda a identificar las posibles causas de problemas de diseño o fallos en el producto.
- Recursos Humanos: Puede ayudar a analizar los motivos de baja participación en programas de capacitación corporativa, rotación de personal, problemas de comunicación entre turnos o incluso accidentes laborales.
- Finanzas: Útil para identificar errores frecuentes en informes financieros mensuales, analizando causas como la falta de habilidades del equipo, dependencia de hojas de cálculo obsoletas o falta de integración de sistemas.
- Contextos Educativos: Pueden ser utilizados como herramienta para ayudar a los estudiantes a analizar problemas complejos.
- Gestión de Riesgos: Es muy eficaz en la gestión de riesgos, ya que permite identificar factores que podrían conducir a problemas futuros y actuar de manera proactiva.
Consideraciones al Utilizar el Diagrama de Ishikawa
Aunque la metodología es sencilla por su representación gráfica, puede ser tan compleja o profunda y brindar tantas soluciones como una compañía lo requiera. Es crucial no hacer un análisis superficial, sino realmente investigar para identificar las causas primarias y secundarias. Cada problema, proceso y empresa son diferentes, por eso el diagrama de Ishikawa debe modificarse para cada negocio, ajustando las categorías según la realidad de la organización. Además, este diagrama permite una gran libertad de diseño, desde algo sencillo hasta algo más complejo.
El Diagrama de Ishikawa es una herramienta fundamental para proyectos de mejora continua. Promueve el pensamiento crítico, organiza discusiones en equipo y ayuda a descubrir las verdaderas causas raíz, convirtiéndose en un paso clave antes de implementar acciones correctivas. Su estructura visual clara y bien organizada facilita para los equipos de trabajo identificar los puntos críticos y actuar de manera proactiva, eliminando los defectos antes de que se conviertan en un problema mayor. Este enfoque visual no solo fomenta la colaboración, sino que también facilita la toma de decisiones fundamentadas y la creación de planes de acción más efectivos.
