Guía de Instalación de Barras de Seguridad para Baños Accesibles

Acondicionar un baño pensando en personas con discapacidad o de la tercera edad requiere poner mucha atención a ciertos detalles técnicos y normativos que aseguren, ante todo, accesibilidad, seguridad y autonomía. Para las personas con movilidad reducida, la autonomía al movilizarse en los espacios interiores del hogar, como el baño, es un desafío diario. Por ello, es necesario contar con implementos que faciliten el desplazamiento y el uso de los diferentes lugares, como las barras de seguridad para el baño.

Este elemento es muy necesario para usar el inodoro con mayor fluidez y comodidad. En esta guía práctica, se detallan las condiciones necesarias a contemplar al momento de diseñar un baño accesible, así como el procedimiento para instalar barras de seguridad.

Consideraciones Preliminares para un Baño Accesible

El espacio es clave. El baño tiene que ser lo suficientemente amplio para que una silla de ruedas pueda moverse y girar sin problemas. Se debe considerar dejar el área central despejada, con un diámetro de giro de 1,5 metros, para que la persona pueda girar completamente y llegar sin obstáculos al inodoro, lavamanos o ducha.

Dimensiones Mínimas del Baño

Las medidas mínimas de los baños para personas con discapacidad varían dependiendo de varios factores, como el radio de giro de una silla de ruedas, que normalmente comprende 1,50 m de diámetro. Las medidas mínimas deben ofrecer una accesibilidad segura y espacio de maniobra. En general, las medidas internas de un baño accesible deben ser mayores de 1,50 m x 1,50 m.

• España: La normativa requiere una medida mínima de 1,80 m x 1,90 m.
• Chile: La normativa exige una medida mínima de 1,60 m x 2,40 m.
• México: La normativa requiere una medida mínima de 1,70 m x 1,70 m.

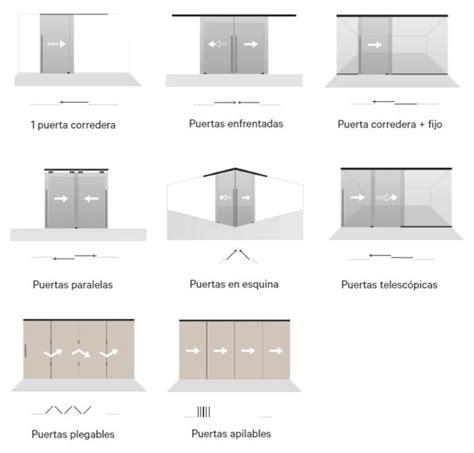

Puertas de Acceso

Las puertas idealmente deberían abrir hacia afuera o ser corredizas. Esto facilita la evacuación en caso de emergencia y evita que la puerta se trabe si alguien necesita ayuda. El ancho mínimo recomendado es de 80 centímetros, y lo mejor es que no tenga desniveles ni umbrales que dificulten el paso.

Las puertas de los baños accesibles deben tener un ancho total mínimo de 90 cm y un ancho libre mínimo de 85 cm para una accesibilidad adecuada. La manija de la puerta debe estar situada a una altura entre 0,80 m - 1,20 m, de funcionamiento a presión o palanca y maniobrable con una sola mano. El esfuerzo necesario para abrir la puerta debe ser inferior o igual a 50 N (5kg).

Pisos y Superficies

El piso debe ser completamente antideslizante y nivelado, sin escalones ni cambios de altura. Elegir un buen material para el suelo puede evitar accidentes. Es fundamental que la pendiente esté bien pensada para que el agua escurra al desagüe, especialmente en la ducha. Materiales como cerámica rugosa, vinilos antideslizantes o baldosas especiales son una excelente opción.

Tipos de Barras de Seguridad

Las barras de seguridad son esenciales para personas con movilidad reducida, ofreciendo apoyo y estabilidad. Existen diferentes tipos de acuerdo a las necesidades de cada familia:

• Barras rectas: Son las más comunes y tienen dos extremos que se fijan firmemente al muro. Deben medir al menos 60 cm de largo y son ideales para proporcionar apoyo adicional en zonas como la ducha y el inodoro.
• Barras angulares: Permiten reposar el antebrazo y están diseñadas para personas que necesitan un poco más de ayuda. Se fijan a la pared y son perfectas para áreas donde se requiere un apoyo continuo.

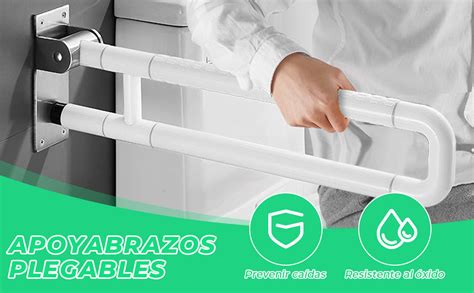

• Barras abatibles: Son una excelente opción cuando el espacio es limitado. Se pliegan cuando no están en uso, ocupando poco espacio. Necesitan un área libre de 120 cm de largo y 80 cm para maniobrar.
• Barras que se fijan a muro y piso: Aportan mucha seguridad, ya que permiten impulsarse sobre ellas, reduciendo la inestabilidad del cuerpo.

Normalmente, las barras de baños para personas con discapacidad son de sección circular, con diámetro de 30 a 40 mm y deben ser capaces de soportar el peso promedio de una persona, así como deben estar fijas directamente al muro, proporcionando estabilidad. Además, se deben distinguir cromáticamente de los demás elementos del sanitario.

Preparación e Instalación de Barras de Seguridad

Es muy importante determinar el tipo de muro que tiene el lugar donde será instalada la barra de seguridad. Por el peso que van a aguantar estos soportes, lo indicado es que se instalen en un muro sólido. Si el muro es estructural (hormigón o ladrillo), se recomienda usar pernos con camisa para hormigón o tarugos de expansión con tope. Si instalas barras en una tabiquería liviana, asegúrate de fijarlas en los montantes. No uses tarugos de paloma en tabiquerías, ya que no proporcionan el soporte necesario.

Herramientas y Materiales Necesarios

Para la instalación, se requerirán las siguientes herramientas y materiales:

Herramientas:

• Taladro inalámbrico
• Huincha de medir
• Marcador negro
• Nivel de burbuja
• Broca para cerámica de 8 mm
• Broca de concreto 6mm Stein
• Guantes
• Destornillador
• Lentes de seguridad Monolente claro
• Cinta de enmascarar

Materiales:

• Asiento de seguridad (si aplica)
• Barra de apoyo abatible
• Porta rollo acero inoxidable cromo
• Barra sujec recta antid 600mm (2 unidades)
• Barra de seguridad acero inox 60 cm
• Barra de seguridad curva acero inox 30x30 cm
• Tarugo nylon 8mm

Procedimiento de Instalación

1. Determinar la ubicación: Lo primero que debes hacer es elegir bien el lugar de la barra, siguiendo las recomendaciones de altura y distancia. Utiliza un nivel y una cinta métrica para marcar los puntos donde se perforarán los agujeros para la fijación.
2. Perforar el muro: Usa un taladro con broca para hormigón si es un muro sólido. Si el muro tiene cerámica, empieza con una broca de punta de diamante para evitar que la cerámica se rompa.
3. Fijar la barra: Utiliza pernos de expansión y tacos de nylon para asegurar la barra en su lugar. Estos pernos aseguran una sujeción firme y evitan que la barra se mueva con el uso. Una vez instalados los soportes, ajusta la barra sobre ellos. Verifica que la barra se pliegue y despliegue con facilidad, pero sin perder estabilidad en su posición fija.

Ubicación y Alturas Específicas

Para el Inodoro

El inodoro debe estar a una altura especial, entre 45 y 50 cm desde el suelo, y tener espacio libre a los lados para facilitar la transferencia desde la silla de ruedas. Los modelos adaptados suelen tener apoyabrazos abatibles y descarga frontal accesible. No te olvides de la correcta ubicación de los apoyabrazos y de considerar elevadores de asiento si la persona lo requiere.

• Instala las barras de seguridad a 75 cm del suelo y a 40 cm del eje del WC. Esto proporciona un apoyo seguro al sentarse y levantarse.
• Cuando el inodoro se instale junto a un muro, el eje longitudinal de este artefacto deberá estar a 0,40 m del muro. En este caso, se deberá proveer una barra recta de apoyo fija en el muro a un costado del inodoro.
• Al otro costado, que corresponde al espacio de transferencia lateral, se deberá proveer de una barra abatible ubicada a 0,40 m del eje longitudinal del inodoro.
• Ambas barras deberán ser antideslizantes, tener un diámetro entre 3,5 cm y de un largo mínimo de 0,60 m. y estarán ubicadas a una altura de 0,75 m, medida desde el nivel de piso terminado.
• Si a ambos costados del inodoro se provee de espacio de transferencia lateral, ambas barras serán abatibles, con las mismas características, dimensiones, ubicación y altura.
• Instala un portarrollos para papel higiénico a 45 cm desde el piso debajo de las barras para mayor comodidad.

Para la Ducha

La ducha tiene que estar al mismo nivel que el suelo, sin bordes elevados. Es recomendable instalar un asiento abatible, barras de apoyo y un duchador manual con manguera flexible. La cortina o mampara debe ser liviana y fácil de manipular. El desagüe debe estar bien ubicado para que no se acumule el agua.

• Coloca una barra horizontal a 90 cm de altura.
• Es útil una barra vertical a 60 cm del suelo en la entrada de la ducha.
• Asegúrate de que las barras de la ducha tengan una superficie antideslizante para evitar accidentes.

Para el Lavamanos

El lavamanos debe estar a una altura de 0,80 m medida desde el nivel de piso terminado, dejando un espacio libre bajo su cubierta de 0,70 m que permita la aproximación frontal de una persona usuaria de silla de ruedas. Los grifos tienen que ser fáciles de accionar, idealmente de palanca o sensor.

El espejo deberá estar instalado a una altura máxima de 3 cm del punto más alto de la cubierta o del lavamanos, o ser orientable hasta al menos 10º sobre la vertical. En este punto, lo mejor es que el lavamanos no tenga pedestal, sino que esté fijo a la pared, para facilitar el acercamiento.

Para la grifería, lo más recomendable es optar por modelos de palanca, monomando o con sensor automático. La temperatura del agua debe poder regularse fácilmente para evitar accidentes.

Accesorios de Baño

Los accesorios de higiene, como jabonera, toallero, perchero, secador de pelo, dispensadores de papel absorbente, secador de manos, repisas u otros, deben estar a una altura cómoda y ser fáciles de usar. Deberán ser instalados a una altura máxima de 1,20 m y no podrán obstaculizar la circulación o el giro de una silla de ruedas al interior del baño, ni la transferencia hacia el inodoro.

Si contase con botón de emergencia, éste estará instalado sobre los 0,40 m de altura. Los accesorios para el inodoro deberán estar a no menos de 0,40 m y a no más de 0,80 m de altura. Todas estas alturas serán medidas desde el nivel de piso terminado.

Normativas Relevantes

A continuación, se analizan las normativas vigentes en España, Chile y México, las cuales deben tenerse en consideración antes de empezar a diseñar baños accesibles.

Normativa Española: CTE DB-SUA

La normativa principal de España es el "Documento Básico de Seguridad de Utilización y Accesibilidad del Código Técnico de la Edificación" (CTE DB-SUA), específicamente en el SUA 9, referente a la accesibilidad. Define las exigencias mínimas de un "aseo accesible":

• Comunicación con un itinerario accesible.
• Espacio de giro de diámetro Ø 1,50 m libre de obstáculos.
• Puertas abatibles hacia el exterior o correderas.
• Barras de apoyo, mecanismos y accesorios diferenciados cromáticamente del entorno.

Equipamiento según CTE DB-SUA:

• Lavabo: Espacio libre inferior mínimo de 70 (altura) x 50 (profundidad) cm sin pedestal. Altura de la cara superior ≤ 85 cm.
• Inodoro: Espacio de transferencia lateral de anchura ≥ 80 cm y ≥ 75 cm de fondo hasta el borde frontal del inodoro. En uso público, espacio de transferencia a ambos lados. Altura del asiento entre 45 - 50 cm.
• Ducha: Espacio de transferencia lateral de anchura ≥ 80 cm al lado del asiento. Suelo enrasado con pendiente de evacuación ≤ 2%.
• Barras de apoyo: Fáciles de asir, sección circular de diámetro 30-40 mm. Separadas del paramento 45-55 mm. Soportan una fuerza de 1 kN (100 kg). Se sitúan a una altura entre 70-75 cm, con longitud ≥ 70 cm. Son abatibles las del lado de la transferencia. En inodoros, una barra horizontal a cada lado, separadas entre sí 65-70 cm. En duchas, barras de apoyo horizontal de forma perimetral en al menos dos paredes que formen esquina y una barra vertical en la pared a 60 cm de la esquina o del respaldo del asiento.
• Espejo: Altura del borde inferior ≤ 0,90 m, o es orientable hasta al menos 10º sobre la vertical.
• Altura de uso de mecanismos y accesorios: entre 0,70 - 1,20 m.
• Asientos de apoyo en duchas y vestuarios: De 40 (profundidad) x 40 (anchura) x 45-50 cm (altura), abatible y con respaldo. Espacio de transferencia lateral ≥ 80 cm a un lado.

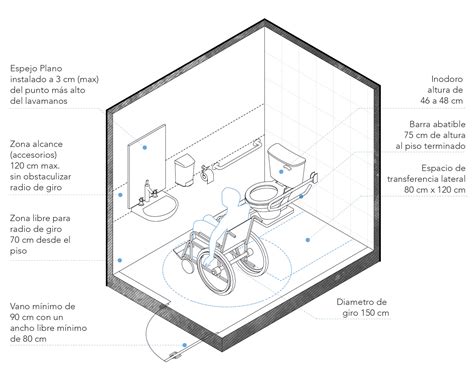

Normativa Chilena: OGUC (Decreto 50)

La "Ordenanza General de Urbanismo y Construcciones" (OGUC), y su Decreto 50, que introdujo nuevas normas de accesibilidad universal (Ley Nº 20.422 de 2010), establece los parámetros para diseñar baños accesibles. Las medidas mínimas para los sanitarios deben respetar el radio de giro de las sillas de ruedas. El baño debe tener un área mayor a 1.76 m².

Características de los servicios higiénicos accesibles según OGUC:

• Dimensiones y distribución de artefactos que permitan giros en 360º de una silla de ruedas, considerando un diámetro de 1,50 m.
• La puerta de acceso consultará un vano de mínimo 0,90 m con un ancho libre mínimo de 0,80 m y abrirán preferentemente hacia el exterior.
• El lavamanos deberá estar ubicado a 0,80 m de altura, con un espacio libre bajo su cubierta de 0,70 m. La grifería deberá ser de palanca, de presión o de acción automática. El espejo deberá estar instalado a una altura máxima de 3 cm del punto más alto de la cubierta o del lavamanos.
• El inodoro deberá contemplar al menos un espacio de transferencia lateral y paralelo de 0,80 m de ancho por 1,20 m de largo. La altura de asiento será de 0,46 m a 0,48 m.
• Cuando el inodoro se instale junto a un muro, el eje longitudinal debe estar a 0,40 m del muro. Se proveerá una barra recta de apoyo fija en el muro a un costado. Al otro costado, una barra abatible ubicada a 0,40 m del eje longitudinal. Ambas barras antideslizantes, diámetro entre 3,5 cm y largo mínimo de 0,60 m, a una altura de 0,75 m. Si hay espacio de transferencia lateral a ambos costados, ambas barras serán abatibles.

Normativa Mexicana: Manual de Normas Técnicas Complementarias de Accesibilidad (SEDUVI)

La Secretaría de Desarrollo Urbano y Vivienda (SEDUVI) es la encargada de la política urbana de la Ciudad de México. El Manual de las Normas Técnicas Complementarias de Accesibilidad (NTCPA del RCDF) establece que:

• En los sanitarios de uso público, se debe destinar al menos un espacio para excusado de cada cinco para uso prioritario de personas con discapacidad. Medidas del espacio para excusado: 1.70m por 1.50m.
• El excusado deberá tener una altura entre 0,45m y 0,50m, con un área mínima de 0,90m de ancho por un fondo de 1,50m a lo largo del excusado. El centro del excusado debe estar a una distancia máxima de 0,45m al paramento lateral corto.
• Se debe colocar en el paramento lateral más cercano mínimo una barra de apoyo horizontal de 0,60m de longitud que sobresalga un mínimo de 0,25m del borde frontal del excusado, con su centro a un máximo de 0,40m del eje del excusado. La barra debe estar a una altura de 0,80m sobre el nivel del piso.
• Los accesorios del excusado no deben de colocarse a una altura mayor de 1,20 m y menor a 0,35 m en su área superior de accionamiento, ni a una distancia mayor a 0,15m del excusado.
• En el área de lavabos se debe colocar un lavabo para uso por personas sobre silla de ruedas.
