La accesibilidad universal es un pilar fundamental en el diseño arquitectónico y urbano moderno, garantizando la inclusión y movilidad para todas las personas. En este contexto, los bloques AutoCAD en formato DWG se convierten en herramientas indispensables para profesionales que buscan integrar soluciones de accesibilidad de manera precisa y eficiente en sus proyectos.
Símbolo Internacional de Discapacidad: Un Recurso Esencial en DWG
El símbolo internacional de discapacidad es uno de los pictogramas más utilizados en arquitectura, diseño urbano e ingeniería. Su correcta aplicación garantiza la señalización adecuada de espacios accesibles. Con bloques AutoCAD en formato DWG, es posible integrar de manera sencilla y precisa este pictograma de accesibilidad en planos técnicos.
Aplicaciones y Cumplimiento Normativo
Estos bloques facilitan el cumplimiento con normativas vigentes relacionadas con la inclusión y la movilidad universal. Han sido elaborados con trazos limpios y claros, listos para insertarse en planos arquitectónicos y de ingeniería, y están optimizados para adaptarse a diferentes escalas y estilos de dibujo. Esto facilita su aplicación en una amplia variedad de proyectos:
- Proyectos de señalización
- Áreas públicas
- Rampas
- Estacionamientos
- Edificios que requieren accesibilidad
Al tratarse de bloques CAD en DWG, el usuario puede modificarlos y ajustarlos según la necesidad específica de su proyecto, manteniendo siempre la calidad gráfica y técnica. Este símbolo es un recurso indispensable para una variedad de espacios donde se deben cumplir regulaciones de accesibilidad y seguridad, incluyendo:
- Hospitales
- Centros comerciales
- Oficinas
- Parques
- Cualquier espacio público
Su correcta colocación en los planos ayuda a identificar áreas reservadas y a mejorar la experiencia de los usuarios con movilidad reducida. Incluir el pictograma de accesibilidad en los planos no solo es una obligación normativa en muchos países, sino también una muestra de compromiso con la inclusión social y el diseño universal.

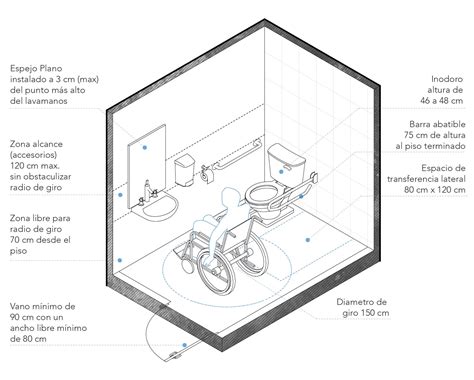

Bloques AutoCAD de Baños Accesibles: Detalles Técnicos Completos
Los baños accesibles son un componente crítico del diseño universal. La disponibilidad de bloques AutoCAD de baños para personas con discapacidad en formato DWG, con detalles técnicos completos en planta y alzado, simplifica enormemente su integración en proyectos arquitectónicos.
Características y Normativas
Este tipo de recurso incluye elementos cruciales para la accesibilidad:
- Sanitarios adaptados con medidas exactas
- Espacios libres para sillas de ruedas
- Barras de apoyo horizontales y verticales
- Ubicación precisa de accesorios como papelera, lavamanos y porta rollo
Estos bloques CAD están diseñados para cumplir con normativas internacionales de accesibilidad, como la ADA (Americans with Disabilities Act) y la NOM mexicana. Incorporan anotaciones de alturas, separaciones mínimas y radios de giro, permitiendo implementar estos planos directamente en proyectos de diseño arquitectónico con alta precisión. Cada vista incluida en estos archivos DWG detalla cómo deben colocarse los inodoros accesibles, barras de seguridad de acero inoxidable y lavabos adaptados, considerando alturas desde el nivel de piso terminado (n.p.t.) y distancias mínimas en centímetros y pulgadas. Las vistas laterales son fundamentales para validar la correcta disposición de los elementos y evitar errores de instalación o incumplimiento normativo.
Aplicaciones y Beneficios para Profesionales
Estos bloques AutoCAD de baños accesibles son perfectos para una amplia gama de instalaciones que requieren inclusión universal como parte de su diseño:
- Escuelas
- Hospitales
- Oficinas públicas
- Centros comerciales
- Cualquier espacio que priorice la accesibilidad
Utilizar estos bloques CAD profesionales permite a arquitectos, diseñadores y constructoras ahorrar tiempo en la elaboración de planos y garantizar precisión en los detalles. Se convierten en una herramienta clave para implementar baños seguros, funcionales y aprobados por los reglamentos de accesibilidad. Estos recursos están listos para usarse en el software Autodesk AutoCAD y otros compatibles.

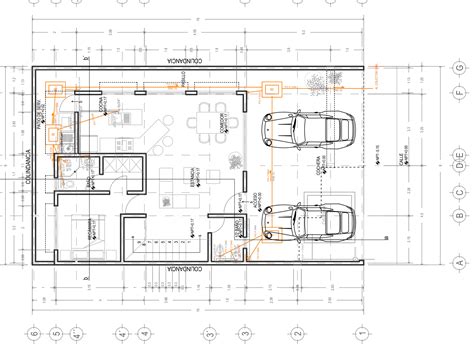

Consideraciones Técnicas de Trazado en AutoCAD para Planimetría
La calidad visual y técnica de los planos CAD, incluyendo aquellos relacionados con la accesibilidad, se ve significativamente influenciada por la correcta aplicación de estándares de trazado. Esto incluye la gestión de tipos de
Uso de Hatch y Archivos CTB
En AutoCAD, la elección y configuración de
Por ejemplo, un archivo como "CA_100.ctb", que puede encontrarse en "ca_standarcad.dwg", es fundamental para establecer estos parámetros. Dentro de la configuración de trazado (Ctrl+P) en AutoCAD, al seleccionar y editar una tabla CTB, se pueden personalizar grosores, colores y tipos de línea, así como el final de línea. Es en este punto donde se seleccionan y asignan los grosores, colores y otros atributos que garantizarán una planimetría profesional y legible.
Personalización y Eficiencia
La personalización de las propiedades de los objetos en AutoCAD, como el grosor de línea, es un paso clave para lograr la calidad deseada en los planos. Al definir y aplicar consistentemente estos estándares a través de archivos CTB y propiedades de objetos, los profesionales pueden generar planimetría de forma más rápida y eficiente, asegurando la coherencia y el cumplimiento con las expectativas técnicas. La descarga de estos bloques y la aplicación de estos estándares son herramientas valiosas para agilizar el trabajo y garantizar la calidad en los entregables.
Disponibilidad y Compatibilidad
La descarga de estos bloques AutoCAD DWG es generalmente gratuita y ha sido diseñada pensando en arquitectos, diseñadores y estudiantes que buscan agilizar su trabajo y garantizar calidad en sus entregables. Al contar con símbolos de discapacidad y elementos de baño accesibles en CAD, se evita el trabajo de dibujarlos desde cero y se asegura un estándar reconocido internacionalmente. La descarga es inmediata y no requiere registro, y los archivos suelen ser compatibles con AutoCAD 2004 y versiones posteriores.
tags: #hatch #accesibilidad #universal #dwg
