Guía Completa para el Diseño de Baños y Duchas Accesibles

La adaptación de espacios para personas con movilidad reducida es un pilar fundamental para garantizar la igualdad e inclusión social. En esta guía práctica, exploramos las condiciones esenciales a considerar al diseñar un baño accesible, prestando especial atención a las normativas vigentes y a los elementos clave que aseguran la autonomía y seguridad de sus usuarios.

La Importancia de los Baños Accesibles

Gran parte de la población piensa que un baño para personas con discapacidad simplemente debe contar con mucho espacio. Esto es, en cierta parte, verdad, pero adaptar baños conlleva mucho más trabajo, ya que están regidos por una normativa que detalla características específicas a cumplir. Para que se consideren accesibles, todos los elementos de un cuarto de baño deben estar adaptados, contar con las medidas estándar tanto en superficie como en altura de accesorios, y disponer de una serie de barras de apoyo, enchufes, toalleros, espejos, etc., determinados.

La finalidad de estos elementos es garantizar un correcto uso, funcionamiento y accesibilidad a la persona que lo va a utilizar, logrando la autonomía de personas que padecen algún tipo de discapacidad. Son múltiples los requisitos a tener en cuenta, por este motivo será necesaria la colaboración de técnicos especializados en su legalización y formalización de documentos ante la administración pública.

Un baño adaptado y accesible que pueda usarse de forma autónoma, incluso en la vejez o con movilidad reducida, mejora notablemente la calidad de vida. Con una buena planificación, es posible diseñar un baño sin barreras que no solo sea funcional, sino también moderno y preparado para el futuro.

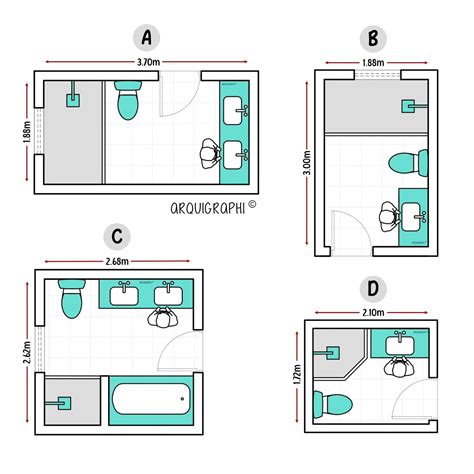

Tipos de Baños Adaptados

Cada situación requiere soluciones específicas, por lo que no existe un único modelo de baño adaptado. Es importante diferenciar entre:

• Baño adaptado para personas mayores: Está pensado para ofrecer mayor confort y seguridad a las personas mayores, por ejemplo, mediante una ducha a ras de suelo o barras de apoyo bien ubicadas.
• Baño accesible para personas en silla de ruedas: Este tipo de baño está diseñado para que las personas en silla de ruedas puedan utilizarlo de forma autónoma y sin limitaciones. Requiere, entre otras cosas, espacio suficiente para maniobrar, un lavabo al que se pueda acceder con la silla, ducha a nivel del suelo y suelos antideslizantes.
• Baño adaptado para personas con discapacidad: Se adapta de forma individual a las necesidades específicas de cada persona.

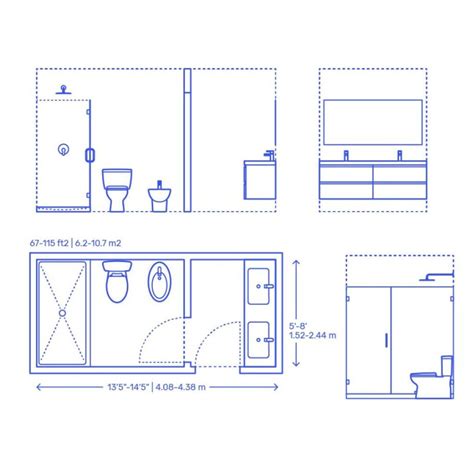

Dimensiones Generales Clave para la Accesibilidad

Generalmente, las medidas mínimas de los baños para personas con discapacidad varían dependiendo de varios factores, como por ejemplo el radio de giro de una silla de ruedas, que normalmente comprende 1,50 m de diámetro. Dicho diámetro podrá incluir el área bajo el lavamanos, para lo cual este no podrá contemplar pedestal u otro elemento que impida o dificulte dicho giro, o la aproximación frontal de una persona con discapacidad en silla de ruedas. Sin embargo, las medidas mínimas de los baños para personas con discapacidad comprenden el espacio necesario para cualquier silla de ruedas, ofreciendo así una segura accesibilidad y espacio de maniobra.

Entonces, podemos afirmar que las medidas internas de un baño para personas con discapacidad deben ser mayores que 1,50 m x 1,50 m. Las normativas varían según el país:

• La normativa Española requiere una medida mínima de 1,80 m x 1,90 m (libres de obstáculos, para garantizar el giro y facilitar la maniobra).
• La normativa de Chile exige 1,60 m x 2,40 m (generalmente, el Decreto 50 establece una superficie que permita giros de 360° con un diámetro de 1,50 m).
• La normativa Mexicana requiere una medida mínima de 1,70 m x 1,70 m.

Normativas Específicas para Baños Accesibles

Normativa en España: CTE DB-SUA

En España, la normativa principal que rige el diseño de baños accesibles es el «Documento Básico de Seguridad de Utilización y Accesibilidad del Código Técnico de la Edificación» (CTE DB-SUA). En dicho documento, y más específicamente en el SUA 9 referente a la accesibilidad, se recogen las exigencias mínimas de un aseo o vestuario accesible (Anejo A - Terminología). Los servicios higiénicos accesibles son aquellos que cumplen las siguientes condiciones:

• Está comunicado con un itinerario accesible.

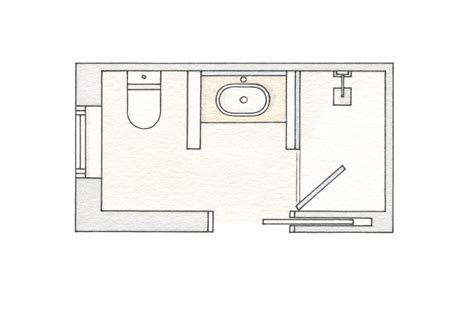

• El espacio de giro tiene un diámetro de Ø 1,50 m libre de obstáculos.
• Las puertas son abatibles hacia el exterior o correderas.
• Dispone de barras de apoyo, mecanismos y accesorios diferenciados cromáticamente del entorno.

Equipamiento y Medidas Específicas según el CTE DB-SUA

El equipamiento de aseos y vestuarios accesibles cumple las siguientes condiciones:

• Lavabo:
  • Espacio libre inferior mínimo de 70 cm de altura x 50 cm de profundidad, sin pedestal.
  • Altura de la cara superior debe ser ≤ 85 cm.
  • La grifería no debe estar instalada a más de 0,40 m del borde frontal del lavabo. Lo ideal son grifos monomando o con palancas alargadas.
  • El espejo debe estar instalado a una altura máxima de 90 cm en su borde inferior, o ser orientable hasta al menos 10º sobre la vertical.
• Inodoro:

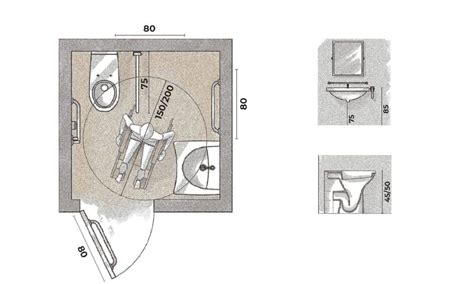

  • Espacio de transferencia lateral de anchura ≥ 80 cm y ≥ 75 cm de fondo hasta el borde frontal del inodoro. En uso público, se requiere espacio de transferencia a ambos lados.
  • Altura del asiento entre 45 y 50 cm, medidos desde el nivel de piso terminado.
• Ducha:
  • Espacio de transferencia lateral de anchura ≥ 80 cm al lado del asiento.
  • Suelo enrasado con pendiente de evacuación ≤ 2%.
  • Debe tener al menos 90 cm de ancho x 120 cm de fondo. Si el espacio se destina concretamente a la ducha en un gimnasio, las medidas se ampliarán hasta 180 cm x 180 cm.
  • Frente a la zona de ducha debe existir una zona sin obstáculos de 80 cm de ancho y 120 cm de fondo.
• Urinario:
  • Cuando haya más de 5 unidades, la altura del borde debe ser entre 30 y 40 cm al menos en una unidad.
• Barras de apoyo:
  • Fáciles de asir, de sección circular con un diámetro de 30-40 mm.
  • Separadas del paramento entre 45 y 55 mm.
  • Fijación y soporte deben soportar una fuerza de 1 kN (100 kg) en cualquier dirección.
  • Las barras horizontales se sitúan a una altura entre 70 y 75 cm, con una longitud ≥ 70 cm.
  • Las barras del lado de la transferencia en inodoros deben ser abatibles.
  • En inodoros, se requiere una barra horizontal a cada lado, separadas entre sí 65-70 cm.
  • En duchas, las barras de apoyo deben colocarse de forma perimetral en al menos dos paredes que formen esquina y una barra vertical en la pared a 60 cm de la esquina o del respaldo del asiento.
• Mecanismos y accesorios:
  • Altura de uso de mecanismos y accesorios entre 0,70 y 1,20 m.
• Asientos de apoyo en duchas y vestuarios:
  • Dispondrán de asiento de 40 cm de profundidad x 40 cm de anchura x 45-50 cm de altura, abatible y con respaldo.
  • Espacio de transferencia lateral ≥ 80 cm a un lado.

Otros Aspectos Relevantes según el CTE DB-SUA

• Espacio de aproximación: Es necesario disponer de un espacio suficiente para una aproximación frontal u oblicua. Para aproximación frontal: 0,80 m de anchura por 1,20 m de longitud. Para aproximación lateral: 0,80 m de anchura por 1,50 m de longitud.
• Apertura de puertas: Con el objetivo de permitir la asistencia a una persona que pueda caer accidentalmente en el interior, su puerta de acceso no debe ser abatible hacia el interior; deben abrir preferiblemente hacia el exterior o ser correderas.

Normativa en Chile: OGUC

La normativa vigente chilena que contiene los parámetros para diseñar baños para personas con discapacidad es la «Ordenanza General de Urbanismo y Construcciones» (OGUC) en su Título 4 (De la Arquitectura), Capítulo 1 (De las Condiciones de Habitabilidad), Art. 4.1.7 nº6. Los edificios que contemplen servicios higiénicos, deberán contar como mínimo con un servicio higiénico de uso preferencial para personas con discapacidad, pudiendo ser de uso alternativo para ambos sexos. Este recinto podrá estar incluido dentro de la dotación mínima de servicios higiénicos considerados en la presente Ordenanza.

Requisitos de Diseño y Distribución según la OGUC

Sus características serán las siguientes:

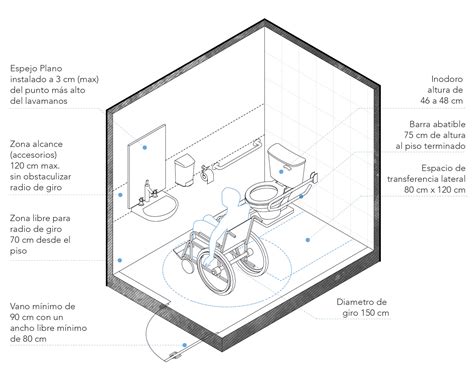

1. Sus dimensiones y distribución de artefactos en su interior deberán contemplar una superficie que permita giros en 360° de una silla de ruedas, considerando para ello un diámetro de 1,50 m. Dicho diámetro podrá incluir el área bajo el lavamanos, para lo cual este no podrá contemplar pedestal u otro elemento que impida o dificulte dicho giro, o la aproximación frontal de una persona con discapacidad en silla de ruedas.
2. La puerta de acceso consultará un vano de mínimo de 0,90 m con un ancho libre mínimo de 0,80 m y abrirá preferentemente hacia el exterior. En caso de abrir hacia el interior, el barrido de la puerta no podrá interferir con el radio de giro señalado en la letra precedente. Solo en casos fundados, o cuando el servicio higiénico esté incluido en un recinto que contenga otros, podrá utilizarse puerta de corredera.
3. La instalación de los artefactos deberá considerar los siguientes requisitos:
   • El lavamanos deberá estar ubicado a una altura de 0,80 m medida desde el nivel de piso terminado, dejando un espacio libre bajo su cubierta de 0,70 m que permita la aproximación frontal de una persona usuaria de silla de ruedas. La grifería deberá ser de palanca, de presión o de acción automática mediante sistema de sensor y no podrá estar instalada a más de 0,45 m del borde del artefacto. El espejo deberá estar instalado a una altura máxima de 3 cm del punto más alto de la cubierta o del lavamanos.
   • El inodoro deberá contemplar al menos un espacio de transferencia lateral y paralelo a este artefacto, de al menos 0,80 m de ancho por 1,20 m de largo que permita la aproximación lateral de un usuario en silla de ruedas. La altura de asiento del inodoro será de 0,46 m a 0,48 m, medida desde el nivel de piso terminado.
   • Cuando el inodoro se instale junto a un muro, el eje longitudinal de este artefacto deberá estar a 0,40 m del muro. En este caso se deberá proveer una barra recta de apoyo fija en el muro a un costado del inodoro. Al otro costado, que corresponde al espacio de transferencia lateral, se deberá proveer de una barra abatible ubicada a 0,40 m del eje longitudinal del inodoro. Ambas barras deberán ser antideslizantes, tener un diámetro entre 3,5 cm y un largo mínimo de 0,60 m y estarán ubicadas a una altura de 0,75 m, medida desde el nivel de piso terminado.
   • Cuando a ambos costados del inodoro se provea de este espacio de transferencia lateral, ambas barras serán abatibles, teniendo las mismas características, dimensiones, ubicación y altura señaladas en el párrafo precedente.
   • Los accesorios de baño tales como jabonera, toallero, perchero, secador de pelo, dispensadores de papel absorbente, secador de manos, repisas u otros, deberán ser instalados a una altura máxima de 1,20 m y no podrán obstaculizar la circulación o el giro de una silla de ruedas al interior del baño, ni la transferencia hacia el inodoro. Si contase con botón de emergencia, este estará instalado sobre los 0,40 m de altura. Los accesorios para el inodoro deberán estar a no menos de 0,40 m y a no más de 0,80 m de altura. Todas estas alturas serán medidas desde el nivel de piso terminado.

Normativa en México: SEDUVI y NTCPA del RCDF

En México, la Secretaría de Desarrollo Urbano y Vivienda (SEDUVI) es la dependencia encargada de la política urbana de la Ciudad de México. El Manual de las Normas Técnicas Complementarias de Accesibilidad forma parte del Reglamento de Construcciones para el Distrito Federal. En su interior, específicamente en el SA 08 (3.2.2 fracción III Dimensiones mínimas de los espacios para muebles sanitarios-NTCPA del RCDF) se establece que:

En los sanitarios de uso público, se debe destinar, por lo menos, un espacio para excusado de cada cinco, ubicados dentro de los locales para hombres y mujeres respectivamente, para uso prioritario de personas con discapacidad. En estos casos, las medidas del espacio para excusado serán de 1,70 m por 1,50 m, con las siguientes características:

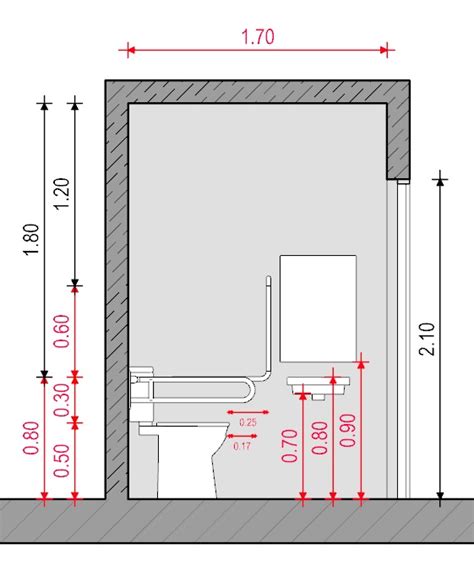

• El excusado deberá tener una altura entre 0,45 m y 0,50 m respecto al piso terminado. A un lado deberá contar con un área mínima de 0,90 m de ancho por un fondo de 1,50 m, a lo largo del excusado. El centro del excusado debe estar a una distancia máxima de 0,45 m al paramento lateral corto.
• Debe colocarse en el paramento lateral más cercano mínimo una barra de apoyo horizontal de 0,60 m de longitud que sobresalga un mínimo de 0,25 m del borde frontal del excusado, con su centro a un máximo de 0,40 m del eje del excusado. La barra debe estar a una altura de 0,80 m sobre el nivel del piso.
• Los accesorios del excusado no deben colocarse a una altura mayor de 1,20 m y menor a 0,35 m en su área superior de accionamiento, ni a una distancia mayor a 0,15 m del excusado.

En estos mismos casos y en la misma proporción en el área de lavabos se debe colocar un lavabo para uso por personas sobre silla de ruedas.

Elementos Clave en el Diseño de un Baño Accesible

Lavabo

Para que las personas en silla de ruedas puedan utilizar cómodamente un lavabo accesible, este no tendrá pedestal y debe tener un espacio libre inferior mínimo de 70 cm de altura y 50 cm de profundidad, permitiendo el acceso por debajo y evitando golpes en las rodillas al acercarse. La altura de la cara superior del mismo estará a 85 cm. La grifería no debe estar a más de 40 cm del borde frontal del lavabo. Lo ideal son los grifos monomando o con palancas alargadas, que permiten un manejo sencillo. Los modelos sin contacto deben contar con un limitador de temperatura de 45 °C como máximo, para evitar quemaduras. Una teleducha especial para el lavabo facilita la higiene facial y el cuidado del cabello.

Un espejo que llegue hasta el borde superior del lavabo garantiza una buena visibilidad incluso estando sentado. Además, es importante que sea lo suficientemente grande para usarse también de pie, mejorando la funcionalidad del baño adaptado y accesible.

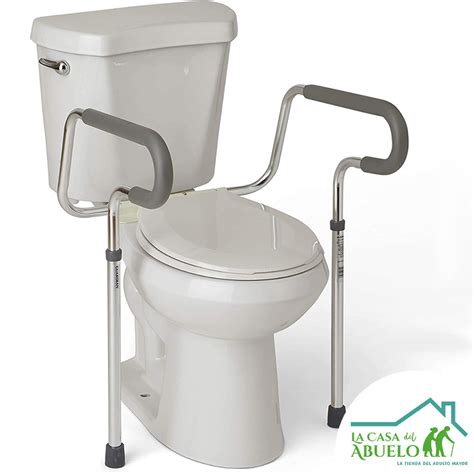

Inodoro

Es fundamental que las personas en silla de ruedas puedan trasladarse de forma autónoma al asiento del inodoro adaptado. Para ello, la altura ideal del asiento debe situarse entre 46 y 49 cm aproximadamente. La profundidad recomendada de un inodoro accesible es de unos 70 cm, lo que permite acercarse lateralmente y realizar la transferencia de manera cómoda y segura.

Las barras de apoyo son imprescindibles: lo recomendable es instalarlas a una altura que facilite el apoyo firme desde la posición sentada, sobresaliendo lo suficiente por delante del borde del inodoro. Muchos modelos modernos de inodoros adaptados integran el pulsador de descarga o un soporte para el papel higiénico directamente en la barra, de modo que todo quede fácilmente al alcance. Un respaldo adicional ayuda a aliviar la zona lumbar y aumenta la seguridad.

Ducha

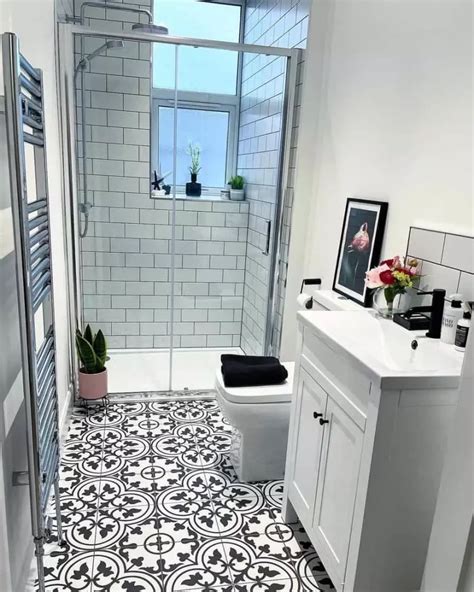

Una ducha a ras de suelo no solo es moderna, sino que también mejora la accesibilidad en un baño sin barreras, facilitando el acceso a las personas en silla de ruedas. Para un uso autónomo y seguro, deben respetarse las medidas mínimas de movimiento: 150 x 150 cm para usuarios en silla de ruedas y 120 x 120 cm en otros casos. Es fundamental que el suelo de la ducha accesible -ya sea de baldosa o plato de ducha- sea antideslizante y apto para ser transitado con silla de ruedas, garantizando seguridad.

Para mayor comodidad, son imprescindibles las barras de apoyo en la pared y un asiento. Lo ideal es un asiento abatible fijado a la pared o una silla de ducha móvil con respaldo y apoyabrazos, que se adapta a distintas necesidades. Las barras de apoyo deben colocarse tanto en posición vertical como horizontal, siendo recomendable instalarlas a una altura aproximada de 85 cm.

Bañeras Accesibles

Tener un baño adaptado no significa renunciar al confort de una buena bañera. Una bañera accesible con elevador permite entrar y salir con seguridad, mientras que una bañera con puerta es una excelente opción para quienes mantienen cierta autonomía. Este tipo de bañera facilita un acceso casi a nivel del suelo, evitando levantar las piernas para superar el borde y aumentando la seguridad. Como alternativa económica, existen asientos para bañera en distintas versiones: taburetes interiores, asientos colgantes o incluso hinchables.

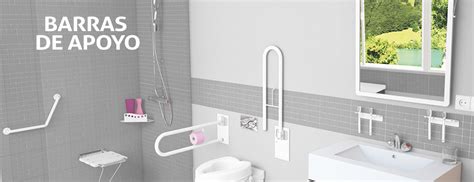

Barras de Apoyo

Si hay un elemento que no puede faltar en un baño para personas con discapacidad, son las barras de apoyo o asideros. Tanto su ubicación como las medidas están reguladas por las normativas. Dichas barras de seguridad deben tener fácil accesibilidad para personas que se encuentran en sillas de ruedas y han de tener una sección circular con un diámetro de entre 30 y 40 mm. Además, tienen que estar separadas de la pared entre 45 y 55 mm para que sea más sencillo apoyarse en ellas. La fijación mínima que deben soportar ha de ser la equivalente a 1 kN (100 Kg.), sea cual sea la dirección. Las barras de apoyo horizontales deben tener una longitud máxima de 70 cm y estarán a una altura de entre 70 y 75 cm. Además, las que estén situadas en la zona en la que se realiza la transferencia de la silla al inodoro han de ser abatibles.

Puertas

Las puertas de los baños para personas con discapacidad deben tener un ancho total mínimo de 90 cm y un ancho libre mínimo de 85 cm, lo que ofrece una accesibilidad adecuada. Las puertas pueden ser:

• Batientes: deben tener una apertura libre hacia el exterior.
• Corredizas: son una opción preferible para optimizar el espacio.

La manija de la puerta debe estar situada a una altura entre 0,80 m y 1,20 m, ser de funcionamiento a presión o palanca y maniobrable con una sola mano. El esfuerzo necesario para abrir la puerta debe ser inferior o igual a 50 N (5 kg), ya sea una puerta equipada o no de un dispositivo de cerradura automática.

Otros Accesorios y Consideraciones

• Suelo: Debe ser antideslizante para prevenir caídas.
• Accesorios de baño: El toallero, el jabón, etc. deben estar a una altura máxima de 120 cm y no deben obstaculizar la circulación o el giro de una silla de ruedas al interior del baño.
• Iluminación: Una buena iluminación es clave para evitar accidentes. Asegúrate de que las zonas importantes como la ducha, el lavabo y el inodoro estén bien iluminadas, especialmente si requieren movimientos complejos como la transferencia desde una silla de ruedas. En general, las luces del baño deben ser antideslumbrantes.
• Soluciones Smart Home: Una vivienda accesible puede beneficiarse enormemente de las soluciones Smart Home, que facilitan el día a día. Por ejemplo, es posible instalar un botón de emergencia junto a la cama o en el baño, que envía una alerta directamente al móvil de los familiares en caso de necesidad. Un detector de movimiento puede encender la luz automáticamente por la noche, evitando tropiezos.
