Diagrama de Gantt para la Gestión de Proyectos

Un diagrama de Gantt es un tipo de diagrama que representa un proyecto y traza sus tareas a lo largo de una línea de tiempo. Es una de las herramientas de gestión de proyectos más utilizadas y es fundamental para planificar y programar tareas en un periodo determinado, permitiendo una cómoda visualización y seguimiento de las mismas.

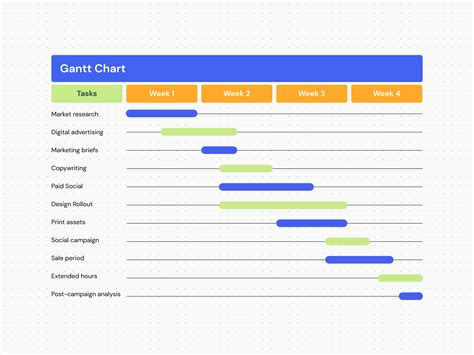

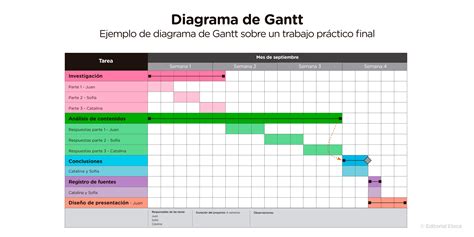

El formato típico de un diagrama de Gantt enumera las tareas verticalmente a la izquierda, mientras que una línea de tiempo recorre horizontalmente la parte superior del diagrama. Las barras horizontales, o barras de Gantt, representan el progreso, la duración y las fechas de inicio y fin de cada tarea. Un diagrama de Gantt también muestra hitos, asignados y dependencias entre tareas. Con los diagramas de Gantt, los equipos pueden visualizar claramente las tareas que hay que hacer, cuándo se espera que se hagan, quién es responsable de cada tarea y cómo dependen unas tareas de otras.

Recuerda que el 86% de los líderes empresariales mundiales utilizan la visualización de datos cuando hacen planes y presentaciones. Así que no es de extrañar que los diagramas de Gantt se utilicen ampliamente en diversos sectores, desde el marketing a la construcción.

Historia y Evolución del Diagrama de Gantt

Los diagramas de Gantt han recorrido un largo camino desde sus primeras versiones. En 1896, Karol Adamiecki, ingeniero polaco, creó un gráfico llamado armonograma, precursor del diagrama de Gantt. Sin embargo, no se hizo popular fuera de su Polonia natal.

Años más tarde, Henry Gantt, ingeniero y consultor de gestión estadounidense, desarrolló su propia versión del gráfico para evaluar la productividad de los trabajadores de una fábrica a principios de la década de 1910. Los dos sistemas -el nuevo diagrama de Gantt y el armonograma- se han unido desde entonces para formar el diagrama de Gantt moderno.

Los diagramas de Gantt originales se hacían minuciosamente en papel, y cada cambio o enmienda se dibujaba a mano. Con el paso de las décadas, esta herramienta simple pero eficaz ha evolucionado notablemente. Lo que comenzó como gráficos estáticos en papel se ha transformado en soluciones dinámicas basadas en software. Los creadores de diagramas de Gantt modernos ahora ofrecen colaboración en tiempo real, actualizaciones automatizadas e integración con otras herramientas de gestión de proyectos, lo que los hace indispensables para proyectos complejos.

Componentes Clave de un Diagrama de Gantt

En su forma más simple, un diagrama de Gantt consiste en una lista de tareas en el eje vertical, una línea de tiempo en el eje horizontal y barras que representan cada tarea. Los demás elementos (rombos, flechas, etc.) proporcionan más detalles. Conocer los componentes básicos también te ayudará a aprender a leer un diagrama de Gantt.

• Lista de tareas: Una lista vertical de las actividades implicadas en el proyecto colocada en el lado izquierdo del diagrama.
• Línea de tiempo: Una línea de tiempo horizontal en la parte superior del gráfico muestra los días, semanas o meses del proyecto.
• Barras horizontales (Barras de Gantt): Marcadores horizontales para cada tarea, que representan su duración y las fechas de inicio y fin. Cada barra debe representarse con un color diferente para facilitar su identificación.
• Flechas: Líneas o flechas que muestran dependencias o tareas que deben realizarse en un orden determinado.
• Asignatarios: Etiquetas que muestran las personas o el equipo responsable de completar cada tarea.
• Hitos: Íconos especiales, generalmente rombos o símbolos similares, que marcan hitos, logros o fechas importantes. No tienen duración y representan puntos de control específicos.
• Fecha actual: Una línea vertical que indica la fecha actual en el diagrama de Gantt.
• Progreso: Un porcentaje o barra sombreada que muestra el progreso de una tarea.
• Camino crítico: Una secuencia de tareas dependientes críticas para cumplir el plazo, a menudo la secuencia de tareas más larga.

¿Cuándo Utilizar un Diagrama de Gantt?

Utiliza un diagrama de Gantt cuando necesites visualizar todas las tareas y subtareas en relación con el plazo del proyecto. Un diagrama de Gantt te da una visión centrada en el tiempo del progreso de cada tarea. Te muestra lo que hay que hacer antes de una fecha determinada para proceder con la siguiente tarea y así sucesivamente, para acabar entregando el producto final o alcanzando el objetivo global.

Un diagrama de Gantt es inmensamente útil para:

• Planificar tareas: Un diagrama de Gantt muestra, de un vistazo, todas las tareas implicadas y las desglosa en subtareas más pequeñas. El diagrama también muestra los asignatarios o responsables directos de cada tarea.
• Programar las tareas: Un diagrama de Gantt traza un calendario para todo el proyecto. Esto incluye el tiempo total que se tardará en terminar todo el proyecto, así como la duración de cada subtarea. También es más fácil ajustar los horarios en caso de retrasos.
• Trazar dependencias: Cuando creas un diagrama de Gantt, puedes trazar fácilmente las tareas dependientes. Esto es útil cuando una secuencia de tareas dependientes implica a diferentes equipos.
• Controlar el progreso: Los diagramas de Gantt te permiten controlar el progreso de cada tarea. También marca hitos para que puedas celebrar las victorias a lo largo del camino.
• Alinear a la organización: Genera compromiso del equipo de trabajo en torno a los objetivos del proyecto, sus resultados y las tareas con sus fechas de inicio y término, para cumplir realizando el trabajo definido en la fecha de término planificada para el proyecto.
• Tener un resumen del proyecto: Ofrece una mirada sencilla y poderosa de un proyecto y sus actividades en una página única.
• Identificar actividades críticas: Permite identificar la ruta crítica de actividades que no deben atrasarse, y por ende necesitan ser controladas con mayor atención pues afectan en cadena el plazo del proyecto completo.
• Asignar recursos eficazmente: Permite asignar responsables y recursos a cada actividad, así es posible conocer el uso de los recursos disponibles y la capacidad utilizada de cada uno.
• Controlar el proyecto: Es un elemento fundamental para controlar los plazos y costos del proyecto durante la fase de ejecución.
• Contar con un plan flexible y dinámico: Los proyectos suelen estar afectos a cambios, y la carta Gantt es un formato adaptable a modificaciones según vaya surgiendo la necesidad.

Tipos de equipos que utilizan diagramas de Gantt

Los diagramas de Gantt son especialmente populares en la planificación de eventos, la informática y el desarrollo de software, el marketing y la construcción. Sin embargo, cualquier persona que gestione un proyecto de duración determinada se beneficiará del uso de un diagrama de Gantt, incluyendo profesores, profesionales de la salud, expertos en telecomunicaciones, recursos humanos e incluso personal remoto.

Ejemplos prácticos por industria:

• Planificación de eventos: Los organizadores de eventos los utilizan para cumplir los objetivos de sus clientes, listando actividades como reservar un local, identificar proveedores, ultimar la lista de invitados y promocionar el acto.
• Marketing: Un especialista en marketing puede trazar los pasos de una campaña en redes sociales (investigación de la audiencia, creación de una estrategia, elección del tipo y formato de contenido, promoción y evaluación de la participación) comparándolos con el marco temporal de la campaña.
• Educación: Los educadores los utilizan para trazar el plan de estudios de todo el curso escolar, planificar secuencias de lecciones, competencias escolares y tareas de evaluación. Los investigadores académicos también los usan para sus trabajos.
• Ingeniería y desarrollo de software: Los ingenieros los utilizan para guiarse a través del ciclo de vida de desarrollo de software (SDLC), trazando todas sus fases, incluidas la planificación, el diseño, el desarrollo, las pruebas, la implantación y el mantenimiento.
• Manufactura: Ayuda a una fábrica a seguir la compleja cadena de procesos de fabricación, desde la compra de materias primas hasta la producción, el envasado y la entrega.
• Construcción: Los contratistas generales utilizan un diagrama de Gantt para trazar las fases principales de un proyecto de construcción, empezando por el inicio, la preconstrucción, la adquisición, la construcción y la postconstrucción.

¿Cuándo NO Utilizar un Diagrama de Gantt?

Los diagramas de Gantt son una de las mejores herramientas de gestión de proyectos, pero no son ideales para algunas situaciones. No se recomiendan si:

• No se ha terminado con la ideación del proyecto: Si se crea un diagrama de Gantt antes de idear el proyecto, se podrían pasar por alto tareas e hitos críticos. Es probable que se acabe rehaciendo todo el diagrama.
• Se quiere comprobar los costos y el alcance del proyecto: El diagrama de Gantt proporciona pocos o ningún detalle sobre el alcance y las finanzas del proyecto. Para el alcance del proyecto, no ofrece detalles específicos sobre los entregables clave y las métricas de éxito. Del mismo modo, los equipos suelen utilizar otras herramientas para gestionar los costos.
• Se gestionan proyectos pequeños y flexibles: Los sprints de metodología ágil podrían beneficiarse más de los tableros Kanban.
• Se trabaja con requisitos que cambian con frecuencia: Los gráficos estáticos pueden quedar obsoletos rápidamente.
• Se lideran proyectos creativos: En los que el proceso es más exploratorio que lineal.
• El proyecto es excesivamente complejo: Los proyectos que consisten en un gran número de tareas y recursos pueden resultar en diagramas de Gantt muy complejos y difíciles de leer.
• El enfoque debe ser lineal: Para que un diagrama de Gantt sea eficaz, el proyecto debe planearse de forma lineal desde el principio hasta el final, con un resultado y pasos predefinidos.
• El mantenimiento es constante: Los proyectos cambian, y un diagrama de Gantt requiere adaptarse constantemente a dichos cambios, lo que puede ser un trabajo arduo.

Cómo Crear un Diagrama de Gantt

Tanto si eres un gestor de proyectos experimentado como un principiante, saber cómo hacer un diagrama de Gantt te ayudará a visualizar el calendario de tu proyecto, desglosar las tareas y seguir el progreso fácilmente. A continuación, se explican los pasos para crear uno:

1. Definir el alcance del proyecto: Antes de crear un diagrama de Gantt, es importante comprender claramente el alcance de tu proyecto, que describe los objetivos, los recursos y los resultados. Esto incluye objetivos, entregables, limitaciones y restricciones. Establece objetivos SMART (específicos, medibles, alcanzables, realistas y limitados en el tiempo).
2. Listar todas las tareas y subtareas: Identifica todas las tareas y actividades necesarias para completar tu proyecto. Desglosa el proyecto en tareas individuales y subtareas más pequeñas. Anota los recursos, habilidades y tiempo necesarios para cada tarea. El uso de actividades en Jira es una forma eficaz de crear y organizar estas tareas.
3. Establecer duraciones y fechas de inicio y fin: Para cada tarea, establece la duración prevista y las fechas de inicio y fin, representadas por barras horizontales. Sé realista en estas estimaciones y permite cierta flexibilidad para acomodar retrasos inesperados.
4. Identificar dependencias: Determina qué tareas dependen de la finalización de otras para comenzar. Revisa tu lista de tareas y visualiza estas dependencias con flechas o líneas de conexión. Herramientas como Advanced Roadmaps de Jira (ahora llamada Planes) pueden ajustar automáticamente los cronogramas cuando se producen cambios.
5. Asignar recursos: Asigna las tareas a los miembros adecuados del equipo. Cada tarea debe vincularse a la persona o grupo con las aptitudes, la experiencia y la carga de trabajo más adecuadas. Es importante equilibrar la carga de trabajo para evitar sobrecargar a los miembros del equipo.
6. Crear la Carta Gantt: Utiliza un software de gestión de proyectos como Microsoft Project, Trello, Asana, Jira o Excel. Ingresa las tareas, duraciones, fechas y dependencias para generar la carta Gantt.
7. Revisar y ajustar: Una vez creada la carta Gantt, revísala cuidadosamente para asegurarte de que todos los elementos están correctos. Ajusta las fechas y las duraciones según sea necesario para reflejar mejor la realidad del proyecto.
8. Compartir y colaborar: Comparte la carta Gantt con todos los miembros del equipo y las partes interesadas. Asegúrate de que todos comprendan el plan y sus responsabilidades.

Aunque se puede crear manualmente, hoy en día existen diversas herramientas digitales para facilitar su elaboración. Por ejemplo, en Excel se puede insertar un gráfico de barras apiladas. Para proyectos más grandes, es recomendable utilizar un software de gestión de proyectos con diagramas de Gantt incluidos, ya que ofrecen funcionalidades como la gestión de recursos, seguimiento de progreso y colaboración en tiempo real.

Ventajas y Desventajas de Utilizar un Diagrama de Gantt

Como cualquier herramienta de gestión de proyectos, los diagramas de Gantt tienen distintas ventajas y limitaciones que los equipos deben tener en cuenta.

Principales Ventajas

• Claridad visual: Los equipos pueden ver al instante el progreso del proyecto, los plazos de entrega que están próximos y las relaciones entre las tareas de un vistazo.
• Planificación mejorada: El formato visual facilita la identificación de posibles conflictos y la planificación en torno a ellos.
• Comunicación mejorada: Las partes interesadas pueden entender rápidamente el estado del proyecto sin tener que sumergirse en informes detallados.
• Mejor gestión del tiempo: Los plazos claros ayudan a los equipos a centrarse en las prioridades y establecer plazos realistas.
• Flexibilidad: El formato es adaptable a modificaciones según vaya surgiendo la necesidad durante el desarrollo de cada actividad propuesta y registrada.
• Gestión de recursos: Permite saber cuánto tiempo y cuánta mano de obra se necesita, para realizar una adecuada asignación de recursos.

Limitaciones Notables

• Complejidad en proyectos grandes: Las plantillas de diagramas de Gantt pueden resultar abrumadoras a la hora de gestionar cientos de tareas, volviéndose difíciles de leer.
• Requisitos de mantenimiento: Las actualizaciones periódicas son esenciales para mantener los gráficos precisos y útiles, lo que puede ser un trabajo arduo.
• Curva de aprendizaje: Es posible que algunos miembros del equipo necesiten recibir formación para leer y actualizar los gráficos de manera efectiva.
• Linealidad cronológica: Requiere que el proyecto se planifique de forma lineal desde el principio hasta el final, lo que no siempre es ideal para proyectos flexibles.
• Falta de detalle en costos y alcance: Proporciona pocos o ningún detalle específico sobre el alcance y las finanzas del proyecto.
• No es fácil gestionar el proyecto en el mismo lugar donde se planifica: A menudo, se necesitan otras herramientas para la gestión diaria del proyecto, haciendo que el diagrama de Gantt sea solo una herramienta de planificación inicial.
