Diseñar un baño accesible y seguro para personas con discapacidad es fundamental para garantizar su autonomía e independencia. En esta guía, exploraremos las características de las barras abatibles con giro vertical, un elemento clave para optimizar el espacio y la funcionalidad en baños adaptados, tomando como referencia las normativas y los detalles técnicos de estos productos.
Normativa para Baños Adaptados: Requisitos Clave
La Ordenanza General de Urbanismo y Construcción (OGUC), en su Título 4 (De la Arquitectura), Capítulo 1 (De las Condiciones de Habitabilidad), Art. 4.1.7 nº6, establece las condiciones necesarias a contemplar al momento de diseñar un baño para personas con discapacidad. Los edificios que contemplen servicios higiénicos deben contar, como mínimo, con un servicio higiénico de uso preferencial para personas con discapacidad, que puede ser de uso alternativo para ambos sexos y estar incluido en la dotación mínima de servicios higiénicos de la Ordenanza.

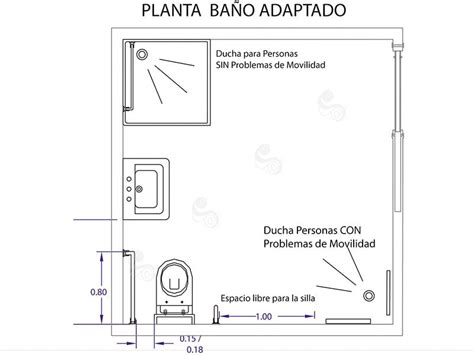

Dimensiones y Distribución
- Las dimensiones y distribución de los artefactos deben contemplar una superficie que permita giros en 360° de una silla de ruedas, considerando un diámetro de 1,50 m.
- Este diámetro puede incluir el área bajo el lavamanos, para lo cual este no podrá contemplar pedestal u otro elemento que impida o dificulte dicho giro, o la aproximación frontal de una persona con discapacidad en silla de ruedas.
- La puerta de acceso debe consultar un vano de mínimo de 0,90 m con un ancho libre mínimo de 0,80 m y abrir, preferentemente, hacia el exterior.
- En caso de abrir hacia el interior, el barrido de la puerta no puede interferir con el radio de giro. Solo en casos fundados, o cuando el servicio higiénico esté incluido en un recinto que contenga otros, podrá utilizarse puerta de corredera.
Requisitos Específicos para Lavamanos, Inodoro y Accesorios
El lavamanos deberá estar ubicado a una altura de 0,80 m desde el nivel de piso terminado, dejando un espacio libre bajo su cubierta de 0,70 m para la aproximación frontal de un usuario en silla de ruedas. La grifería deberá ser de palanca, de presión o de acción automática mediante sistema de sensor, y no podrá estar instalada a más de 0,45 m del borde del artefacto. El espejo deberá estar instalado a una altura máxima de 3 cm del punto más alto de la cubierta o del lavamanos.
El inodoro deberá contemplar al menos un espacio de transferencia lateral y paralelo a este artefacto, de al menos 0,80 m de ancho por 1,20 m de largo que permita la aproximación lateral de un usuario en silla de ruedas. La altura de asiento del inodoro será de 0,46 m a 0,48 m, medida desde el nivel de piso terminado.
Barras de Apoyo para Inodoro
Cuando el inodoro se instale junto a un muro, el eje longitudinal de este artefacto deberá estar a 0,40 m del muro. En este caso se deberá proveer una barra recta de apoyo fija en el muro a un costado del inodoro. Al otro costado, que corresponde al espacio de transferencia lateral, se deberá proveer de una barra abatible ubicada a 0,40 m del eje longitudinal del inodoro.
Cuando a ambos costados del inodoro se provea de este espacio de transferencia lateral, ambas barras serán abatibles. Ambas barras deberán ser antideslizantes, tener un diámetro entre 3,5 cm y un largo mínimo de 0,60 m, y estarán ubicadas a una altura de 0,75 m, medida desde el nivel de piso terminado.
Accesorios de Baño
Los accesorios de baño, como jabonera, toallero, perchero, secador de pelo, dispensadores de papel absorbente, secador de manos, o repisas, deberán ser instalados a una altura máxima de 1,20 m y no podrán obstaculizar la circulación o el giro de una silla de ruedas, ni la transferencia hacia el inodoro. Si contase con botón de emergencia, este estará instalado sobre los 0,40 m de altura. Los accesorios para el inodoro deberán estar a no menos de 0,40 m y a no más de 0,80 m de altura. Todas estas alturas serán medidas desde el nivel de piso terminado.
Características de la Barra Abatible con Giro Vertical
La barra abatible con giro vertical es un elemento de seguridad esencial para baños adaptados, diseñada para ofrecer apoyo y asistencia a personas con movilidad reducida, al tiempo que optimiza el espacio gracias a su capacidad de plegado.
Ayuda Técnica - Barra de Baño Abatible
Diseño y Funcionalidad
La principal característica de estas barras es su capacidad de plegarse y girar 90 grados verticalmente, lo que permite almacenarlas cómodamente fuera del camino cuando no son necesarias. Esta funcionalidad es ideal para baños pequeños o espacios reducidos, incluyendo cuartos de baño en autocaravanas, barcos, trenes, bares y discotecas, así como en aseos de minusválidos donde cada centímetro cuenta. Este elemento de seguridad previene caídas en una zona peligrosa como es el baño, sin ocupar espacio permanentemente.
Materiales y Resistencia
Nuestra barra de agarre para inodoro está hecha de material de aleación de aluminio grueso de calidad, con un tubo de 32 mm (1.260 in) de diámetro y un grosor interior de 1.1 mm (0.043 in), lo que le permite soportar hasta 350 libras de carga. También se fabrican modelos en acero inoxidable cepillado o brillante (AISI 304) y acero galvanizado. Estos materiales no solo ofrecen una sensación de agarre cómoda, sino que también son resistentes a la corrosión y no se oxidan, garantizando una larga vida útil en cualquier ambiente húmedo como duchas, bañeras o inodoros.
Algunas barras incluyen un recubrimiento de vinilo, un material biocompatible y no alergénico, que las hace antideslizantes, cálidas al tacto y aisladas eléctricamente, aumentando la seguridad y confort del usuario.
Dimensiones y Ahorro de Espacio
Con un tamaño típico de 23.622 x 10.236 x 3.150 mm (equivalente a 23.6" de largo en algunos modelos), estas barras pivotantes y abatibles son una excelente opción para optimizar el espacio. Las especificaciones de algunos modelos detallan unas dimensiones del producto de 24.8 x 10.63 x 3.54 pulgadas y un peso de 4.64 libras.
Instalación y Aplicaciones
La instalación es sencilla, ya que los rieles para discapacitados suelen venir con tornillos de montaje y expansiones de plástico, lo que facilita su anclaje en el suelo y la pared. Es crucial que las barras de agarre se anclen a paredes sólidas para soportar el límite máximo de peso.
Estas barras de seguridad son ampliamente utilizadas en:
- Baños familiares
- Hospitales
- Hogares de ancianos y de bienestar
- Centros de actividades para personas con discapacidad
- Hoteles
- Instalaciones deportivas
- Escuelas
- Espacios reducidos como autocaravanas, barcos y trenes
Son perfectas para embarazadas, personas con discapacidad, ancianos, y personas con discapacidad postoperatoria, ofreciendo estabilidad y apoyo al ducharse, bañarse o usar el inodoro.
Variedad de Barras de Sujeción y Apoyos
Además de las barras abatibles con giro vertical, existen otras opciones para aumentar la seguridad en el baño:
- Barras de sujeción de formas onduladas y acabado inox brillante.
- Barras de apoyo rectas con florón, de acero inoxidable con acabado brillante o satinado.
- Manillones de sujeción con pie y portarrollos, abatibles verticalmente, disponibles en acabado inox AISI 304 brillante o satinado.
- Barras de sujeción con florón, con un ángulo de 130º, de acero inoxidable AISI 304 con acabado brillante o satinado (mate).
- Apoyabrazos abatibles en acero galvanizado de 600 mm o 750 mm, disponibles en diferentes colores.
- Asideros y manillones de seguridad de acero galvanizado con ángulo a dos paredes y 3 puntos de anclaje, algunos con soporte de ducha.
- Soportes de pie vertical abatibles de seguridad para lavabos específicos de personas con movilidad reducida o avanzada edad.
Estos elementos son adecuados para residencias de ancianos, hospitales o centros de salud, proporcionando una prevención efectiva de caídas en el entorno del baño.
