Guía técnica para el diseño de baños accesibles en espacios públicos

Garantizar la accesibilidad en los baños públicos es un aspecto fundamental para promover la inclusión y la igualdad de oportunidades para todas las personas, independientemente de sus capacidades físicas. Los baños adaptados están diseñados para permitir que personas con diversas discapacidades realicen sus necesidades de higiene personal de manera independiente, eliminando barreras arquitectónicas y asegurando un acceso cómodo y seguro a las instalaciones sanitarias.

La adaptación de baños para personas con movilidad reducida, ya sea por discapacidad o por otras causas, requiere una cuidadosa consideración de las dimensiones, la distribución de los elementos y la selección de accesorios específicos. El objetivo es crear un entorno que fomente la autonomía, la seguridad y, en última instancia, mejore la calidad de vida de los usuarios.

Medidas Generales y Espacio de Maniobra

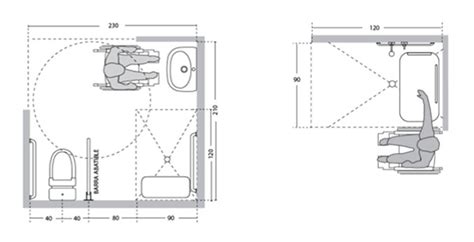

Un aspecto crucial en el diseño de baños accesibles es garantizar un espacio suficiente para la maniobra de sillas de ruedas. Se recomienda que el área total del baño sea lo suficientemente amplia para permitir giros de 360 grados, con un diámetro libre de obstáculos de al menos 1.50 metros. Si bien un espacio de 1.50 x 1.50 metros puede considerarse suficiente, se recomienda ampliar esta superficie a 1.80 x 1.80 metros para asegurar un espacio adecuado para que la persona pueda maniobrar cómodamente la silla de ruedas.

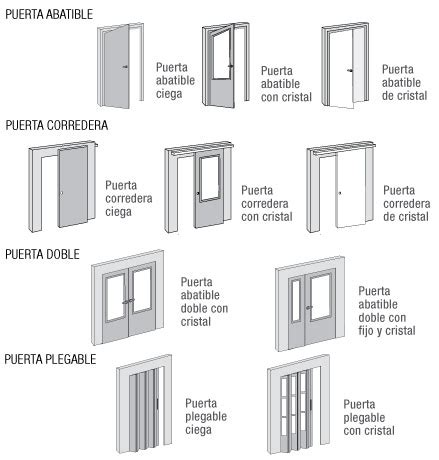

Puertas de Acceso

Las puertas de acceso al baño deben ser lo suficientemente anchas para permitir la entrada de una silla de ruedas, con un ancho mínimo libre de 80 cm. Idealmente, las puertas deberían abrir hacia afuera o ser correderas para facilitar la evacuación en caso de emergencia y optimizar el espacio interior. Los picaportes y manillas deben ser fáciles de usar, incluso para personas con poca fuerza en las manos, y ubicarse a una altura accesible. El esfuerzo necesario para abrir la puerta debe ser inferior o igual a 50 N (5kg), ya sea una puerta equipada o no de un dispositivo de cerradura automática.

Por otro lado, las puertas pueden ser:

• Batientes: deben tener una apertura libre hacia el exterior.
• Corredizas.

Suelo

El suelo del baño debe ser preferiblemente antideslizante y nivelado, sin escalones ni cambios de altura que puedan dificultar el paso o aumentar el riesgo de caídas. La pendiente en la zona de ducha debe ser adecuada (aproximadamente un 2%) para asegurar el correcto drenaje del agua sin crear obstáculos. Materiales como cerámica rugosa, vinilos antideslizantes o baldosas especiales son una excelente opción.

Adaptaciones Específicas por Elemento

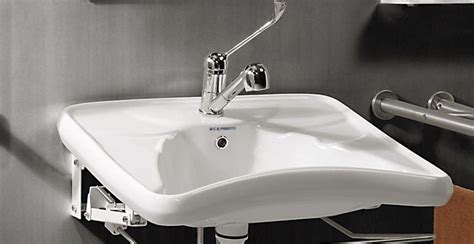

Lavabo Accesible

El lavabo es un elemento central en la accesibilidad del baño. Debe colocarse a una altura que permita su uso desde una silla de ruedas, generalmente entre 74 cm y 85 cm del suelo. Es fundamental que el lavabo no tenga pedestal para permitir la aproximación frontal de la silla de ruedas, dejando un espacio libre inferior mínimo de 70 cm de altura y 50 cm de profundidad.

La forma del lavabo debe ser suspendida y cóncava para facilitar el acceso del usuario. Se recomienda que disponga de apoyos para codos, un espacio para el jabón y, opcionalmente, un plano inclinado para evitar salpicaduras. Los grifos más accesibles son los monomando con sistema de palanca o los grifos con sensor automático, que requieren menos fuerza y movimientos precisos. Además, la temperatura del agua debe poder regularse fácilmente, para evitar accidentes. Los sistemas de sensor, además de aportar en higiene, ayudan a no desperdiciar agua y facilitan el uso para personas con dificultades de coordinación. La grifería no podrá estar instalada a más de 0,45 m del borde del artefacto.

Inodoro Adaptado

El inodoro debe estar a una altura de entre 45 cm y 50 cm del suelo, lo que facilita la transferencia desde una silla de ruedas. Es crucial que exista un espacio libre lateral adecuado para la transferencia, de al menos 80 cm de ancho y 75 cm de fondo hasta el borde frontal del inodoro. En baños públicos, se recomienda este espacio a ambos lados del inodoro.

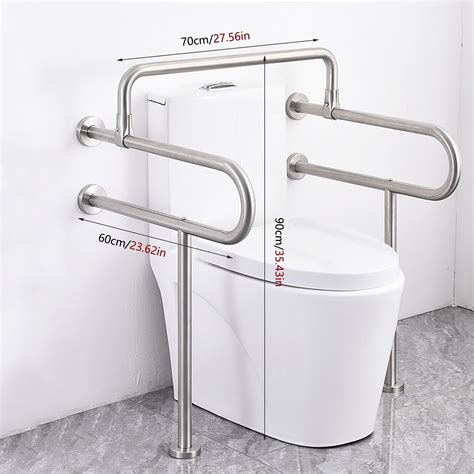

La instalación de barras de apoyo a ambos lados del inodoro es esencial. Estas barras deben ser resistentes, estar firmemente fijadas y ubicadas a una altura de aproximadamente 80-85 cm del suelo. Pueden ser fijas o abatibles, dependiendo del espacio disponible para la transferencia. Los modelos adaptados suelen tener apoyabrazos abatibles y descarga frontal accesible. En baños públicos, conviene instalar inodoros de bajo consumo y tapas de cierre suave. Las barras deben ser de sección circular, con diámetro de 30 a 40 mm y deben ser capaces de soportar el peso promedio de una persona, así como deben estar fijas directamente al muro, proporcionando estabilidad. Además, se deben distinguir cromáticamente de los demás elementos del sanitario. Cuando el inodoro se instale junto a un muro, el eje longitudinal de este artefacto deberá estar a 0,40 m del muro.

Ducha y Bañera Accesibles

Para la ducha, se aconseja que esté a nivel del suelo, sin platos de ducha elevados que dificulten el acceso. El espacio de ducha debe tener unas dimensiones mínimas de 90 cm de ancho por 120 cm de fondo, ampliándose a 180 cm x 180 cm si el espacio se destina exclusivamente a la ducha. Es importante dejar un área libre de obstáculos frente a la zona de ducha de unos 80 cm de ancho y 120 cm de fondo.

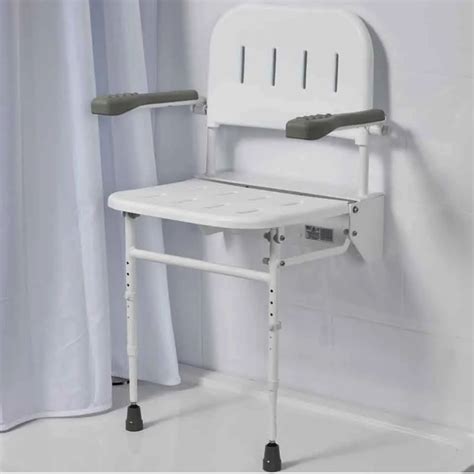

Se recomienda la instalación de barras de apoyo dentro de la zona de ducha y un asiento abatible, con respaldo, de aproximadamente 40 cm de profundidad x 40 cm de anchura x 45-50 cm de altura. El plato de ducha debe tener una pendiente adecuada para el desagüe y una distancia máxima del borde de 1.5 cm. Si se opta por una bañera, se pueden considerar sistemas de rebaje de tina o asientos giratorios para facilitar el acceso. Es recomendable instalar un duchador manual con manguera flexible. La cortina o mampara debe ser liviana y fácil de manipular. Si puedes sumar superficies antideslizantes y señalización táctil o visual, mejor todavía, sobre todo pensando en usuarios con discapacidad visual.

Espejo y Accesorios

El espejo debe colocarse a una altura que sea accesible tanto para personas sentadas en silla de ruedas como de pie. Generalmente, se sitúa a una altura máxima de 90 cm desde el borde inferior, o bien se opta por espejos orientables. El espejo deberá estar instalado a una altura máxima de 3 cm del punto más alto del de la cubierta o del lavamanos.

Otros accesorios como jaboneras, toalleros y dispensadores deben estar instalados a una altura máxima de 1.20 m y no deben obstaculizar la circulación ni la transferencia. Si se incluye un botón de emergencia, este debe estar ubicado a una altura accesible, por encima de los 40 cm. Los accesorios para el inodoro deberán estar a no menos de 0,40 m y a no más de 0,80 m de altura. Todos estos elementos, como toalla de papel y sus respectivos dispensadores, papel higiénico y dispensadores de jabón, ayudan a mantener la higiene y la autonomía del usuario. Otros accesorios como percheros y señalización en braille o con pictogramas también deben instalarse en lugares alcanzables desde diferentes posiciones.

Normativa Vigente y Obligatoriedad

La normativa que rige las dimensiones y características de los baños adaptados varía según el país. La ley obliga a tener baños adaptados para personas con discapacidad en edificios y locales públicos como bares, restaurantes y tiendas, tanto en establecimientos nuevos como en aquellos que realicen reformas. Todos los locales con atención al público deben contar con al menos un aseo adaptado. La exigencia de más de un baño adaptado suele depender de las dimensiones del local, generalmente a partir de los 100 m².

Para los locales que ya estaban en funcionamiento antes de la normativa actual, se aplica la legislación vigente en el momento de su apertura, a menos que se realicen reformas significativas. Los locales comerciales ubicados en centros comerciales que disponen de aseos para discapacitados quedan exentos de esta obligación individual.

Normativa Española

En España, la normativa principal se encuentra recogida en el «Documento Básico de Seguridad de Utilización y Accesibilidad del Código Técnico de la Edificación» (CTE DB-SUA), específicamente en el SUA 9, referente a la accesibilidad. Esta normativa detalla las exigencias mínimas para aseos y vestuarios accesibles, incluyendo equipamiento básico como barras de apoyo, accesorios y asientos. Las medidas mínimas requeridas son de 1,80 m x 1,90 m.

Los servicios higiénicos accesibles cumplen las condiciones siguientes:

• Está comunicado con un itinerario accesible.
• El espacio de giro tiene un diámetro Ø 1,50 m libre de obstáculos.
• Las puertas son abatibles hacia el exterior o correderas.
• Dispone de barras de apoyo, mecanismos y accesorios diferenciados cromáticamente del entorno.

Equipamientos Específicos según CTE DB-SUA

• Lavabo: Espacio libre inferior mínimo de 70 (altura) x 50 (profundidad) cm, sin pedestal. Altura de la cara superior ≤ 85 cm.
• Inodoro: Espacio de transferencia lateral de anchura ≥ 80 cm y ≥ 75 cm de fondo hasta el borde frontal del inodoro. En uso público, espacio de transferencia a ambos lados. Altura del asiento entre 45 - 50 cm.
• Ducha: Espacio de transferencia lateral de anchura ≥ 80 cm al lado del asiento. Suelo enrasado con pendiente de evacuación ≤ 2%.
• Urinario: Cuando haya más de 5 unidades, altura del borde entre 30 - 40 cm al menos en una unidad.

Barras de Apoyo según CTE DB-SUA

• Fáciles de asir, sección circular de diámetro 30-40 mm. Separadas del paramento 45-55 mm.
• Fijación y soporte: soportan una fuerza de 1 kN (100 kg) en cualquier dirección.
• Barras horizontales: se sitúan a una altura entre 70-75 cm. De longitud ≥ 70 cm. Son abatibles las del lado de la transferencia.
• En inodoros: Una barra horizontal a cada lado, separadas entre sí 65-70 cm.
• En duchas: En el lado del asiento, barras de apoyo horizontal de forma perimetral en al menos dos paredes que formen esquina y una barra vertical en la pared a 60 cm de la esquina o del respaldo del asiento.

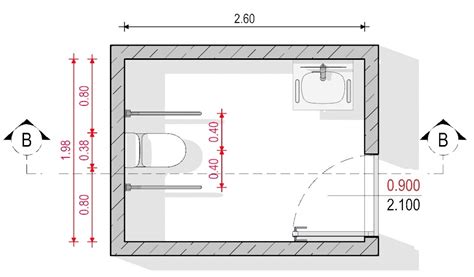

Normativa Chilena

En Chile, la normativa vigente que contiene los parámetros para diseñar baños para discapacitados es la «Ordenanza General de Urbanismo y Construcciones» (OGUC), específicamente en su Título 4 (De la Arquitectura), Capítulo 1 (De las Condiciones de Habitabilidad), Art. 4.1.7 nº6. El Decreto 50, donde se introdujeron nuevas normas de accesibilidad universal (Ley Nº 20.422 de 2010), establece que los edificios que contemplen servicios higiénicos deberán contar con, al menos, un servicio higiénico de uso preferencial para personas con discapacidad. Las medidas mínimas para los sanitarios deben respetar el radio de giro de las sillas de ruedas, lo que significa que el baño debe tener un área mayor a 1.76 m². En particular, la normativa Chilena exige una medida mínima de 1,60 m x 2,40 m.

Requisitos Específicos según OGUC (Decreto 50)

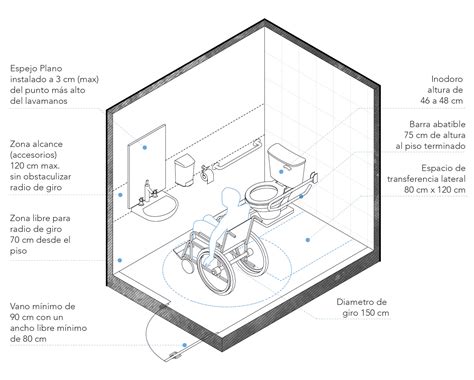

1. Sus dimensiones y distribución de artefactos en su interior deberán contemplar una superficie que permita giros en 360º de una silla de ruedas, considerando para ello un diámetro de 1,50 m. Dicho diámetro podrá incluir el área bajo el lavamanos, para lo cual éste no podrá contemplar pedestal u otro elemento que impida o dificulte dicho giro, o la aproximación frontal de una persona con discapacidad en silla de ruedas.
2. La puerta de acceso consultará un vano de mínimo de 0,90 m con un ancho libre mínimo de 0,80 m y abrirán preferentemente hacia el exterior. En caso de abrir hacia el interior, el barrido de la puerta no podrá interferir con el radio de giro señalado en la letra precedente. Solo en casos fundados, o cuando el servicio higiénico esté incluido en un recinto que contenga otros, podrá utilizarse puerta de corredera.
3. La instalación de los artefactos deberá considerar los siguientes requisitos:
   • El lavamanos deberá estar ubicado a una altura de 0,80 m medida desde el nivel de piso terminado dejando un espacio libre bajo su cubierta de 0,70 m que permita la aproximación frontal de una persona usuaria de silla de ruedas. La grifería deberá ser de palanca, de presión o de acción automática mediante sistema de sensor y no podrá estar instalada a más de 0,45 m del borde del artefacto.
   • El espejo deberá estar instalado a una altura máxima de 3 cm del punto más alto del de la cubierta o del lavamanos.
   • El inodoro deberá contemplar al menos un espacio de transferencia lateral y paralelo a este artefacto, de al menos 0,80 m de ancho por 1,20 m de largo que permita la aproximación lateral de un usuario en silla de ruedas. La altura de asiento del inodoro será de 0,46 m a 0,48 m, medida desde el nivel de piso terminado.
   • Cuando el inodoro se instale junto a un muro, el eje longitudinal de este artefacto deberá estar a 0,40 m del muro. En este caso se deberá proveer una barra recta de apoyo fija en el muro a un costado del inodoro. Al otro costado, que corresponde al espacio de transferencia lateral, se deberá proveer de una barra abatible ubicada a 0,40 m del eje longitudinal del inodoro. Ambas barras deberán ser antideslizantes, tener un diámetro entre 3,5 cm y de un largo mínimo de 0,60 m y estarán ubicadas a una altura de 0,75 m, medida desde el nivel de piso terminado.
   • Cuando a ambos costados del inodoro se provea de este espacio de transferencia lateral, ambas barras serán abatibles, teniendo las mismas características, dimensiones, ubicación y altura señaladas en el párrafo precedente.
4. Los accesorios de baño, tales como jabonera, toallero, perchero, secador de pelo, dispensadores de papel absorbente, secador de manos, repisas u otros, deberán ser instalados a una altura máxima de 1,20 m y no podrán obstaculizar la circulación o el giro de una silla de ruedas al interior del baño, ni la transferencia hacia el inodoro. Si contase con botón de emergencia, éste estará instalado sobre los 0,40 m de altura. Los accesorios para el inodoro deberán estar a no menos de 0,40 m y a no más de 0,80 m de altura. Todas estas alturas serán medidas desde el nivel de piso terminado.

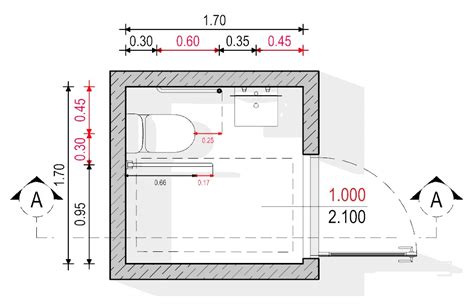

Normativa Mexicana

En México, la Secretaría de Desarrollo Urbano y Vivienda (SEDUVI) es la dependencia encargada de diseñar, coordinar y aplicar la política urbana de la Ciudad de México. El Manual de las Normas Técnicas Complementarias de Accesibilidad forma parte del Reglamento de Construcciones para el Distrito Federal. En el interior del mismo, específicamente en el SA 08 (3.2.2 fracción III Dimensiones mínimas de los espacios para muebles sanitarios-NTCPA del RCDF) se establece que en los sanitarios de uso público, se debe destinar, por lo menos, un espacio para excusado de cada cinco para uso prioritario de personas con discapacidad. Las medidas mínimas requeridas son de 1,70 m x 1,70 m.

Características Específicas según NTCPA

• El excusado deberá tener una altura entre 0.45m y 0.50m respecto al piso terminado.
• A un lado deberá contar con un área mínima de 0.90m de ancho por un fondo de 1.50m, a lo largo del excusado. El centro del excusado debe estar a una distancia máxima de 0.45m al paramento lateral corto.
• Debe colocarse en el paramento lateral más cercano mínimo una barra de apoyo horizontal de 0.60m de longitud que sobresalga un mínimo de 0.25m del borde frontal del excusado, con su centro a un máximo de 0.40m del eje del excusado. La barra debe estar a una altura de 0.80m sobre el nivel del piso.
• Los accesorios del excusado no deben de colocarse a una altura mayor de 1.20 m y menor a 0.35 m en su área superior de accionamiento ni a una distancia mayor a 0.15m del excusado.

En el área de lavabos se debe colocar un lavabo para uso por personas sobre silla de ruedas con características similares a las mencionadas anteriormente, con espacio libre inferior para la aproximación de la silla.

Consideraciones Adicionales

Es importante tener en cuenta que las dimensiones de las sillas de ruedas pueden variar, y esto influye en los requisitos de espacio y maniobra. Empresas especializadas y profesionales cualificados pueden ofrecer asesoramiento experto para adaptar baños según las necesidades específicas y la normativa aplicable en cada caso. La accesibilidad en el domicilio es fundamental para la autonomía de las personas con movilidad reducida, especialmente tras un daño cerebral adquirido. Es por ello que, más allá de la normativa, la empatía y la funcionalidad deben ser pilares en el diseño de estos espacios.
