Información Esencial sobre Rampas para Personas con Discapacidad y su Simbología

Una rampa para personas con discapacidad es un elemento primordial que permite a quienes utilizan silla de ruedas o tienen movilidad reducida, ya sea permanente o temporal, acceder y transitar fácilmente por diferentes edificaciones y espacios públicos o privados. Estas estructuras se diseñan para salvar desniveles y escaleras de concreto u otro material, garantizando así espacios más incluyentes.

Es fundamental destacar que, conforme a los acuerdos de la Convención Internacional por los Derechos de las Personas con Discapacidad, el término “discapacitados” se considera obsoleto según las normas de inclusión. Por ello, se convino emplear la expresión “personas con discapacidad”, reflejando un enfoque más respetuoso e inclusivo.

Importancia de las Rampas de Accesibilidad

Las rampas de acceso tienen una gran importancia, ya que mejoran significativamente la calidad de vida de las personas con problemas temporales o permanentes de movilidad. No solo les proporcionan un acceso físico a distintos lugares, sino que también les brindan la oportunidad de relacionarse, recrearse y gozar de numerosos servicios públicos.

Además, una rampa para personas con discapacidad facilita las labores de cuidado de familiares, amigos, conocidos y enfermeros cuando la persona no puede o se le dificulta desplazarse por sí misma, reduciendo los esfuerzos requeridos al momento de subir o bajar.

Características Generales de Diseño y Construcción

La construcción de una rampa para personas con discapacidad debe seguir dimensiones específicas establecidas en las normativas de cada país, buscando siempre brindar un acceso cómodo y seguro. A continuación, se detallan los lineamientos clave:

Pendientes y Longitudes

La pendiente para una rampa se define como la relación entre la altura a cubrir (h) y la longitud del tramo en el plano horizontal (d) multiplicado por 100.

• Rampas en exteriores: Para una altura máxima de 20 centímetros (cm), la pendiente recomendada es de entre 10 y 12 %.
• Longitud a cubrir en exteriores:
  • En recorridos de hasta 1.5 metros (m), la pendiente máxima es de 12 %.
  • Para distancias iguales a 3 m, la pendiente no debe rebasar el 10 %.
• Rampas en interiores:
  • Para alturas de hasta 30 cm se recomienda una pendiente de 10 %.
  • En el plano horizontal, para rampas con distancias de hasta 3 m, la pendiente debe ser menor al 10 %.
  • En longitudes intermedias de entre 3 y 6 m, la pendiente se mantiene menor al 8 %.
  • Para recorridos de 6 a 9 m, la pendiente tiene que ser menor a 6 %, siempre tomando en cuenta las recomendaciones conforme a la altura.

Ancho y Descansos

• El ancho de una rampa lo determinan las normativas locales. En el caso específico de México, estos elementos se tienen que construir con un ancho mínimo de 120 cm.
• Una rampa de este tipo no puede superar los 6 metros sin ningún tipo de descanso, ya que el esfuerzo requerido para subir a una persona en silla de ruedas sería muy grande. Los descansos y accesos deben mantener un eje recto.
• Los puntos de ascenso y descenso requieren un diámetro mínimo de 1,5 metros y un suelo completamente plano, sin coladeras o rejillas, lo cual es crucial para maniobrar sin preocupaciones.

Barandales y Pasamanos

Tanto en exteriores como en interiores, los barandales y pasamanos son esenciales en ambos costados de la rampa para brindar apoyo y seguridad.

Accesos y Puertas

Una rampa para personas con discapacidad generalmente se ubica en accesos de cualquier edificación, los cuales deben ser adaptados con ciertas características que faciliten el libre y seguro tránsito de personas en silla de ruedas y sus acompañantes:

1. Las puertas deben tener un ancho de vano mínimo de 120 cm libres y abatirán hacia afuera. Se adaptarán manijas tipo palanca a una altura de 90 cm del nivel de piso terminado.
2. Las puertas de vidrio deben contar con vidrio de seguridad templado que cumpla con la Norma Oficial Mexicana NOM-146-SCFI y estarán señalizadas con elementos que impidan el choque de las personas contra ellas.
3. En los pisos de las puertas principales debe haber cambio de textura o pavimento táctil de 30 cm por todo su ancho antes y después de la puerta.

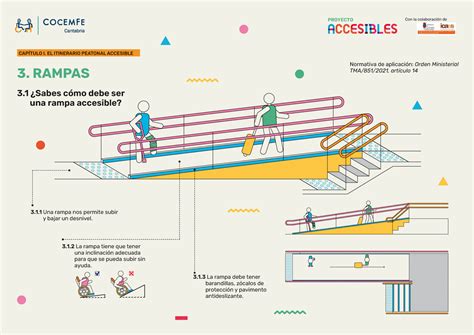

Tipos de Rampas para Personas con Discapacidad

Las rampas de accesibilidad se clasifican principalmente según su elaboración y su capacidad de transporte. Se elaboran con diferentes materiales como hormigón, madera y diversos productos metálicos, adaptándose a su función y al entorno.

A continuación, se presentan los principales tipos de rampas:

1. Rampa fijas de obra: Son permanentes, construidas en los espacios o inmuebles donde se utilizarán. Suelen planearse desde el proyecto arquitectónico y formar una unidad de diseño, aunque también pueden construirse posteriormente. Se configuran a base de cemento y pueden incluir barandillas de perfiles de acero comercial.
2. Rampa fijas prefabricadas: Aunque suelen ser permanentes, algunas pueden moverse con facilidad si se requiere, ya que no necesariamente se anclan al suelo. Se fabrican con lámina antiderrapante u otro material metálico, como la rejilla electroforjada, y pueden tener tramos cortos o muy largos.
3. Rampa plegables: Son rampas prefabricadas con configuraciones diversas, cuya principal característica es que se doblan, almacenan y transportan con facilidad. Son versátiles, aunque generalmente no están diseñadas para salvar desniveles muy altos.
4. Rampa telescópicas: Elementos prefabricados formados generalmente por dos carriles independientes y ajustables, lo que permite variar sus dimensiones longitudinal y transversalmente. Esto posibilita salvar desniveles con distintas alturas y adecuar la pendiente según sea necesario.
5. Rampa para camioneta: Además de las rampas para uso doméstico, muchas personas optan por tener una plegable o telescópica para su vehículo. Existen camionetas u otros medios de transporte con sistemas de rampa integrados que facilitan la subida y bajada de sillas de ruedas, incluyendo espacios amplios para maniobras.

La selección del tipo de rampa se determina por las características del espacio y las necesidades específicas de las personas, evaluando si será permanente, temporal o portátil, y los materiales más idóneos para su construcción.

Normativa de Rampas para Personas con Discapacidad

Si bien cada país posee criterios propios en cuanto a desarrollo urbano que determinan las características de sus edificaciones, existen lineamientos internacionales que buscan cumplir con estandarizaciones que beneficien a las personas que utilizan estas estructuras.

Normativa en México

La normativa vinculada a una rampa para personas con discapacidad en México se encuentra dentro de reglamentaciones más amplias, que contemplan la accesibilidad a diversos espacios. La Norma Oficial Mexicana NOM-030-SSA3-2013 establece las características arquitectónicas que facilitan el acceso, tránsito, uso y permanencia de las personas con discapacidad en establecimientos para la atención médica ambulatoria y hospitalaria del Sistema Nacional de Salud. Además, el Manual de Normas Técnicas de Accesibilidad de la Ciudad de México complementa estos lineamientos.

5. Características arquitectónicas generales de la rampa para personas con discapacidad (NOM-030-SSA3-2013)

• Los establecimientos deben contar con rutas accesibles o rampas para personas con discapacidad, desde los accesos principales hasta las áreas de atención médica.
• El equipamiento urbano y otros elementos colgantes sobresalientes, así como el follaje de árboles en rutas accesibles, deben mantenerse a una altura mínima de 2.20 m desde el nivel del piso terminado.
• Las rutas accesibles deben estar señalizadas con el Símbolo Internacional de Accesibilidad (SIA), excepto cuando coincida con las rutas naturales de desplazamiento de todos los usuarios.
• Las rutas accesibles o rampas en el exterior e interior del establecimiento deben tener como mínimo 1.20 m de ancho libre.
• La superficie de los pisos y pavimentos de las rutas accesibles, en el exterior e interior, deben tener un acabado firme y antiderrapante.
• Los establecimientos con dos o más pisos deben tener escaleras, además de rampas y elementos mecánicos para la circulación vertical de personas con discapacidad.
• Se debe colocar señalización específica para personas con discapacidad para identificar accesos, estacionamientos, rutas accesibles, rutas de evacuación y servicios, de conformidad con las disposiciones jurídicas aplicables.
• Para indicar la proximidad de desniveles en el piso, al inicio y al final de la rampa y escaleras, así como en la proximidad de las puertas de los elevadores, debe existir una franja con cambio de textura y color contrastante de 0.30 m de ancho por una longitud igual a la de los elementos, colocada a 0.30 m antes del cambio de nivel.

6. Características arquitectónicas específicas (NOM-030-SSA3-2013)

• 6.1 Espacios para las circulaciones horizontales:
  • 6.1.1 Rampa en estacionamientos: Los cajones reservados deben estar ubicados lo más cerca posible de la entrada al establecimiento y vinculados a una ruta accesible.
  • 6.1.2 Banquetas: En circulaciones exteriores, las banquetas deben contar con una rampa ubicada en cruces peatonales, las cuales deberán cumplir con las características señaladas en el numeral 6.2.1.3 de esta norma. Las rampas deberán contar con señalamientos para su localización cuando se requieran.
• 6.2 Elementos para las circulaciones verticales:
  • 6.2.1 La rampa para personas con discapacidad debe tener las siguientes características:
    1. Deberán colocarse pasamanos en ambos lados y cumplir con lo especificado en los numerales 6.3.4.1, 6.3.4.2, 6.3.4.3 y 6.3.4.4 de esta norma.
    2. El ancho libre mínimo entre pasamanos debe ser como lo señala el numeral 5.5 de esta norma (1.20 m).
    3. Pendiente no mayor de: 8.0% para desniveles de 0.16 m y de 6.0% para desniveles de 0.32 m o mayores.
    4. La longitud máxima de una rampa entre descansos debe ser de 6.00 m y pendiente no mayor del 6.0%; los descansos deben tener una longitud mínima de 1.50 m.
    5. Al inicio y al final de la rampa, se deberá disponer de un área de aproximación libre de obstáculos de 1.20 m.

7. Especificaciones de diseño de una rampa para personas con discapacidad (NTCPA del RCDF)

• 7.1 Ruta accesible RA 01:
  • En el espacio público y el espacio al exterior: La ruta accesible está conformada por la combinación de diversos elementos, tales como banquetas, cruces peatonales, calles peatonales, pasos a desnivel, andaderos, senderos, rampas o cualquier dispositivo mecánico para salvar las diferencias de nivel.
  • En edificaciones: Una ruta accesible es una serie interconectada de diferentes elementos como un corredor, pasillo, andadero, puertas, vanos, rampas o cualquier dispositivo mecánico para salvar las diferencias de nivel.
• 7.1.1 Circulación peatonal RA 02:
  • Una rampa para personas con discapacidad puede ser un corredor, pasillo o andador, puertas y vanos; o bien una serie interconectada de los mismos y contar con rampas o dispositivos mecánicos accesibles para salvar las diferencias de cota vertical.
  • La pendiente máxima para la circulación horizontal es de 4% y un ancho mínimo de 120 cm, libre de cualquier obstáculo hasta una altura mínima de 220 cm.
  • Los desniveles hasta de 0.30 m y pendiente menor o igual al 4% pueden ser salvados con rampas sin pasamanos. Los demás casos deben ser considerados rampas, de acuerdo a lo indicado en el apartado de rampas de esta norma.
  • Debe estar señalizada con el símbolo internacional de accesibilidad, siempre y cuando no sea la ruta natural de desplazamiento de todas las personas.
  • Deben contar con pavimentos táctiles.
• 7.1.3.1 Pavimento táctil RA 05: Presente en el área de aproximación o descansos, a lo ancho de la escalera o rampa, al menos que esté unida a una guía de dirección.
• 7.2.4 Rampa ER 04:
  • Cumplir con especificaciones de ruta accesible (apartado RA 01).
  • En el área de aproximación y descansos, la longitud debe tener mínimo 150 cm en descansos con cambio de dirección mayor a 10º medidos al centro.
  • Si los lados de la rampa tienen cambios de nivel, debe cumplir con las especificaciones del apartado RA 02.
  • Cumplir con especificaciones de pasamanos y barandal (AC 01).
  • Para señalizar una ruta táctil, la unión entre la guía de dirección y la franja de advertencia debe estar colocada cerca de un extremo con pasamanos a una separación de entre 15 y 45 cm al centro de la guía. Sobre la rampa no es necesaria la guía de dirección, siempre y cuando el pasamanos sea continuo con respecto a la franja de advertencia.
  • En rampas menores al 5% no es necesario colocar franja de advertencia táctil en los cambios de nivel; la guía de dirección debe continuar su ruta sobre la pendiente de la rampa.
• ER 04 (4.1.4 fracciones I al XIII Rampas-NTCPA del RCDF): Las rampas peatonales que se proyecten en las edificaciones deben cumplir con las siguientes condiciones de diseño:
  1. Los pasillos con desniveles hasta de 0.30 m y pendiente menor o igual al 4% no deben ser considerados rampas.
  2. Los anchos de las rampas deberán respetar las condiciones de diseño que se establecen en el numeral 4.1.2, teniendo en todos los casos un ancho libre mínimo de 1.00 m entre pasamanos.
  3. La longitud máxima de una rampa entre descansos será en relación a las siguientes pendientes máximas: 6% en una longitud entre 6.00 a 10.00 m, 8% en una longitud entre 3.00 a 5.99 m y con una pendiente transversal máxima del 2%.
  4. Contar con pasamanos en ambos lados y cumplir con el numeral 2.3.9 de pasamanos y barandales.
  5. Cuando la pendiente sea mayor al 5% se debe contar con pavimento táctil de advertencia al principio y al final de un tramo de rampa, con una longitud mínima de 0.30 m por todo el ancho colocado a 0.30 m antes del cambio de nivel del arranque y la llegada de la rampa.
  6. Cuando existan rampas con longitud mayor de 1.20 m con alguno de sus lados abierto, se debe contar con una protección lateral de por lo menos 0.10 m de altura a todo lo largo de la rampa incluyendo los descansos.
  7. El ancho de los descansos entre tramos de rampas debe ser cuando menos igual al ancho de la rampa por mínimo 1.20 m de longitud.
  8. Al principio y final de un tramo de rampa se contará con un espacio horizontal de cuando menos el ancho de la rampa por mínimo 1.20 m de longitud; en este espacio no se colocará ningún elemento que obstaculice su uso.
  9. Cualquier cambio en la dirección del recorrido deberá hacerse solamente en los descansos.
  10. Los materiales utilizados para su construcción deben ser antiderrapantes.
  11. En rampas con circulación bajo éstas, se colocará una protección horizontal a una altura mínima de 0.10 m perimetralmente o en los lados abiertos bajo la rampa, a partir de una altura menor a 1.90 m del lecho bajo de dicha rampa.
  12. Las rampas que se encuentren en rutas de evacuación, deberán ser de construcción fija permanente.
  13. Las rampas y descansos exteriores deberán diseñarse para evitar la acumulación de agua en su superficie.
• 7.3 Accesorios:
  • 7.3.1 Pasamanos y barandal AC 01: Los pasamanos se colocarán a una altura de 0.90 m. En ocupaciones educativas, guarderías, sanitarias y de reuniones públicas, se contará con dos pasamanos, en escaleras y rampas, uno superior a una altura de 0.90 m y el inferior a 0.75 m del nivel de piso. Los pasamanos deben estar libres de elementos que los obstruyan.

Normativa en Perú

En Perú, la Ley N° 29973, Ley General de la Persona con Discapacidad, y la Norma Técnica de Edificación A.120, constituyen el marco legal que exige y regula la señalética y el diseño de rampas para la accesibilidad. La correcta implementación de señales y estructuras no solo asegura la inclusión y la seguridad universal, sino que también evita sanciones y multas al garantizar el cumplimiento de los requisitos de accesibilidad vigentes. La accesibilidad no es un privilegio, es un derecho.

Señalización para Rampas de Acceso: Un Elemento Crucial para la Inclusión

Más allá de su diseño estructural, una rampa es un elemento importante para la identificación y orientación de las personas con movilidad reducida o discapacidad visual. Las señales en rampas de acceso son fundamentales para garantizar la inclusión y prevenir accidentes. La identificación correcta de la rampa es muy importante para el reconocimiento por parte de los usuarios, no solo para guiar a las personas, sino también para advertir sobre pendientes, resbalones o zonas de precaución. Esto es vital en edificios públicos y privados.

Elementos Clave de la Señalización

Una señalización para rampas de acceso efectiva considera diversos aspectos para maximizar la seguridad y la funcionalidad:

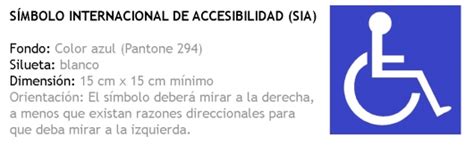

• Símbolo Internacional de Accesibilidad (SIA): Es la señal principal, un pictograma de una persona en silla de ruedas, que identifica claramente la rampa como una ruta accesible. El fondo será azul como indicativo de señal de accesibilidad y el pictograma en blanco como contraste, conforme a la norma ISO 7010.
• Señales Direccionales: Flechas y textos que guían a los visitantes hacia tiendas específicas, baños, salidas, ascensores, escaleras mecánicas y estacionamientos.
• Señales de Advertencia de Inclinación: Advierten sobre la pendiente de la rampa, especialmente si es pronunciada, para que los usuarios tomen precauciones.
• Señales de Prohibición: Por ejemplo, «Prohibido Obstruir Rampa» o «No Estacionar en Rampa», para asegurar que el paso esté siempre libre.
• Señalización Podotáctil: Con la instalación de pavimento podotáctil (bandas texturizadas en el suelo o adoquines táctiles) en la base y al final de la rampa, la finalidad es la señalización para las personas con discapacidad visual, usando colores de contraste para su identificación.

Colores, Pictogramas y Materiales

• Colores y Tamaño: Para que sean visibles, los colores deberán ser contrastantes. En el caso de la accesibilidad, los colores azul y blanco son los de referencia, distribuidos con el fondo claro y el texto oscuro, o viceversa. En el caso de advertencia, se usan el amarillo y el negro.
• Pictogramas: Se tienen que utilizar los pictogramas universales de accesibilidad, como el SIA, para indicar las rutas para personas con movilidad reducida.
• Materiales de la señal: Se deben utilizar materiales duraderos. La señalización vertical deberá colocarse a la altura adecuada para ser visible en toda la localización.

El RD 505/2007 regula la accesibilidad y la no discriminación de las personas con discapacidad en los entornos físicos, aplicándose mediante señalización accesible, visual y táctil.

Invertir en señalización de rampas es invertir en una sociedad más equitativa y segura. Una rampa sin la señalética correcta puede ser ineficaz o incluso generar confusión. El objetivo principal de estas señales es asegurar la inclusión y la accesibilidad universal, pensando en todos.
