Ascensores Accesibles y Símbolos de Accesibilidad Universal: Una Guía Completa

En los edificios modernos, el concepto de accesibilidad universal ha dejado de ser una consideración secundaria para convertirse en un pilar central, legal y ético. El ascensor, como factor clave de la movilidad interna, se encuentra en el centro de este desafío. Sin embargo, existe una diferencia crucial entre un ascensor funcional y uno verdaderamente accesible. Los ascensores ya no son simples soportes verticales; son infraestructura esencial para una movilidad equitativa.

La accesibilidad moderna no es una cortesía, sino un requisito de ingeniería codificado, reforzado por normas globales. A medida que la demografía cambia y las expectativas aumentan, los ascensores deben adaptarse a un amplio espectro de usuarios, incluyendo a aquellos con discapacidades permanentes o temporales. Con más de 1.3 millones de personas con discapacidad en todo el mundo (Organización Mundial de la Salud, 2023) y un número creciente de usuarios que se desplazan por las ciudades con cochecitos, bastones o equipaje, los ascensores deben evolucionar hacia sistemas de movilidad inclusivos. El reto es claro: diseñar sistemas que no solo cumplan con las normas, sino que sean intuitivamente inclusivos.

Dejando de ser características de lujo, los elementos de accesibilidad son esenciales para la independencia, la equidad y el cumplimiento normativo. Sin embargo, su implementación suele ser deficiente, ya sea por descuido o mala interpretación. Un ascensor accesible es el resultado de un diseño de ingeniería inclusivo donde cada detalle, desde las dimensiones hasta el relieve de los botones, se ha optimizado para eliminar barreras.

¿Qué son los Ascensores Accesibles?

Un ascensor accesible no es solo un sistema que funciona, sino un equipo de transporte diseñado meticulosamente para garantizar que todas las personas, con independencia de sus capacidades físicas, sensoriales o cognitivas, puedan usarlo de forma autónoma, segura y cómoda. El primer error común es asociar la accesibilidad en ascensores con las dimensiones para una silla de ruedas exclusivamente. Aunque es un factor crítico, la accesibilidad integral va mucho más allá, abarcando:

• Accesibilidad motriz: Proporciona espacio suficiente para sillas de ruedas, andadores o personas con movilidad reducida y sus acompañantes.
• Accesibilidad visual: Ofrece soluciones para personas con ceguera o deficiencia visual que requieren información táctil en braille o auditiva.
• Accesibilidad auditiva: Abarca herramientas para personas con deficiencia auditiva que necesitan información visual clara en forma de indicadores luminosos.
• Accesibilidad cognitiva: Busca simplificar la interacción y la comprensión del uso del ascensor.

Normativa y Estándares de Accesibilidad en Ascensores

La accesibilidad es ahora un derecho civil reconocido en las normativas internacionales de construcción. Los ascensores accesibles requieren el cumplimiento de estándares globales y códigos nacionales para atender a usuarios con discapacidades permanentes o temporales. En España, la accesibilidad de los ascensores está regulada por dos normas fundamentales y complementarias:

• La Norma Europea UNE-EN 81-70: Es el estándar técnico de referencia que especifica los requisitos de diseño para la accesibilidad. No es una ley como tal, pero es la base técnica que los fabricantes siguen para construir un ascensor conforme. Define los requisitos mínimos para ascensores accesibles: tamaño de la cabina, controles, señalización y elementos de soporte.
• El Código Técnico de la Edificación (CTE): Es el marco legal en España, donde el Documento Básico de Seguridad de Utilización y Accesibilidad (DB-SUA) establece cuándo y dónde se deben instalar ascensores accesibles y qué requisitos mínimos tienen que cumplir. Las dimensiones de cabina mínimas establecidas en el CTE DB SUA son muy básicas y no se adaptan a toda la variabilidad de niveles de accesibilidad y tipo de edificios.

Además, otras normas clave que rigen el diseño de ascensores incluyen:

• ISO 8100-7:2024 (Global): Alinea la norma EN 81-70 con las normas globales; preparada para convertirse en la primera norma internacional de accesibilidad legalmente vinculante para ascensores.
• Ley de Estadounidenses con Discapacidades (EE. UU.), BS 8300 (Reino Unido), JIS T9251 (Japón): Abordan las necesidades de accesibilidad local, con distintos énfasis en la planificación espacial, la ubicación de los controles y la orientación del usuario.

En lugar de simplemente cumplir, los diseñadores deben comprender la intención: permitir una movilidad vertical independiente, segura y digna para todos. Un ascensor no puede ser accesible si no cumple requisitos de diseño específicos. Cumplir la normativa no es solo una obligación legal, sino una inversión en la calidad de vida de los usuarios y el valor a largo plazo del inmueble.

Requisitos Esenciales de Diseño para Ascensores Accesibles

Dimensiones de Cabina y Maniobrabilidad

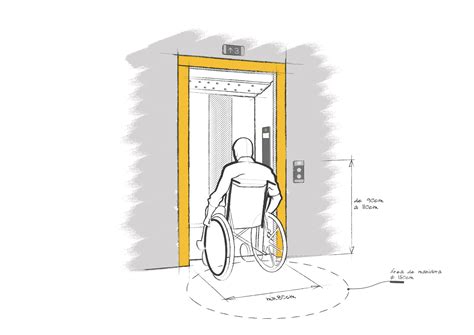

Entre los requisitos más evidentes se encuentra que el espacio no solo debe permitir la entrada, sino también la maniobra. Para acomodar a usuarios con movilidad reducida, las cabinas de ascensor deben cumplir con las normas de dimensiones según la capacidad prevista y la configuración de las puertas. Estas dimensiones impactan directamente el ancho y la profundidad internos mínimos de la cabina, la ubicación de los paneles de control al alcance ergonómico, el ancho de la puerta y las zonas libres.

• Dimensiones mínimas de la cabina: La norma UNE-EN 81-70 define varios tamaños, pero el estándar más aceptado es el de 1,10 m de ancho por 1,40 m de fondo, ya que permite la entrada de una persona en silla de ruedas y un acompañante. En edificios públicos de alta afluencia, se recomiendan cabinas de 1,60 m x 1,40 m para que las sillas giren 360° en el interior. La norma ISO 8100-7 describe cinco tipos de cabina, clasificados por capacidad y distribución (de una sola entrada, puertas opuestas o puertas adyacentes).
• Paso libre de las puertas: La apertura debe ser, como mínimo, de 80 cm, aunque la normativa más exigente y recomendable indica un paso de 90 cm para facilitar el acceso. Tanto las puertas de piso como las de cabina deben ser automáticas, correderas horizontales y eléctricas.
• Espacio en el rellano: Se pide una zona libre de obstáculos frente al ascensor que permita trazar un círculo de 1,50 m de diámetro.

Paneles de Control (COP) y Llamadores

Los paneles de control son el principal punto de interacción y deben ser accesibles para todas las personas.

• Altura operativa: Los elementos de pulsación tanto en el exterior como en el interior deben situarse, en general, a una altura de entre 90 cm y 1,10 m del suelo.

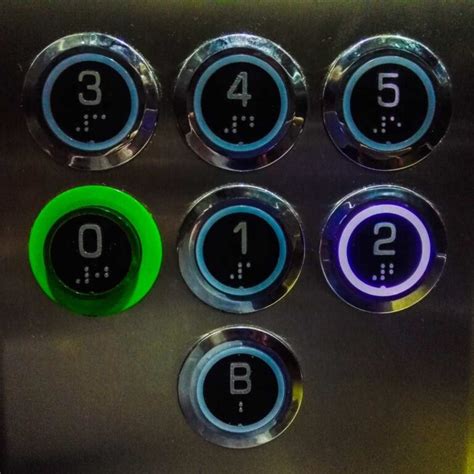

• Relieve táctil y braille: Los botones deben tener un alto contraste cromático y contar con numeración en relieve táctil, así como con su correspondiente inscripción en braille. El botón del piso de salida a la calle debe estar claramente diferenciado. La norma detalla los requisitos de diseño para los dispositivos de control tanto en planta como en cabina.
• Botón de alarma: Debe existir un botón de alarma.
• Ubicación del panel de control de cabina (COP): La ubicación del COP debe adaptarse a una amplia gama de necesidades de los usuarios, incluidos los usuarios de sillas de ruedas.
• En sistemas de puertas con apertura central, el COP debe colocarse en el lado derecho cuando el usuario ingresa al automóvil.
• En sistemas de apertura lateral (telescópicos) se deberá instalar en el lado del borde de cierre de la puerta.
• En todos los casos, se deberá mantener una distancia lateral mínima de 400 mm (15.75 pulgadas) entre cualquier botón COP y la esquina adyacente de la pared de la cabina.
• Posición desaconsejada del COP: Se desaconseja encarecidamente colocar la COP en la pared de retorno frontal, justo al lado de la abertura de la puerta, ya que presenta importantes dificultades de acceso para usuarios de sillas de ruedas o con movilidad reducida.
• Segundo COP: La decisión de instalar un segundo COP dentro de la cabina no depende de la profundidad, sino de su anchura. Según la norma ISO 8100-7, si la anchura interior de la cabina supera los 1.600 mm (63 pulgadas), se debe instalar un COP en cada una de las dos paredes laterales.
• COP en entradas adyacentes/opuestas: En cabinas con entradas adyacentes, se debe instalar un COP en cada pared que no tenga puerta. En cabinas con puertas opuestas (de tipo pasante), el requisito de uno o dos COP depende de la dirección de apertura. Si ambas puertas tienen apertura central, se deberán instalar dos COP. Si las puertas abren hacia lados opuestos, un solo COP es suficiente si el ancho del coche no supera los 1.600 mm; de lo contrario, se requieren dos.
• Botones de llamada de rellano: En caso de que haya solo un ascensor, los llamadores o botones de planta deben montarse adyacentes a las puertas de piso. Si se utiliza un teclado numérico tipo teléfono, se debe identificar la posición del número 5 central mediante un punto táctil. En configuraciones de un solo ascensor, los botones de llamada de piso pueden montarse directamente en el marco de la puerta, siempre que el hueco no supere los 250 mm de profundidad y se mantenga una distancia mínima de 500 mm (preferiblemente 700 mm) entre el botón y la pared adyacente. En caso de haber dos o más ascensores, los botones de llamada de piso deben ubicarse entre las entradas.

Sistemas de Comunicación y Señalización

El equipo debe comunicarse con el usuario mediante varios canales para proporcionar información clara y oportuna.

• Sintetizador de voz: Es obligatorio para la accesibilidad visual. Un sistema de voz anuncia el número de planta al que llega la cabina y la dirección del viaje. El nivel de ruido deberá ajustarse entre 35 y 65 dB (A) en condiciones normales y podrá incrementarse hasta 80 dB (A) en entornos ruidosos.
• Indicadores visuales: Se requieren indicadores de posición y dirección tanto en el exterior como en el interior de la cabina, que deben ser claros y tener un tamaño apropiado. Los indicadores, además de tener las dimensiones y el contraste establecidos en la norma, serán identificados por símbolos (números, caracteres o pictogramas) consecuentes con la nomenclatura de los pisos.
• Confirmación de pulsación: El número de piso elegido debe confirmarse con una señal visible y audible situada cerca del dispositivo.
• Sistemas de alarma y señalización de emergencia: Los ascensores accesibles deberán incluir alarmas sonoras y visuales. Las señales visuales deberán usar indicadores intermitentes amarillos o verdes, mientras que las alarmas sonoras deberán emitir una señal sonora o de voz. Estas alertas permanecerán activas hasta que se desactiven o se confirmen manualmente.
• Bucle de inducción: Como ayuda para poder oír el sistema de alarma, se debería instalar un lazo de inducción, para facilitar la comunicación a personas con audífonos o implantes cocleares. Si se proporciona un sistema de mejora auditiva, este deberá cumplir con la norma ISO 4190-5 y estar marcado con el símbolo internacional de dispositivos de ayuda auditiva.

Elementos de Soporte y Seguridad

Otros componentes son fundamentales para la seguridad y el confort de todos los usuarios.

• Pasamanos: Según la norma ISO 8100-7:2024, toda cabina de ascensor debe estar equipada con al menos un pasamanos. Este pasamanos debe instalarse en la pared donde se ubica la cabina de control. Para evitar obstruir el acceso a los botones e indicadores, el pasamanos debe interrumpirse en la sección correspondiente a la cabina de control y sus extremos deben curvarse hacia la pared. Si la pared es demasiado corta, podrá instalarse solo en un lado del panel. La superficie de agarre deberá tener un diámetro de entre 30 mm y 45 mm, con un radio mínimo de 10 mm. Se deberá mantener una distancia mínima de 35 mm entre el pasamanos y la superficie de la pared. La altura del borde superior debe ser de 900 mm ±25 mm por encima del nivel del suelo.
• Espejo o panel reflectante: Aunque no son estrictamente obligatorios por ley, los espejos desempeñan un papel crucial. Se suele incluir un espejo en la pared del fondo con una función que no es precisamente estética: es una herramienta de accesibilidad que permite a los usuarios de silla de ruedas ver los indicadores de piso y los obstáculos a su espalda cuando salen marcha atrás si no pueden girar dentro. Los espejos también cumplen una función psicológica, aliviando la claustrofobia y haciendo que las cabinas de ascensor pequeñas parezcan más espaciosas. En las cabinas en las que el usuario en silla de ruedas no puede girar, debe haber un dispositivo (ej. un espejo) que le permita ver lo que tiene detrás.
• Precisión de la parada: El ascensor debe garantizar una nivelación exacta entre el suelo de la cabina y el del rellano, minimizando el escalón que queda entre el suelo terminado de planta y la pisadera de entrada del ascensor.

Otros Elementos que Favorecen la Accesibilidad

• Caracteres braille: El braille no es un requisito obligatorio para ascensores según todas las normas internacionales. Sin embargo, cuando se utilice, deberá cumplir con la norma ISO 17049, que especifica el formato, el espaciado entre caracteres y la legibilidad de la señalización táctil.
• Color y contraste: Para usuarios con baja visión, un fuerte contraste de color y tonalidad, especialmente entre pisos, paredes y paneles de control, es vital para la orientación y la seguridad. Las normas ISO 8100-7 e ISO 21542 especifican los requisitos de contrato de luminancia, promoviendo materiales mate antideslizantes y señales visuales distintivas.
• Iluminación: La iluminación deberá proporcionar una luminancia mínima de 100 lx en el plano del elemento (ISO 8100-7:2024, Tabla 2), que puede ser vertical o inclinada.
• Asiento abatible: Aunque no es obligatorio, cuando se disponga de un asiento plegable, este deberá cumplir especificaciones como una altura de 500 mm ±25 mm desde el suelo, una profundidad de 300-400 mm, un ancho de 400-500 mm y una capacidad de carga mínima de 120 kg.

Implementación de Accesibilidad Mejorada en Entornos Públicos

En entornos públicos específicos, como estaciones de transporte público, centros de salud, residencias de ancianos y otros entornos con usuarios vulnerables, la aplicación de medidas de accesibilidad mejoradas va más allá del cumplimiento normativo y se adentra en el ámbito del diseño universal. Ejemplos de estas mejoras incluyen:

• Aumentar la altura de la puerta y del interior del automóvil a un mínimo de 2.100 mm (82.7 pulgadas) para una mayor comodidad espacial y una maniobrabilidad más fácil para dispositivos de asistencia más altos.
• Marcar claramente puertas de vidrio o superficies transparentes para reducir la confusión y mejorar la visibilidad para usuarios con baja visión.
• Instalación de pasamanos en todas las paredes que no contengan puertas, proporcionando un soporte de 360˚ independientemente de la posición.
• Uso de materiales mate y no reflectantes en superficies de paredes para eliminar el deslumbramiento y la interferencia óptica.
• Asegurarse de que cualquier espejo instalado dentro del automóvil tenga una distancia vertical mínima de 300 mm (11.8 pulgadas) desde el nivel del piso terminado.
• Implementar cabinas de ascensores panorámicos, cuando sea posible, para reducir el riesgo de pánico durante el atrapamiento y permitir el contacto visual externo o la comunicación de emergencia.

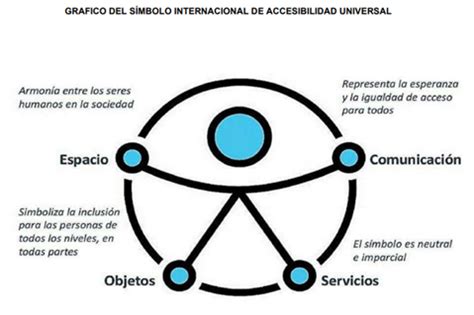

El Papel del Símbolo Internacional de Accesibilidad (Pictogramas)

Estamos tan acostumbrados a ellos que no nos podemos imaginar un mundo sin: los pictogramas. Al utilizarse pictogramas, hemos logrado crear accesibilidad universal, especialmente accesibilidad comunicativa. El referente es lo que se quiere representar o hace referencia el concepto que presenta el pictograma, que puede ser un objeto o un concepto. Los ítems gráficos son formas gráficas que, al combinarlas, representan lo que se quiere transmitir.

Historia y Evolución de los Pictogramas

• Históricamente, los primeros pictogramas fueron los dibujos que nos dejaron las civilizaciones de, más o menos, en el año 30.000 a.C. en las piedras de las cuevas.
• Más adelante tenemos las escrituras egipcias, que utilizaban dibujos para representar palabras.
• Ya en el siglo XII, empezaron a crear el escudo de armas que representaba a cada una de las familias nobles.
• Con la llegada del automóvil, en París se empezaron a utilizar ciertos símbolos para indicar a los conductores de ciertos elementos en la vía que debían de tener en cuenta.
• A lo largo del siglo XX los pictogramas fueron evolucionando para ser más legibles y ofrecer más comprensión para todos los públicos. Su objetivo era que los trabajadores analfabetos de las fábricas pudieran desempeñar sus tareas.
• Otro momento importante en el desarrollo de los pictogramas actuales fueron los Juegos Olímpicos de Múnich. En ese acontecimiento empezó la tradición de crear pictogramas por cada uno de los deportes olímpicos.
• Finalmente, en 1976, el American Institute of Graphic Arts, creó una serie de pictogramas para el transporte americano. A partir de los primeros pictogramas se han optimizado y creado de nuevos.

El Símbolo de Accesibilidad en Ascensores

Se deberá proporcionar un botón de accesibilidad, marcado con el símbolo internacional de Disposición para Personas con Discapacidad (ISO 4190 5:2006, Tabla C.1, n.º 10). Este botón asignará una cabina adyacente al dispositivo de control correspondiente o, alternativamente, extenderá el tiempo de permanencia en la puerta de la cabina asignada. También podrá activar funciones adicionales, como la extensión del tiempo para realizar una llamada, la asignación de la llamada a una cabina más grande, etc., cuando corresponda. El símbolo más extendido de la discapacidad es el representado con una persona en silla de ruedas.

La accesibilidad universal debería ser una exigencia en todos los edificios. Es importante señalar que aquí solo se exponen las características principales de un modo general, para detalles concretos de las mismas es imprescindible consultar el texto completo de la norma.
