Normativa y Especificaciones Técnicas para Rampas de Acceso para Personas con Discapacidad

Una rampa para personas con discapacidad es una estructura esencial que facilita el acceso a edificaciones y espacios, tanto públicos como privados, para individuos que utilizan silla de ruedas o que presentan movilidad reducida, ya sea de forma permanente o temporal. La construcción de estas rampas debe adherirse a dimensiones específicas estipuladas en las normativas de cada país, con el objetivo de crear entornos más inclusivos.

Es importante destacar que la Convención Internacional por los Derechos de las Personas con Discapacidad ha promovido la sustitución del término "discapacitados" por "personas con discapacidad", reconociendo la importancia de las normas de inclusión. Reconocer su importancia es un paso esencial para la inclusión de millones de individuos.

¿Qué es una Rampa para Personas con Discapacidad?

La rampa para personas con discapacidad es una superficie inclinada cuya forma está especialmente diseñada para que las personas en silla de ruedas o con movilidad reducida puedan acceder y retirarse fácilmente de diferentes espacios públicos y privados con desniveles y escaleras de concreto u otro material. Cuenta con uno o varios tramos, los cuales pueden ser rectos, curvos, con abanico, alabeos y extensión diversa. Se elabora con diferentes materiales, entre los que se encuentra el hormigón y diversos productos metálicos, y dada su función, están presentes en gran variedad de sitios, por lo que puedes encontrar desde una pequeña rampa en banqueta hasta una de varios tramos y altura que permita el acceso a un edificio de gran magnitud.

Importancia de las Rampas de Acceso

Las rampas de acceso tienen gran importancia debido a que mejoran la calidad de vida de las personas con problemas temporales o permanentes de movilidad, ya que no solo les proporcionan un acceso físico a diferentes lugares, sino que les brindan la oportunidad de relacionarse con otras personas, recrearse de distintas maneras y gozar de numerosos servicios públicos. Además, la rampa para personas con discapacidad facilita las labores de cuidado de familiares, amigos, conocidos y enfermeros cuando la persona con discapacidad no puede o se le dificulta desplazarse por sí mismo, ya que reduce los esfuerzos realizados por los involucrados al momento de subir o bajar hacia determinado sitio.

Tipos de Rampas de Accesibilidad

Las rampas de accesibilidad se clasifican principalmente a partir de la manera en que se elaboran y la capacidad que tienen o no para transportarse. A continuación, se presentan los tipos de rampas que se pueden encontrar, construir o adquirir:

Rampas Fijas de Obra (Permanentes)

• Se trata de rampas permanentes construidas en los espacios o inmuebles donde se utilizarán.
• Suelen planearse al momento en el que se está realizando un proyecto arquitectónico, formando una unidad de diseño con él.
• También se pueden elaborar tiempo después de la construcción de edificios, con la finalidad de mejorar sus condiciones de acceso.
• Se configuran a base de cemento y pueden contar o no con una barandilla, fabricada con perfiles de acero comercial.
• Son una opción viable para garantizar el acceso de personas con discapacidad, sustituyendo a las escaleras convencionales, y se usan para salvar desniveles medios o elevados.

Rampas Fijas Prefabricadas

• Aunque suelen ser permanentes, existen algunas que pueden moverse con cierta facilidad de su sitio si se requiere, ya que no necesariamente se anclan al suelo.
• Se fabrican con lámina antiderrapante u otro material metálico, como la rejilla electroforjada, y cuentan con tramos cortos o muy largos.
• Sirven para salvar pequeños desniveles en zonas de tránsito medio.

Rampas Plegables

• Son rampas prefabricadas con distintas configuraciones, pero su característica principal radica en que se doblan, almacenan y transportan con facilidad.
• Esto brinda la posibilidad de usarlas en gran diversidad de espacios, aunque por lo general no están diseñadas para salvar desniveles muy altos.
• Permiten salvar desniveles pequeños en momentos puntuales, y pueden moverse, transportarse y almacenarse con facilidad, ya que al plegarse reducen su tamaño a la mitad.

Rampas Telescópicas

• Se trata de elementos prefabricados formados generalmente de dos carriles independientes y ajustables, lo que permite variar las dimensiones de la rampa tanto longitudinal como transversalmente.
• Gracias a ello, se pueden salvar desniveles con distintas alturas, así como adecuar la pendiente de una rampa para personas con discapacidad según se necesite.
• Ofrecen gran versatilidad al permitir ajustar la inclinación y altura según los requerimientos del usuario.

Rampas para Camionetas

Además de las rampas en casa, es común que muchas personas opten por tener alguna plegable o telescópica para su vehículo particular. Sin embargo, existen camionetas u otros medios de transporte especialmente diseñados con un sistema de rampa que posibilita la subida y bajada de sillas de ruedas de manera sencilla, ya que además cuentan con espacios amplios para realizar las maniobras.

Normativa y Especificaciones Técnicas para Rampas de Acceso en México

La normativa vinculada a una rampa para personas con discapacidad en México se encuentra dentro de reglamentaciones más amplias, las cuales, a grandes rasgos, contemplan la accesibilidad a diversos espacios de las personas con problemas de movilidad y otras discapacidades. En México, la construcción de rampas para personas con discapacidad se rige por la Norma de Accesibilidad de la Secretaría de Gobernación y la Norma Oficial Mexicana (NOM-030-SSA3-2013), así como el Manual de Normas Técnicas de Accesibilidad de la Ciudad de México. Estas normativas están diseñadas para garantizar un acceso cómodo y seguro, estableciendo lineamientos cruciales como la longitud máxima de los tramos de rampa.

Norma Oficial Mexicana NOM-030-SSA3-2013

Esta norma establece las características arquitectónicas que facilitan el acceso, tránsito, uso y permanencia de las personas con discapacidad en establecimientos para la atención médica ambulatoria y hospitalaria del Sistema Nacional de Salud. Los lineamientos más importantes incluyen:

Características Arquitectónicas Generales

• Los establecimientos deben contar con rutas accesibles o rampas para personas con discapacidad para llegar desde los accesos principales hasta las áreas donde se brindan los servicios de atención médica.
• El equipamiento urbano y otros elementos colgantes sobresalientes, así como el follaje de árboles en las rutas accesibles, deben mantenerse a una altura mínima de 2.20 m desde el nivel del piso terminado.
• Las rutas accesibles deben estar señalizadas con el símbolo internacional de accesibilidad, excepto cuando coincidan con las rutas naturales de desplazamiento de todos los demás usuarios.
• Las rutas accesibles o rampas para personas con discapacidad, tanto en el exterior como en el interior, deben tener como mínimo 1.20 m de ancho libre.
• La superficie de los pisos y pavimentos de las rutas accesibles, en el exterior e interior, deben tener un acabado firme y antiderrapante.
• Los establecimientos con dos o más pisos deben tener escaleras, además de rampas y elementos mecánicos para la circulación vertical de personas con discapacidad.
• Se debe colocar señalización específica para personas con discapacidad para identificar accesos, estacionamientos, rutas accesibles, rutas de evacuación y servicios, así como lo referente a seguridad y prevención.
• Para indicar la proximidad de desniveles en el piso, al inicio y al final de la rampa y escaleras, así como en la proximidad de las puertas de los elevadores, debe existir una franja con cambio de textura y color contrastante de 0.30 m de ancho por una longitud igual a la de los elementos, colocada a 0.30 m antes del cambio de nivel.

Características Arquitectónicas Específicas

Espacios para las Circulaciones Horizontales

• Rampa en estacionamientos: Los cajones reservados deben estar ubicados lo más cerca posible de la entrada al establecimiento y vinculados a una ruta accesible.
• Banquetas: En circulaciones exteriores, las banquetas deben contar con una rampa ubicada en cruces peatonales, cumpliendo con las características señaladas en la norma. Las rampas deberán contar con señalamientos para su localización cuando se requieran.

Elementos para las Circulaciones Verticales

• Las rampas deben tener pasamanos en ambos lados, cumpliendo con las especificaciones de la norma.
• El ancho libre mínimo entre pasamanos debe ser el señalado en el numeral 5.5 de la norma (1.20 m).
• Pendiente no mayor de: 8.0% para desniveles de 0.16 m y de 6.0% para desniveles de 0.32 m o mayores.
• La longitud máxima de una rampa entre descansos debe ser de 6.00 m y pendiente no mayor del 6.0%; los descansos deben tener una longitud mínima de 1.50 m.
• Al inicio y al final de la rampa, se deberá disponer de un área de aproximación libre de obstáculos de 1.20 m.

Especificaciones de Diseño de una Rampa: Manual de Normas Técnicas de Accesibilidad de la Ciudad de México (ER 04 y NTCPA del RCDF)

Ruta Accesible (RA 01)

• En el espacio público y el espacio al exterior: La ruta accesible está conformada por la combinación de diversos elementos, tales como banquetas, cruces peatonales, calles peatonales, pasos a desnivel, andaderos, senderos, rampas o cualquier dispositivo mecánico para salvar las diferencias de nivel.
• En edificaciones: Una ruta accesible es una serie interconectada de diferentes elementos como un corredor, pasillo, andadero, puertas, vanos, rampas o cualquier dispositivo mecánico para salvar las diferencias de nivel.

Circulación Peatonal (RA 02)

• Una rampa puede ser un corredor, pasillo o andador, puertas y vanos; o bien una serie interconectada de los mismos y contar con rampas o dispositivos mecánicos accesibles para salvar las diferencias de cota vertical.
• La pendiente máxima para la circulación horizontal es de 4% y un ancho mínimo de 120 cm, libre de cualquier obstáculo hasta una altura mínima de 220 cm.
• Los desniveles hasta de 0.30 m y pendiente menor o igual al 4% pueden ser salvados con rampas sin pasamanos. Los demás casos deben ser considerados rampas, de acuerdo a lo indicado en el apartado de rampas de esta norma.
• Debe estar señalizada con el símbolo internacional de accesibilidad, siempre y cuando no sea la ruta natural de desplazamiento de todas las personas.
• Deben contar con pavimentos táctiles.
• Todos los pavimentos, tanto interiores como exteriores, deben tener una superficie firme, plana y antiderrapante (RA 04).
• Las alfombras en rampas deben ser de un espesor máximo, considerando el bajo-alfombra, de 1.3 cm. El tejido debe ser bajo, firme y nivelado, y deben estar fijas adecuadamente. Los bordes expuestos deben tener ribetes achaflanados (RA 04).

Pavimento Táctil (RA 05)

• Presente en el área de aproximación o descansos, a lo ancho de la escalera o rampa, al menos que esté unida a una guía de dirección.

Rampa (ER 04)

Las especificaciones de una rampa ER 04 deben cumplir con:

• Las especificaciones de ruta accesible (RA 01).
• En el área de aproximación y descansos, la longitud debe tener mínimo 150 cm en descansos con cambio de dirección mayor a 10º medidos al centro.
• En caso de que los lados de la rampa tengan cambios de nivel, debe cumplir con las especificaciones del apartado RA 02.
• Las especificaciones de pasamanos y barandal (AC 01).
• Para señalizar una ruta táctil, la unión entre la guía de dirección y la franja de advertencia debe estar colocada cerca de un extremo con pasamanos a una separación de entre 15 y 45 cm al centro de la guía. Sobre la rampa no es necesaria la guía de dirección, siempre y cuando el pasamanos sea continuo con respecto a la franja de advertencia.
• En rampas menores al 5% no es necesario colocar franja de advertencia táctil en los cambios de nivel; la guía de dirección debe continuar su ruta sobre la pendiente de la rampa.

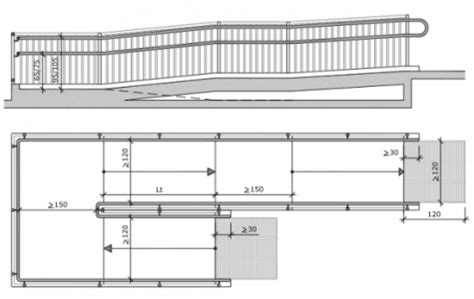

Condiciones de Diseño para Rampas Peatonales (ER 04, NTCPA del RCDF)

1. Los pasillos con desniveles hasta de 0.30 m y pendiente menor o igual al 4% no deben ser considerados rampas.
2. Los anchos de las rampas deberán respetar las condiciones de diseño que se establecen en el numeral 4.1.2, teniendo en todos los casos un ancho libre mínimo de 1.00 m entre pasamanos.
3. La longitud máxima de una rampa entre descansos será en relación a las siguientes pendientes máximas: 6% en una longitud entre 6.00 a 10.00 m, 8% en una longitud entre 3.00 a 5.99 y con una pendiente transversal máxima del 2%.
4. Contar con pasamanos en ambos lados y cumplir con el numeral 2.3.9 de pasamanos y barandales.
5. Cuando la pendiente sea mayor al 5% se debe contar con pavimento táctil de advertencia al principio y al final de un tramo de rampa, con una longitud mínima de 0.30 m por todo el ancho colocado a 0.30 m antes del cambio de nivel del arranque y la llegada de la rampa.
6. Cuando existan rampas con longitud mayor de 1.20 m con alguno de sus lados abierto, se debe contar con una protección lateral de por lo menos 0.10 m de altura a todo lo largo de la rampa incluyendo los descansos.
7. El ancho de los descansos entre tramos de rampas debe ser cuando menos igual al ancho de la rampa por mínimo 1.20 m de longitud.
8. Al principio y final de un tramo de rampa se contará con un espacio horizontal de cuando menos el ancho de la rampa por mínimo 1.20 m de longitud; en este espacio no se colocará ningún elemento que obstaculice su uso.
9. Cualquier cambio en la dirección del recorrido deberá hacerse solamente en los descansos.
10. Los materiales utilizados para su construcción deben ser antiderrapantes.
11. En rampas con circulación bajo éstas, se colocará una protección horizontal a una altura mínima de 0.10 m perimetralmente o en los lados abiertos bajo la rampa, a partir de una altura menor a 1.90 m del lecho bajo de dicha rampa.
12. Las rampas que se encuentren en rutas de evacuación, deberán ser de construcción fija permanente.
13. Las rampas y descansos exteriores deberán diseñarse para evitar la acumulación de agua en su superficie.

Accesorios: Pasamanos y Barandal (AC 01)

• Los pasamanos se colocarán a una altura de 0.90 m.
• En ocupaciones educativas, guarderías, sanitarias y de reuniones públicas, se contará con dos pasamanos, en escaleras y rampas, uno superior a una altura de 0.90 m y el inferior a 0.75 m del nivel de piso.
• Los pasamanos deben estar libres de elementos.
• Las recomendaciones internacionales sugieren un doble pasamanos a cada lado, con alturas entre 90 y 105 cm para el superior y entre 70 y 85 cm para el inferior.
• Los pasamanos adosados a paredes deben mantener una separación mínima de 3.5 cm.
• La sección de los pasamanos debe ser uniforme y permitir una sujeción segura.

Otras Medidas y Consideraciones

Pendiente de las Rampas

La pendiente de una rampa se define como la relación entre la altura a cubrir (h) y la longitud del tramo en el plano horizontal (d), expresada en porcentaje. Los estándares varían entre exteriores e interiores:

• Rampas Exteriores:
  • Para una altura máxima de 20 cm, la pendiente debe oscilar entre el 10% y el 12%.
  • En recorridos de hasta 1.5 metros, la pendiente máxima permitida es del 12%.
  • Para distancias de hasta 3 metros, la pendiente no debe exceder el 10%.

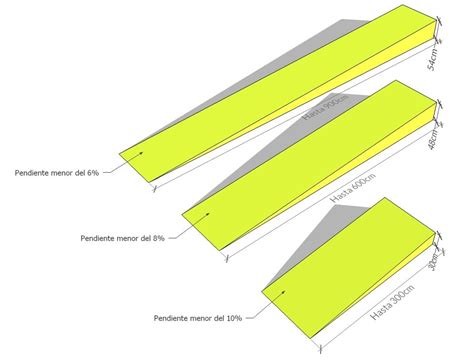

• Rampas Interiores:
  • Para alturas de hasta 30 cm, se recomienda una pendiente del 10%.
  • En distancias de hasta 3 metros en el plano horizontal, la pendiente debe ser menor al 10%.
  • Para longitudes intermedias de entre 3 y 6 metros, la pendiente debe mantenerse por debajo del 8%.
  • En recorridos de 6 a 9 metros, la pendiente tiene que ser menor a 6%.
• Las rampas salvaescaleras o rampas de acceso para discapacitados nunca deben superar el 10% de inclinación.
• La pendiente de una rampa vehicular depende de su longitud:
  • En rampas menores de 3 metros, no superará el 10% de desnivel.
  • Si la rampa mide entre 3 y 6 metros de largo, la inclinación máxima será del 8%.
  • Si mide más de 6 metros, el desnivel no superará el 6%.

Ancho y Longitud de las Rampas

• El ancho de una rampa es determinado por las normativas locales. En México, el ancho mínimo requerido es de 120 cm. Sin embargo, algunas normativas internacionales establecen un ancho libre de 120 cm, superando requisitos como los del Ministerio de Vivienda en Perú, que indica un mínimo de 90 cm.
• En el caso de consultar rampas antideslizantes o planos inclinados, su ancho deberá corresponder a la vía de evacuación que enfrenta o de la que es parte, debiendo comenzar y finalizar su recorrido en un plano horizontal del mismo ancho y de 1,50 m de largo como mínimo.
• La longitud de las rampas de acceso para discapacitados varía en función del contexto, aunque su extensión máxima es de 9 metros.
• Una rampa no puede superar los 6 metros sin un área de descanso, debido al considerable esfuerzo que requeriría para una persona acompañante o para el propio usuario.

Características de los Accesos y Puertas

Las rampas para personas con discapacidad suelen integrarse en dos tipos de accesos principales en las edificaciones, los cuales deben ser adaptados para asegurar un tránsito libre y seguro:

• Puertas:
  • Deben contar con un ancho de vano mínimo de 120 cm libres y abrir hacia afuera.
  • Las manijas tipo palanca deben estar ubicadas a una altura de 90 cm del nivel del piso.
  • Las puertas de vidrio deben ser de seguridad (templado, conforme a la Norma Oficial Mexicana NOM-146-SCFI) y estar señalizadas o protegidas para evitar choques.
  • Se requiere un cambio de textura o pavimento táctil de 30 cm de ancho antes y después de la puerta en los pisos de acceso principal.
• Puntos de Ascenso y Descenso:
  • Requieren un diámetro mínimo de 1.5 metros.
  • El suelo debe ser completamente plano, sin coladeras o rejillas, facilitando la maniobra de las sillas de ruedas.

Al construir este tipo de rampas de acceso es importante prever una zona libre de obstáculos y salientes, tanto en el “embarque” como en el “desembarque”.

Lineamientos Internacionales y Consideraciones Adicionales

A pesar de las diferencias en los criterios de desarrollo urbano de cada país, existen lineamientos internacionales que buscan estandarizar las características de las rampas para beneficio de los usuarios. Es fundamental procurar que los descansos y accesos mantengan un eje recto.

Tanto en exteriores como en interiores, los barandales y pasamanos son elementos de seguridad indispensables, ubicados en ambos costados de la rampa.

Los bordes de pisos transitables con desniveles superiores a 30 cm deben contar con parapetos o barandas de seguridad de al menos 80 cm de altura, incluyendo un elemento horizontal de protección a 15 cm.

Las pendientes pronunciadas pueden ser un obstáculo insalvable para una silla de ruedas. Además, para algunas personas, las escaleras con pasamanos pueden resultar más cómodas que recorrer tramos de rampa más largos.

Materiales y Consideraciones para la Adquisición

La elección del tipo de rampa y los materiales de construcción dependen de las características del espacio y las necesidades específicas de los usuarios. Al adquirir una rampa, se deben considerar factores como la altura a librar, la distancia longitudinal, los materiales y el peso que soportará. Las superficies deben ser duras y antideslizantes, resistiendo condiciones de humedad. En el inicio y final de la rampa, se deben incluir superficies de diferente color y podotáctiles para advertir a personas con discapacidad visual.

Construcción de una Rampa (Ejemplo Básico para Vivienda)

Para la elaboración de una rampa de una sola vía y sin descanso en una vivienda de un piso, se pueden seguir los siguientes pasos, adaptados a un terreno de concreto:

1. Preparar el terreno: Picar la superficie de concreto para lograr una textura irregular que mejore la adherencia de la mezcla de cemento.
2. Cortar y colocar la cimbra: Cortar las tablas para formar la cimbra, después, ubicarlas en su lugar y afianzar unas con otras utilizando clavos para madera o pijas. Finalmente, situar un tramo de varilla en los extremos para que la madera se mantenga en su lugar a la hora de verter el concreto.
3. Verter el concreto: Verter la mezcla dentro de la cimbra verificando que la malla electrosoldada quede bien puesta sobre las calzas en todo momento.
4. Fraguado: Dejar fraguar el hormigón al menos una hora.
5. Montaje del barandal: Montar el barandal, preferiblemente hecho con tubería de acero inoxidable, en cada lado de la estructura.

Procedimientos para la Construcción en Espacios Públicos

La solicitud de construcción de rampas en banquetas u otros espacios públicos comúnmente se realiza ante el ayuntamiento. El procedimiento específico varía según la localidad. En la Ciudad de México, por ejemplo, se puede gestionar a través de los Centros de Servicios y Atención Ciudadana (CESAC). El tiempo de respuesta o realización del servicio varía de acuerdo con las evaluaciones técnicas, programaciones, demanda e infraestructura del lugar.
