Exigencias de Diseño para Edificios de Asistencia Hospitalaria según la OGUC

Introducción a las Normativas OGUC para Establecimientos de Salud

Las exigencias en normativas para edificios de asistencia hospitalaria tienen como principal objetivo un funcionamiento eficaz en cuanto a accesibilidad, salubridad y cuidado tanto de los pacientes como trabajadores.

Esta guía detalla las exigencias requeridas para el diseño de recintos de asistencia hospitalaria según la Ordenanza General de Urbanismo y Construcción (O.G.U.C.), específicamente en su Título 4 (De la Arquitectura), Capítulo 4 (Edificios de Asistencia Hospitalaria), en sus Artículos 4.4.1, 4.4.2, 4.4.3 y 4.4.4.

Cada tipo de establecimiento de salud posee distintas exigencias debido a su funcionamiento o características del edificio. Los establecimientos de salud incluyen hospitales, clínicas, consultorios, postas, centros de diagnóstico, de especialidad o de referencia de salud.

Requisitos Específicos para Edificios de Asistencia Hospitalaria (Capítulo 4.4 OGUC)

Accesibilidad y Servicios Higiénicos (Artículo 4.4.1)

Los establecimientos de salud, deberán contar en cada piso o área donde se provea de servicios higiénicos, con al menos un recinto destinado a servicio higiénico para personas con discapacidad. Este recinto debe permitir el ingreso y circulación de una silla de ruedas, de la forma señalada en el Artículo 4.1.7. de esta Ordenanza.

Asimismo, cuando dichos establecimientos de salud cuenten con secciones destinadas al hospedaje de pacientes en hospitales y clínicas, deberán contemplar este tipo de recinto por cada 50 pacientes. Estos servicios higiénicos deben estar siempre situados en áreas de atención a público, o conectados a una ruta accesible.

Salas de Baño y Equipamiento para Hospedaje (Artículo 4.4.3)

En el caso de clínicas y casas de salud, tal como dispone el Artículo 4.4.3 de la Ordenanza General de Urbanismo y Construcción, las secciones destinadas a hospedar a enfermos deben estar dotadas de salas de baño que contengan cada una un lavamanos, tina, ducha, inodoro y urinario.

Además, estarán dotados de calefacción capaz de mantener una temperatura mínima de 16° centígrados.

Ventilación y Desagüe (Artículo 4.4.2)

Los establecimientos de salud deberán contar con dispositivos adecuados para obtener una ventilación eficaz y de servicio de desagüe a la red de alcantarillado público, o a fosas sépticas, si no existiere alcantarillado.

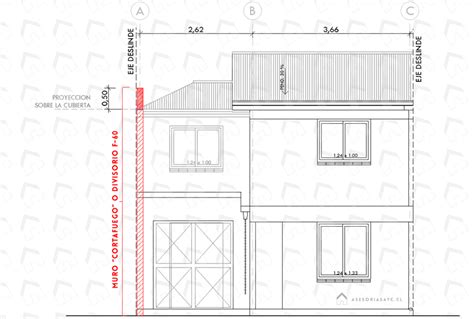

Resistencia al Fuego: Muros Cortafuego (Artículo 4.4.4)

El Artículo 4.4.4 hace referencia al Muro cortafuego, que es aquel que cumple con la resistencia al fuego requerida según el caso, de acuerdo con el Artículo 4.3.3.

Disposiciones Arquitectónicas Generales Aplicables (Título 4, Capítulo 4.1 OGUC)

Los edificios de asistencia hospitalaria también deben cumplir con las disposiciones generales de arquitectura establecidas en el Capítulo 4.1 de la OGUC.

Clasificación de Locales y Alturas Mínimas (Artículo 4.1.1)

En las edificaciones o parte de ellas destinadas a vivienda, hospedaje, oficinas y comercio, se considerarán:

• Locales habitables: los destinados a la permanencia de personas, tales como: dormitorios o habitaciones, comedores, salas de estar, oficinas, consultorios, salas de reunión y salas de venta.
• Locales no habitables: los destinados al tránsito o estadía esporádica de personas, tales como cuartos de baño, cocinas, salas de vestir, lavaderos, vestíbulos, galerías o pasillos.

Los locales habitables tendrán una altura mínima de piso a cielo, medida en obra terminada, de 2,30 m, salvo bajo pasadas de vigas, instalaciones horizontales, y áreas menores de recintos ubicados directamente bajo techumbres inclinadas. La medida vertical mínima de obra terminada en pasadas peatonales bajo vigas o instalaciones horizontales será de 2 m. El estándar de terminaciones de las edificaciones que contemplen locales habitables no podrá ser inferior a las definidas en esta Ordenanza como obra gruesa habitable. Se exceptúan de las disposiciones de este artículo los recintos de cualquier tipo destinados a bodega o instalación de maquinaria y los lugares de registro o mantención de instalaciones.

Iluminación y Ventilación Natural (Artículo 4.1.2)

Los locales habitables deberán tener, al menos, una ventana que permita la entrada de aire y luz del exterior, con una distancia mínima libre horizontal de 1,5 m medida en forma perpendicular a la ventana cuando se trate de dormitorios. Sin embargo, se admitirán ventanas fijas selladas siempre que se contemplen ductos de ventilación adecuados o sistemas de aire acondicionado conectados a grupo electrógeno automático y que no se trate de dormitorios o recintos en los que se consulten artefactos de combustión de cualquier tipo.

Asimismo, las salas de reunión o de venta y los locales de cualquier tipo pertenecientes a un centro comercial cerrado, podrán no consultar ventana siempre que dispongan de un sistema de climatización artificial. Los locales no habitables sin ventanas o con ventanas fijas deberán ventilarse a través de un local habitable, o bien contemplar algún sistema de renovación de aire.

Ventilación de Baños, Cocinas y Lavaderos (Artículo 4.1.3)

No obstante lo dispuesto en el artículo anterior, los baños, cocinas y lavaderos, cuando no contemplen ventana al exterior que permita la renovación de aire, deberán ventilarse mediante un ducto, individual o colectivo, de sección libre no interrumpida de, al menos, 0,16 m2. Estos ductos serán exclusivos para ventilación, no podrán servir a baños y cocinas simultáneamente y deberán indicarse en los planos de planta de arquitectura y de estructura del proyecto.

La sección mínima indicada en el inciso primero podrá reducirse en caso de contemplarse tiraje forzado, debiendo justificarse técnicamente la sección proyectada. La salida del ducto al exterior, salvo especificación distinta contemplada en el respectivo proyecto, deberá sobresalir al menos 1 m de la cubierta y situarse a una distancia libre no menor a 3 m de cualquier elemento que entorpezca la ventilación por dos o más de sus costados.

Ventilación de Locales Industriales o Comerciales (Artículo 4.1.4)

La ventilación de locales habitables de carácter industrial o comercial, como tiendas, oficinas, talleres, bodegas y garajes, podrá efectuarse directamente hacia patios y vías particulares o públicas, o bien, por escotillas o linternas de techumbres por las cuales deberá el aire circular libremente sin perjudicar recintos colindantes. El área mínima de estas aberturas no será inferior a la duodécima parte del área del piso del local.

La ventilación de tales recintos puede efectuarse también por medios mecánicos que funcionen sin interrupción y satisfactoriamente durante las horas de trabajo. Los locales comerciales que tengan accesos por galerías comerciales techadas y que no cuenten con ventilación directa al exterior, deberán ventilarse mediante conductos (shafts) de sección no inferior a 0,20 m2. Cuando estos locales se destinen a preparación y venta de alimentos, reparaciones (eléctricas, ópticas, calzados), talleres fotográficos, lavasecos u otros usos que produzcan olores o emanaciones, dicha ventilación deberá activarse por medios mecánicos durante las horas de trabajo.

Exigencias Acústicas de los Locales (Artículos 4.1.5 y 4.1.6)

Los locales, según sus condiciones acústicas, se clasificarán en los siguientes grupos:

1. Locales que por su naturaleza deben ser totalmente aislados de las ondas sonoras exteriores y en los cuales los sonidos interiores deben extinguirse dentro de las salas en que son producidos: estudios de grabación de películas cinematográficas o de discos, salas de transmisión de radiotelefonía, salas de hospitales, de estudios de música, de escuelas, bibliotecas y audición de alta calidad.
2. Locales parcialmente aislados que pueden recibir ondas sonoras del exterior, pero en los cuales interesa que esta recepción sea limitada de modo que no tome forma inteligible, capaz de provocar desviaciones de la atención: hoteles, departamentos, casas habitación, locales destinados al culto, oficinas profesionales o comerciales y las otras salas de audición no comprendidas en la categoría anterior.
3. Locales sin exigencias acústicas en que es indiferente que se propaguen ondas sonoras en uno u otro sentido, tales como estadios, mercados, restaurantes.
4. Locales ruidosos, en que el nivel sonoro interior es superior al del exterior y que, por lo tanto, deben ser tratados en forma recíproca a los de los dos primeros grupos, tales como fábricas, estaciones de ferrocarril, centrales o subestaciones eléctricas, imprentas, salas de baile.

Los locales incluidos en el primer grupo en su totalidad y los del segundo grupo que se encuentren ubicados en barrios con alto nivel sonoro medio, deberán someterse a las exigencias establecidas en las Normas Oficiales sobre condiciones acústicas de los locales. Los edificios del cuarto grupo no podrán construirse en sectores habitacionales ni a distancias menores de 100 m de los edificios del grupo uno.

Las exigencias acústicas señaladas en el Artículo 4.1.6 son aplicables sólo a los elementos que separen o dividan unidades de viviendas que sean parte de un edificio colectivo, o entre unidades de vivienda de edificaciones continuas, o entre unidades de viviendas de edificaciones pareadas, o entre las unidades de vivienda que estén contiguas a recintos no habitables. En estos casos, los elementos constructivos que dividan o separen las unidades deberán cumplir con las siguientes características:

• Los elementos constructivos horizontales o inclinados (pisos y rampas) deberán tener un índice de reducción acústica mínima de 45dB(A) y presentar un nivel de presión acústica de impacto normalizado máximo de 75dB.
• Los elementos constructivos verticales o inclinados (muros divisorios o medianeros) deberán tener un índice de reducción acústica mínima de 45dB(A).

Para demostrar el cumplimiento de estas disposiciones, se podrá optar por una solución constructiva inscrita en el Listado Oficial de Soluciones Constructivas para Aislamiento Acústico del Ministerio de Vivienda y Urbanismo, o mediante un Informe de Ensayo o Informe de Inspección emitidos por laboratorios o entidades certificadas.

Accesibilidad Universal en Edificios (Artículo 4.1.7)

Todo edificio de uso público y todo aquel que, sin importar su carga de ocupación, preste un servicio a la comunidad, así como las edificaciones colectivas, deberán ser accesibles y utilizables en forma autovalente y sin dificultad por personas con discapacidad, especialmente por aquellas con movilidad reducida.

Ruta Accesible

Deberán contemplar una ruta accesible que conecte el espacio público con todos los accesos del edificio, las unidades o recintos de uso público o que contemplen atención de público, las vías de evacuación, los servicios higiénicos, los estacionamientos para personas con discapacidad, y ascensores que sean parte de esta ruta.

• Al interior del edificio, el ancho de la ruta accesible corresponderá al ancho determinado para las vías de evacuación, con un mínimo de 1,10 m, y su altura mínima será de 2,10 m.
• En el piso de salida del edificio, el ancho de la ruta en el tramo comprendido entre el acceso del edificio y el espacio público corresponderá al ancho de la vía de evacuación en dicho piso.
• Todos los pasillos que sean parte de la ruta accesible y conduzcan a unidades o recintos que contemplen atención de público, tendrán un ancho mínimo de 1,50 m.

Desniveles y Rampas

Los desniveles que se produzcan en el recorrido de la ruta accesible, se salvarán mediante rampas o planos inclinados antideslizantes, ajustados a las características señaladas en el numeral 2 de este artículo, o mediante ascensores que permitan su uso en forma autovalente.

• En caso de consultar alfombras o cubrepisos, deberán estar firmemente adheridos, su espesor no podrá ser superior a 0,13 cm y serán de tejido compacto. Los desniveles que se produzcan entre juntas de pisos terminados no podrán ser superiores a 0,5 cm.
• La superficie de piso que enfrenta a las escaleras deberá tener una franja de pavimento con contraste cromático y una textura distinta, o podotáctil, de a lo menos 0,60 m de ancho, que señale su presencia a las personas con baja visión o con discapacidad visual.
• Si se contemplare un área bajo escaleras, la parte de esa área cuya altura sea inferior a 2,10 m, deberá tener elementos de resguardo colocados en forma permanente y de una altura no inferior a 0,95 m, que impida que personas con baja visión o discapacidad visual ingresen a dicha área.

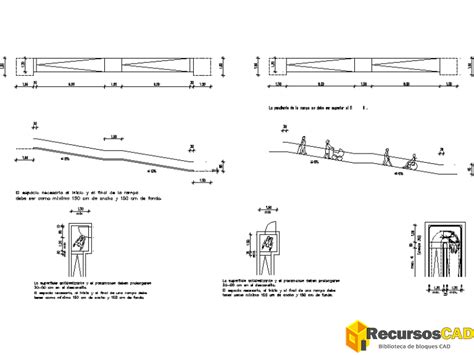

• En caso de consultar rampas antideslizantes o planos inclinados, su ancho deberá corresponder a la vía de evacuación que enfrenta o de la que es parte, debiendo comenzar y finalizar su recorrido en un plano horizontal del mismo ancho y de 1,50 m de largo como mínimo. Este espacio no podrá situarse en la superficie que comprende el barrido de la o las hojas de la puerta. Las rampas que no pertenezcan a esas vías del edificio podrán tener un ancho mínimo de 0,90 m.
• La pendiente de la rampa será de un 8%, pudiendo llegar con ésta a 9 m de largo. Para un largo de 1,5 m, la pendiente irá aumentando hasta alcanzar un 12 %, como máximo. La fórmula para verificar la pendiente proyectada es: i% = 12,8 - 0,5333L (donde i% es la pendiente máxima en porcentaje y L es la longitud de la rampa).
• En caso que la rampa supere 9 m de longitud, deberá fraccionarse en tramos de similar longitud preferentemente, en los que se intercalarán descansos con una longitud mínima de 1,5 m y su ancho será el de la respectiva rampa.
• Los cambios de dirección de la rampa deberán proyectarse en el descanso, con una superficie libre que permita circunscribir un círculo de un diámetro mínimo de 1,50 m que garantice el giro en 360º de una persona en silla de ruedas.
• Las rampas cuya longitud sea mayor a 1,50 m, deberán estar provistas en ambos costados de un pasamanos continuo de dos alturas. La primera a 0,95 m y la segunda a 0,70 m. El pasamanos deberá prolongarse en, a lo menos, 0,20 m en los puntos de entrada y salida de la rampa.
• En las rampas con longitud de hasta 1,50 m se deberá contemplar una solera o resalte de borde de 0,10 m como mínimo o una baranda a una altura mínima de 0,95 m.
• Cuando se requiera de juntas estructurales o de dilatación, en la superficie de circulación de la rampa, no podrán acusarse separaciones superiores a 1,5 cm, las que en ningún caso podrán ser paralelas al sentido de la marcha. El encuentro de la rampa con el nivel de inicio o de término de ésta no podrá tener ningún desnivel.
• Las pendientes inferiores al 5% se considerarán como planos inclinados, quedando exentos de los requisitos antes señalados.

Ascensores

Los ascensores requeridos por el proyecto, o los incorporados en éste estarán conectados a la ruta accesible, salvo que se trate de ascensores de servicio o de uso restringido. El área que enfrente a un ascensor deberá tener un largo y ancho mínimo de 1,50 m y el ancho frente a la puerta del ascensor no podrá ser menor a 1,50 m. El ancho de la puerta del ascensor deberá ser, a lo menos, de 0,90 m y su tiempo de apertura debe ser suficiente para el ingreso de una persona en silla de ruedas.

Se considera Ascensor especial: ascensor vertical destinado preferentemente a personas con discapacidad o movilidad reducida, cuya cabina permite el ingreso de una silla de ruedas, soporta una carga nominal de hasta 400 kg y circula a una velocidad nominal no superior a 0,4 m/seg.
