Si busca información detallada sobre cómo calcular la pendiente de una rampa para discapacitados, ha llegado al lugar indicado. Una rampa es una superficie continua que, en su longitud, salva una diferencia de altura, permitiendo superar barreras físicas en entornos urbanos y arquitectónicos.
El grado de su pendiente es crucial, ya que de ella dependerá la accesibilidad y los resultados deseados. Las rampas son una de las soluciones más utilizadas para salvar pequeños desniveles verticales, pero su diseño debe cumplir con normativas específicas para garantizar la seguridad y autonomía de las personas con movilidad reducida.
Comprendiendo las Unidades de Medida de la Pendiente
Antes de abordar cómo calcular la pendiente de una rampa, es fundamental entender las diferentes convenciones de unidades utilizadas para describirla. La pendiente es la relación entre el desnivel (cambio de altura) y la distancia horizontal de una rampa.
Pendiente como Relación (Fracción)
La pendiente puede expresarse como una relación, indicando cuántas unidades de distancia horizontal se necesitan por cada unidad de desnivel. Por ejemplo, una relación 1:12 significa que por cada unidad de desnivel, se requieren 12 unidades de distancia horizontal. Así, 1 cm de subida implica la necesidad de 12 cm de espacio horizontal.
Pendiente como Porcentaje
La forma más común de describir las pendientes, tanto en EE. UU. como en Europa, es mediante un porcentaje. Es importante tener en cuenta que una pendiente del 100% no equivale a 90 grados, sino a 45 grados. Esto se debe a que una pendiente del 100% se produce cuando la distancia horizontal y vertical (desnivel) son iguales.
Pendiente en Grados
La pendiente también se puede expresar como el ángulo entre la rampa y el suelo, es decir, el ángulo de inclinación respecto a la horizontal. Este ángulo se expresa habitualmente en grados, aunque son posibles otras unidades de ángulo.
Fórmulas para el Cálculo de la Pendiente de una Rampa
El método de cálculo de la pendiente dependerá de la información de la que disponga.
Cálculo Básico: Desnivel y Distancia Horizontal
El cálculo más sencillo se realiza cuando se conoce el desnivel (altura a salvar) y la distancia del tramo en el plano horizontal.

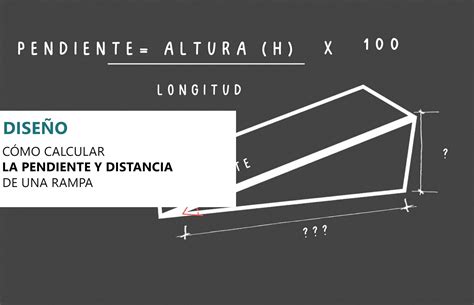

La fórmula para calcular la pendiente en porcentaje es:
Pendiente (%) = (Altura a salvar / Distancia horizontal del tramo) * 100
Por ejemplo, si una rampa tiene un metro de altura y una distancia horizontal de 10 metros, su pendiente será del 10% (1/10 * 100 = 10%). Este cálculo es bastante sencillo y permite revisar las recomendaciones adecuadas para cada caso específico.
Cálculos Avanzados: Uso de Trigonometría

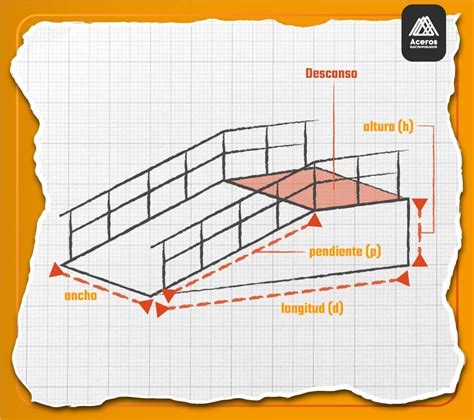

Si la rampa se visualiza como un triángulo rectángulo, donde 'b' es el desnivel, 'a' la distancia horizontal y 'c' el recorrido de la rampa (hipotenusa), se pueden aplicar fórmulas trigonométricas:
- Si se conoce el desnivel ('b') y la hipotenusa ('c'):
Pendiente (grados) = arcsin (desnivel / hipotenusa) - Si se conoce la distancia horizontal ('a') y la hipotenusa ('c'):
Pendiente (grados) = arccos (distancia horizontal / hipotenusa)
Determinación de la Pendiente en Rampas Existentes
Para conocer la pendiente de una rampa ya construida, se puede despejar la fórmula básica o utilizar un método práctico: mida un metro en el inicio de la rampa en sentido horizontal, y a partir de esa marca, mida la altura vertical. La medida obtenida en ese punto corresponderá directamente con la pendiente en porcentaje.
Normativas y Requisitos Esenciales para el Diseño de Rampas
Aunque una rampa se conforma básicamente por una superficie continua que salva una diferencia de altura con un determinado grado de pendiente, es fundamental atender a una serie de especificaciones constructivas. La normativa mínima relativa al diseño de rampas varía en cada localidad, pero muchas directrices son similares y buscan la accesibilidad universal.
Normas ADA 2010 (Estados Unidos)
Las Normas ADA 2010 (Ley estadounidense sobre discapacidades) establecen requisitos mínimos para nuevas instalaciones públicas, incluyendo directrices detalladas para la construcción de rampas:
- Se debe utilizar la pendiente menos pronunciada posible para cualquier rampa.
- La pendiente mínima recomendada es de 1:20.
- El desnivel máximo permitido en un solo tramo es de 30 pulgadas (760 mm).
- En edificios existentes con limitaciones de espacio, pueden permitirse pendientes de rampa ADA más pronunciadas.
Requisitos Generales de Diseño y Dimensiones
Diversas normativas europeas y locales, como el DB SUA en España o la O.G.U.C. 2 en otras regiones, establecen pautas para garantizar rampas cómodas y eficientes:
- La longitud máxima de cada tramo de rampa sin un descanso intermedio no debe ser superior a 9 metros, ya que distancias mayores son difíciles de recorrer para personas con movilidad reducida.
- El ancho libre mínimo de paso para el acceso a edificios puede variar. Mientras que las normas ADA especifican 36 pulgadas (91.5 cm), otras normativas pueden requerir hasta 1.20 m.
- La pendiente varía en función de la longitud de la rampa. Por ejemplo:
- Para rampas con recorridos de 3 m, se admiten pendientes menores al 10%.
- Para una longitud de 9 m, la pendiente máxima recomendada es del 8%.
- Para tramos muy cortos, como 1.5 m, la pendiente puede aumentar hasta un 12% como máximo.
Necesidad de Descansos (Rellanos)
Toda rampa debe disponer de descansos nivelados (también llamados rellanos o mesetas) en la parte superior e inferior de cada sección. Son especialmente importantes si la rampa tiene múltiples tramos o giros, para permitir el reposo y la maniobra.
Pasamanos y Zócalos: Obligatoriedad y Características
La colocación de pasamanos es un requisito de seguridad fundamental:
- Serán obligatorios en uno de los lados para rampas con pendientes superiores al 6% y una diferencia de cota de 55 cm.
- Se deben colocar pasamanos en ambos lados (incluyendo la meseta) para pendientes superiores al 6% que salven una altura de más de 18.5 cm. Las normas ADA también exigen barandillas en ambos lados.
- Cuando la colocación del pasamanos sea obligatoria, también debe instalarse un zócalo de 10 cm.
- Si el tramo de la rampa es superior a 3 m de longitud, el pasamanos deberá prolongarse horizontalmente 30 cm adicionales en cada uno de los extremos.
- La altura del pasamanos principal debe estar comprendida entre 90 y 110 cm. En itinerarios accesibles, es obligatorio colocar un pasamanos adicional entre 65 y 75 cm de altura. La distancia entre ambos será de 20 cm.
- El pasamanos debe ir separado 4 cm del plano del paramento, y los soportes no deben interferir el paso continuo de la mano.
Alternativas y Consideraciones Finales
La obligatoriedad de cumplir estrictamente estos requisitos en obras de edificios existentes no siempre es posible. Por ello, las normativas suelen permitir la aplicación justificada de medidas y soluciones alternativas que busquen la mayor adecuación posible a las condiciones de accesibilidad.
Es importante recordar que una rampa con una pendiente superior al 12% puede facilitar el uso con carritos de niños, de compra o maletas, pero no garantiza la accesibilidad autónoma para personas con movilidad reducida. En casos donde la pendiente de la rampa no pueda ser inferior al 12%, una plataforma salvaescaleras puede ser la solución más adecuada.
Herramientas de Apoyo: Calculadoras de Rampas
Para aquellos que enfrentan desafíos al diseñar o construir una rampa para sillas de ruedas, las calculadoras de rampas son una herramienta excelente. Estas no solo permiten verificar la pendiente adecuada, sino que también ofrecen consejos sobre la construcción general de rampas, cubriendo aspectos como el tamaño de la rampa, el tamaño de los descansos o las barandillas.
Cómo Utilizar una Calculadora de Rampas (Ejemplo Guiado)
El uso de estas herramientas suele ser intuitivo:
- Elija la aplicación de la rampa: Puede seleccionar si desea cumplir con requisitos específicos, como las normas ADA, o simplemente buscar una rampa cómoda.
- Seleccione el tipo de rampa: Las opciones comunes incluyen rampa recta, rampa con un giro o rampa con inversión.
- Introduzca el desnivel: Este es el cambio de altura que la rampa debe superar. Por ejemplo, si necesita superar cinco escalones de 15 cm cada uno, el desnivel total es de 75 cm.
- La calculadora proporcionará las dimensiones recomendadas, como la longitud necesaria. Por ejemplo, para un desnivel de 75 cm, y cumpliendo los requisitos ADA, una calculadora podría sugerir dos tramos de rampa de 4.5 m cada uno.
- Algunas herramientas permiten introducir una relación personalizada entre desnivel y distancia horizontal (ej. 1:8 para edificios antiguos) y calcular el resto de las dimensiones.
Ejemplo Práctico: Desnivel de dos escalones
Imaginemos que una persona tiene dos escalones de 13 cm cada uno a la entrada de su vivienda. El desnivel total a salvar es de 26 cm (2 x 13 cm). Si se busca una rampa con una pendiente del 7%, la longitud necesaria se calcularía como: Longitud = Desnivel / Pendiente = 26 cm / 0.07 = aproximadamente 371.4 cm.
