Elementos Esenciales para Baños Adaptados: Guía de Diseño y Normativa

El baño es una de las estancias más importantes en la vivienda o centros sociosanitarios debido a las necesidades higiénicas y biológicas que supone. Las barreras arquitectónicas representan un obstáculo significativo en la vida diaria de las personas con discapacidad, afectando a menudo el acceso y uso de espacios comunes como los baños.

Adaptar estos espacios para personas con movilidad reducida es esencial para mejorar significativamente su autonomía y calidad de vida en sus tareas de aseo e higiene personal diaria, sin necesidad de ayudas de terceras personas. El equipamiento adecuado no solo debe permitir realizar actividades diarias, sino también garantizar la máxima independencia, intimidad y comodidad, minimizando el riesgo de accidentes.

Contar con un diseño que integre criterios de ergonomía y diseño es clave para el bienestar de sus usuarios. Empresas como SecuriBath y Balnearian ofrecen soluciones en accesibilidad y ergonomía, diseñadas para hacer el baño más accesible, ergonómico, agradable y cómodo. Esto incluye desde platos de ducha antideslizantes y duraderos, hasta inodoros y lavabos a la altura perfecta, y accesorios personalizados, todo pensado para cubrir las necesidades con soluciones a medida.

Principios Generales de Diseño y Accesibilidad

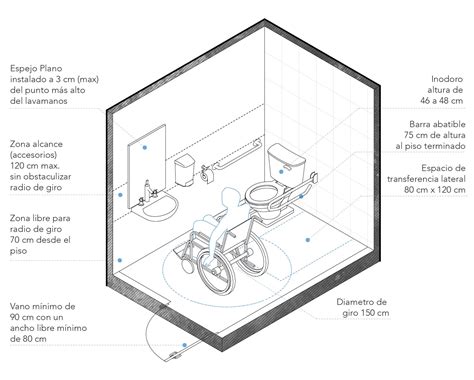

Dimensiones y Espacio de Maniobra

Es fundamental que los baños adaptados cuenten con unas dimensiones adecuadas para un usuario de silla de ruedas, facilitando el espacio suficiente para que la silla pueda entrar y salir del cuarto de baño con facilidad y permitiendo giros sin problemas. Las sillas de ruedas y sus necesidades de maniobra en el entorno del baño condicionan mucho las medidas arquitectónicas a la par que facilitan la vida en la vivienda.

Las medidas internas mínimas de un baño para discapacitados deben ser mayor que 1,50 m x 1,50 m, considerando un radio de giro de una silla de ruedas que normalmente comprende 1,50 m de diámetro. Se debe dejar un área central despejada para que la persona pueda girar completamente y llegar sin obstáculos al inodoro, lavamanos o ducha.

La anchura de los pasillos de acceso al baño debe ser de al menos 120 cm, pudiendo reducirse a 90 cm en tramos no superiores a 150 cm.

Puertas y Accesos

Las puertas de los baños para discapacitados deben tener un ancho total mínimo de 90 cm y un ancho libre mínimo de 85 cm, lo que ofrece una accesibilidad adecuada. Por otro lado, las puertas pueden ser:

• Batientes: Deben tener una apertura libre hacia el exterior para que, en caso de haber una caída en el interior, la puerta pueda abrirse sin ningún problema.
• Corredizas: Son preferibles ya que ahorran espacio y facilitan el paso.

La manija de la puerta debe estar situada a una altura entre 0,80 m y 1,20 m, de funcionamiento a presión o palanca y maniobrable con una sola mano. El esfuerzo necesario para abrir la puerta debe ser inferior o igual a 50 N (5kg), ya sea una puerta equipada o no de un dispositivo de cerradura automática.

Si no es posible eliminar completamente los umbrales, se deben instalar rampas suaves. En el caso de puertas acristaladas, la parte inferior debe contar con una protección contra impactos de hasta 40 cm de altura.

Suelos y Seguridad

La superficie del suelo debe ser de características antideslizantes tanto en ambientes secos como húmedos para prevenir deslizamientos y evitar resbalones y caídas indeseadas. Materiales como cerámica rugosa, vinilos antideslizantes o baldosas especiales son una excelente opción.

En el suelo no puede haber ningún tipo de resaltes o desniveles superiores a 3 mm para evitar tropezar y todo lo que pueda significar un obstáculo que suponga un riesgo de pérdida de equilibrio o caídas accidentales. El suelo por el que transitan las sillas de ruedas no se puede deformar ni alterar por el paso de una silla con una persona.

Los decorados en dibujos de suelos y pavimentos han de permitir ver perfectamente la presencia de objetos e incluso agua como medida preventiva. SecuriBath, por ejemplo, ofrece una amplia gama de pavimentos cerámicos de material porcelánico que permiten optimizar la seguridad y estabilidad en el cuarto de baño.

Elementos Clave del Baño Accesible

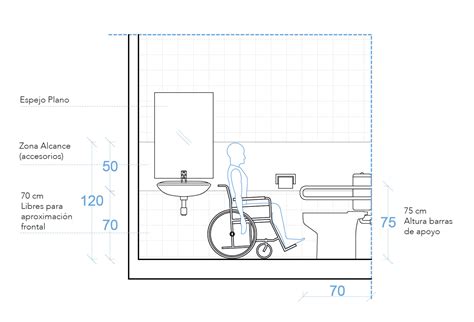

Inodoro Adaptado

Los inodoros para personas con discapacidad deben contar con unas medidas y unas distancias concretas para que mover la silla de ruedas hacia el inodoro y viceversa sea más sencillo. La altura del asiento del inodoro ha de ser de 45 o 50 cm, lo que facilita la transferencia desde una silla de ruedas.

Las medidas idóneas para adecuar un WC para personas con necesidades especiales incluyen:

• Sitúar el aparato sanitario WC a una distancia de la pared mínima de 40 cm y máxima de 45 cm.
• Permitir una zona de acceso y aproximación de 90 cm frente al WC y a un costado. Este espacio garantizará espacio para maniobrar para hacer uso del WC.
• El aparato sanitario adaptado deberá estar posicionado a una altura de 50 cm.
• Para sencillez del manejo del dispositivo de desagüe y descarga del agua, este debe estar equipado con un botón dual y cómodo.

Se recomienda el uso de alzadores y elevadores de inodoro con una altura de 10 cm para ayudar al usuario en el traslado de la silla al inodoro. Los modelos adaptados suelen tener apoyabrazos abatibles y descarga frontal accesible.

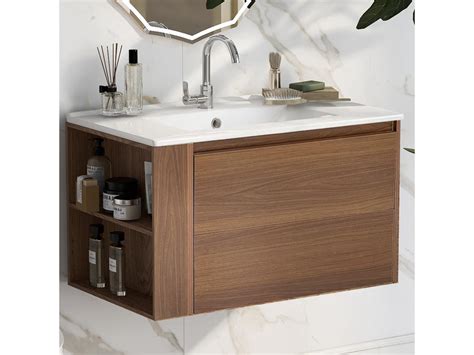

Lavabo Accesible

Es muy importante que las sillas de ruedas puedan acceder sin dificultad alguna a todos los espacios del lavabo. Para discapacitados en la zona de lavabo, se debe dejar un espacio aproximado mínimo de 1,20 m frente al lavabo, que servirá de maniobra para su uso.

El lavabo debe tener una profundidad máxima desde el borde frontal hasta la grifería de 40 cm. Se aconseja instalar el lavabo a una altura aproximada de 80 cm, siendo muy recomendable empotrarlo a la pared para que el usuario pueda acercarse sin que le estorbe el pedestal. El Código Técnico de la Edificación (CTE) establece que la altura del lavamanos en un baño accesible para personas con discapacidad debe estar entre 80 y 85 cm del suelo, facilitando su uso tanto desde una silla de ruedas como de pie.

Se recomienda un espacio libre inferior de 70 cm de altura y 50 cm de profundidad para permitir el acceso con silla de ruedas. Los lavabos suspendidos o con ménsulas son más accesibles que los que tienen pedestal.

Para mejorar la visibilidad de las personas que utilizan el lavabo en sus en silla de ruedas, el espejo debe colocarse a una altura de 1 m dando una inclinación de 10 % hacia abajo, o bien, con el borde inferior a una altura máxima de 90 cm o ser orientable.

Para la grifería, lo más recomendable es optar por modelos de palanca, aleta, monomando o con sensor automático, para poder ser manipulados con el codo o antebrazo y así el usuario no tenga que hacer movimientos con su muñeca. La temperatura del agua debe poder regularse fácilmente para evitar accidentes.

Instala la jabonera y el portacepillos sobre el área de lavabo a una altura de entre 90 cm y 1 m del suelo.

Ducha sin Barreras

En el caso de incluir una ducha en un aseo o vestuario para personas discapacitadas, la ducha tendrá al menos 90 cm de ancho x 120 cm de fondo. Frente a la zona de ducha debe existir una zona sin obstáculos de 80 cm de ancho y 120 cm de fondo. Deja un espacio mínimo de aproximación de 120 cm en todo el espacio de ducha, que servirá de maniobra para su uso.

La ducha tiene que estar al mismo nivel que el suelo, sin bordes elevados. Para evitar acumulaciones o encharcamientos de agua en el plato de ducha, este debe tener una pendiente de un 2 % del desnivel dirigido a la válvula de desagüe.

Es muy importante colocar un asiento fijado entre 45-48 cm de altura al suelo y mínimo 45 cm de ancho y 45 cm de largo, preferiblemente abatible y con respaldo. Las sillas de ducha abatibles se instalan en la pared y pueden plegarse cuando no están en uso, ahorrando espacio y facilitando la limpieza del área. También existen sillas de ducha móviles con altura ajustable.

Si colocas jaboneras con agarraderas deben de estar a una altura de 1 m del suelo.

Recomendamos el uso de grifería monomando ya que permiten un control más preciso en lo que se refiere a la selección de caudal y temperatura. Instala a 1 m de altura y la palanca de maniobra debe tener 7,5 cm desde el centro de rotación hasta la punta.

Instala un sistema de ducha tipo teléfono. El cabezal fijo deberá estar situado a 45 cm del muro o pared mientras que la extensión del flexible de ducha debe quedar a una altura mínima de 60 cm y máxima de 120 cm. El flexible de ducha ha de tener 150 cm como mínimo de largo.

SecuriBath también cuenta con rampas de acceso para la ducha fabricadas con los mismos materiales que sus platos de ducha HTF antideslizantes, con lo que se podría acceder al espacio interior de la ducha con una silla de ruedas adecuada.

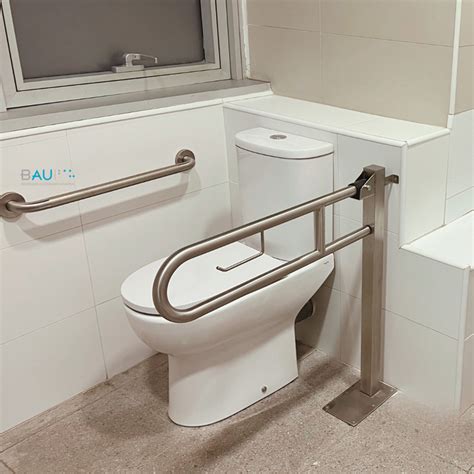

Barras de Apoyo y Seguridad

Las barras de seguridad son esenciales para personas con movilidad reducida, ofreciendo apoyo y estabilidad, siendo un elemento que no puede faltar en un baño para personas con discapacidad. Dichas barras de seguridad deben tener fácil accesibilidad para personas en sillas de ruedas.

Las barras de apoyo serán de mínimo de 40 cm y están a una altura aproximada de 80 cm. Han de tener una sección circular con un diámetro de entre 30 y 40 mm, y estar separadas de la pared entre 45 y 55 mm para que sea más sencillo apoyarse en ellas.

La fijación mínima que deben soportar ha de ser la equivalente a 1 kN (100 Kg.), sea cual sea la dirección. Es importante que las barras tengan un contraste cromático con el resto de los elementos del baño para facilitar su localización.

Tipos de Barras de Apoyo:

• Barras rectas: Son las más comunes y deben medir al menos 60 cm de largo. Se instalan firmemente en la pared y son ideales para proporcionar apoyo adicional en zonas como la ducha y el inodoro.
• Barras angulares: Permiten reposar el antebrazo y están diseñadas para personas que necesitan un poco más de ayuda, como adultos mayores. Se fijan a la pared y son perfectas para áreas donde se requiere un apoyo continuo.
• Barras abatibles: Son una excelente opción cuando el espacio es limitado. Se pliegan cuando no están en uso, ocupando poco espacio. Necesitan un área libre de 120 cm de largo y 80 cm para maniobrar.

Instalación Específica:

• En el inodoro: Instala las barras de seguridad a 75 cm del suelo y a 40 cm del eje del WC. Esto proporciona un apoyo seguro al sentarse y levantarse. Las barras de apoyo horizontales deben tener una longitud máxima de 70 cm y estarán a una altura de entre 70 y 75 cm. Las que estén situadas en la zona en la que se realiza la transferencia de la silla al inodoro han de ser abatibles. Las barras abatibles deben instalarse a 75 cm del suelo, dejando 80 cm entre barra y barra en el WC.
• En la ducha: Coloca una barra horizontal donde sea necesario, a una altura de entre 75 y 90 cm y debe tener una longitud de 90 cm. Además, es útil una barra vertical a 60 cm del suelo en la entrada de la ducha, en el área de la grifería monomando. Las barras de apoyo deben colocarse de forma perimetral en al menos dos paredes que formen esquina, y con una distancia de 60 cm de la esquina de la ducha o del respaldo del asiento. Asegúrate de que las barras de la ducha tengan una superficie antideslizante para evitar accidentes.

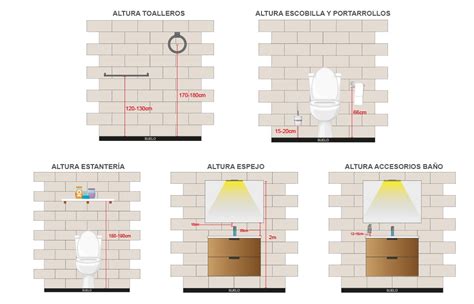

Accesorios y Detalles Adicionales

Es también importantísimo que el espacio de baño esté muy bien iluminado, evitando sombras y áreas de oscuridad que pueden ser desencadenantes de caídas y accidentes en el baño. Los elementos que componen un baño adaptado deben seguir precisos criterios y normativas de durabilidad, usabilidad y ergonomía.

Otros elementos como portarrollos deberán estar entre 35 y 50 cm del suelo para su mejor uso. Instala un portarrollos a 45 cm del suelo debajo de las barras en el baño para mayor comodidad, permitiendo tener el papel higiénico siempre a mano y evitando movimientos innecesarios.

Elementos como perchas o colgadores se recomienda su montaje en torno al 1.60 m de altura. Para los interruptores o botones de auxilio se recomienda que estén instalados a una altura entre los 80 cm y 1,10 m de altura. En el caso de botones de auxilio, también hay sistemas complementarios en los que por medio de un cordón se puede pedir ayuda si el usuario se ha caído al suelo.

Los espejos deben colocarse a una altura máxima de 90 cm en su borde inferior, o ser orientables hasta al menos 10º sobre la vertical. Los espejos abatibles son una solución ideal para que puedan ser utilizados cómodamente tanto por personas de pie como por aquellas en sillas de ruedas.

Las cestas para toallas y otros desechos deben estar sujetas a la pared para reducir el riesgo de que la cesta se mueva o se vuelque, y deben ser de fácil uso, evitando modelos con tapas que requieran esfuerzo. Los dispensadores de jabón, papel higiénico y toallas de papel deben ser sin contacto o de codo, ubicados a alturas convenientes (generalmente entre 0,70 y 1,20 m).

Los secadores de manos deben ser activados sin contacto; para personas con discapacidad, suele ser más cómodo utilizar variantes con ventilación desde arriba. Los accesorios de baño, tales como jabonera, toallero, perchero, secador de pelo, dispensadores de papel absorbente y repisas no podrán obstaculizar la circulación o el giro de una silla de ruedas al interior del baño, ni la transferencia hacia el inodoro.

Normativas Nacionales para Baños Accesibles

Acondicionar un baño pensando en personas con discapacidad requiere mucha atención a ciertos detalles técnicos y normativos que aseguren accesibilidad, seguridad y autonomía. Las medidas más adecuadas para un cuarto de baño adaptado para personas que necesitan mejorar la usabilidad y seguridad están definidas en España por el Código Técnico de la Edificación (CTE), que es de aplicación obligatoria en edificaciones de ámbito público como privado.

La adaptación de los baños para personas con discapacidad se rige por diversas regulaciones, siendo la norma contenida en el artículo 5, apartado 1, punto 4 de la Ley de Construcción una referencia clave. Estas normativas son aplicables tanto a baños en edificios de uso público como en lugares de trabajo. El Código Técnico de la Edificación (CTE) establece las medidas y características que deben cumplir los baños accesibles para garantizar la accesibilidad universal.

Normativa Española (CTE DB-SUA)

La normativa principal de España es el «Documento Básico de Seguridad de Utilización y Accesibilidad del Código Técnico de Edificación» (CTE DB-SUA), y más específicamente en el SUA 9, referente a la accesibilidad. Dicho documento recoge las exigencias mínimas de un «aseo o vestuario accesible», haciendo referencia al equipamiento básico que debe tener un baño para discapacitados, como las barras de apoyo, accesorios y asientos de apoyo.

Aunque existen sillas de ruedas de diferentes diámetros, el estándar es 1,50 m, por lo que las medidas de los cuartos de baño para personas con movilidad reducida serán, como mínimo, de 1,50 m x 1,50 m. Aún así, la normativa española recomienda ampliar la superficie a 1,80 m x 1,90 m, libres de obstáculos, para garantizar el giro y facilitar la maniobra.

Especificaciones de Equipamiento según CTE DB-SUA:

• Lavabo: Espacio libre inferior mínimo de 70 cm (altura) x 50 cm (profundidad) sin pedestal. Altura de la cara superior ≤ 85 cm. El espacio de aproximación frontal en lavabos debe ser de 0,80 m de anchura por 1,20 m de longitud.
• Inodoro: Espacio de transferencia lateral de anchura ≥ 80 cm y ≥ 75 cm de fondo hasta el borde frontal del inodoro. En uso público, espacio de transferencia a ambos lados. La distancia mínima entre el inodoro y la pared será de 75-80 cm en viviendas. Altura del asiento entre 45 - 50 cm.
• Ducha: Espacio de transferencia lateral de anchura ≥ 80 cm al lado del asiento. Suelo enrasado con pendiente de evacuación ≤ 2%. La ducha tendrá al menos 90 cm de ancho x 120 cm de fondo.
• Urinario: Cuando haya más de 5 unidades, la altura del borde debe estar entre 30 - 40 cm al menos en una unidad.
• Barras de apoyo: Fáciles de asir, sección circular de diámetro 30-40 mm. Separadas del paramento 45-55 mm. Fijación y soporte deben soportar una fuerza de 1 kN (100 kg) en cualquier dirección.
  • Barras horizontales: Se sitúan a una altura entre 70-75 cm y deben tener una longitud ≥ 70 cm. Son abatibles las del lado de la transferencia.
  • En inodoros: Una barra horizontal a cada lado, separadas entre sí 65-70 cm.
  • En duchas: En el lado del asiento, barras de apoyo horizontal de forma perimetral en al menos dos paredes que formen esquina y una barra vertical en la pared a 60 cm de la esquina o del respaldo del asiento.
• Mecanismos y accesorios: Espejo con altura del borde inferior ≤ 0,90 m, o es orientable hasta al menos 10º sobre la vertical. Altura de uso de mecanismos y accesorios entre 0,70 - 1,20 m (toallero, jabón, etc.).
• Asientos de apoyo en duchas y vestuarios: Dispondrán de asiento de 40 cm (profundidad) x 40 cm (anchura) x 45-50 cm (altura), abatible y con respaldo. Espacio de transferencia lateral ≥ 80 cm a un lado.
• Puertas: Abatibles hacia el exterior o correderas. El ancho libre mínimo de la puerta es de 80 cm.

Normativa Chilena (OGUC)

La normativa vigente Chilena que contiene los parámetros para diseñar baños para discapacitados es la «Ordenanza General de Urbanismo y Construcciones» (OGUC) y la Ley Nº 20.422 (2010), la cual modifica el Decreto Supremo Nº47. Estas medidas dependen de varios factores, como la apertura de la puerta y si hay una o dos áreas de transferencia. La Organización Chilena «Ciudad Accesible» ofrece un Manual Ilustrado de las normas establecidas en el Decreto 50 de la OGUC.

Requisitos según OGUC:

• Dimensiones: Las dimensiones y distribución de artefactos en su interior deberán contemplar una superficie que permita giros en 360º de una silla de ruedas, considerando para ello un diámetro de 1,50 m. Dicho diámetro podrá incluir el área bajo el lavamanos.
• Puertas: La puerta de acceso consultará un vano de mínimo de 0,90 m con un ancho libre mínimo de 0,80 m y abrirá preferentemente hacia el exterior. En caso de abrir hacia el interior, el barrido de la puerta no podrá interferir con el radio de giro. Solo en casos fundados podrá utilizarse puerta de corredera.
• Lavamanos: Deberá estar ubicado a una altura de 0,80 m medida desde el nivel de piso terminado dejando un espacio libre bajo su cubierta de 0,70 m que permita la aproximación frontal. No podrá contemplar pedestal u otro elemento que impida o dificulte el giro.
• Espejo: Deberá estar instalado a una altura máxima de 3 cm del punto más alto de la cubierta o del lavamanos.
• Inodoro: Deberá contemplar al menos un espacio de transferencia lateral y paralelo a este artefacto, de al menos 0,80 m de ancho por 1,20 m de largo. La altura de asiento será de 0,46 m a 0,48 m. Cuando se instale junto a un muro, el eje longitudinal del artefacto deberá estar a 0,40 m del muro.
• Barras de apoyo: Antideslizantes, con un diámetro entre 3,5 cm y un largo mínimo de 0,60 m, y ubicadas a una altura de 0,75 m.
  • Si el inodoro se instala junto a un muro, se deberá proveer una barra recta de apoyo fija en el muro a un costado.
  • Al otro costado (espacio de transferencia lateral), se deberá proveer de una barra abatible ubicada a 0,40 m del eje longitudinal del inodoro.
  • Si hay espacio de transferencia lateral a ambos costados, ambas barras serán abatibles.
• Accesorios de baño: Jabonera, toallero, perchero, secador de pelo, dispensadores de papel absorbente, secador de manos, repisas u otros, deberán ser instalados a una altura máxima de 1,20 m y no podrán obstaculizar la circulación o el giro.
• Botón de emergencia: Estará instalado sobre los 0,40 m de altura.
• Accesorios para el inodoro: Deberán estar a no menos de 0,40 m y a no más de 0,80 m de altura.

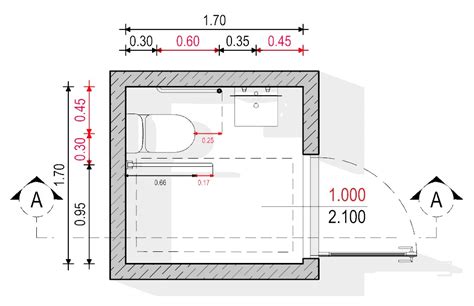

Normativa Mexicana (SEDUVI - NTCPA)

Principalmente, la Secretaría de Desarrollo Urbano y Vivienda (SEDUVI) es la dependencia encargada de diseñar, coordinar y aplicar la política urbana de la Ciudad de México. El Manual de las Normas Técnicas Complementarias de Accesibilidad (NTCPA) forma parte del Reglamento de Construcciones para el Distrito Federal. Al interior del mismo, específicamente en el SA 08 (3.2.2 fracción III Dimensiones mínimas de los espacios para muebles sanitarios-­NTCPA del RCDF) se establecen las siguientes características:

Características del Espacio para Excusado:

• Dimensiones: En los sanitarios de uso público, un espacio para excusado de cada cinco debe ser para uso prioritario de personas con discapacidad, con medidas de 1.70m por 1.50m.
• Excusado: Deberá tener una altura entre 0.45m y 0.50m respecto al piso terminado. A un lado deberá contar con un área mínima de 0.90m de ancho por un fondo de 1.50m, a lo largo del excusado. El centro del excusado debe estar a una distancia máxima de 0.45m al paramento lateral corto.
• Barra de apoyo: Debe colocarse en el paramento lateral más cercano mínimo una barra de apoyo horizontal de 0.60m de longitud que sobresalga un mínimo de 0.25m del borde frontal del excusado, con su centro a un máximo de 0.40m del eje del excusado. La barra debe estar a una altura de 0.80m sobre el nivel del piso.
• Accesorios del excusado: No deben colocarse a una altura mayor de 1.20 m y menor a 0.35 m en su área superior de accionamiento ni a una distancia mayor a 0.15m del excusado.
• Lavabo: En la misma proporción en el área de lavabos se debe colocar un lavabo para uso por personas sobre silla de ruedas con las características específicas de accesibilidad.
